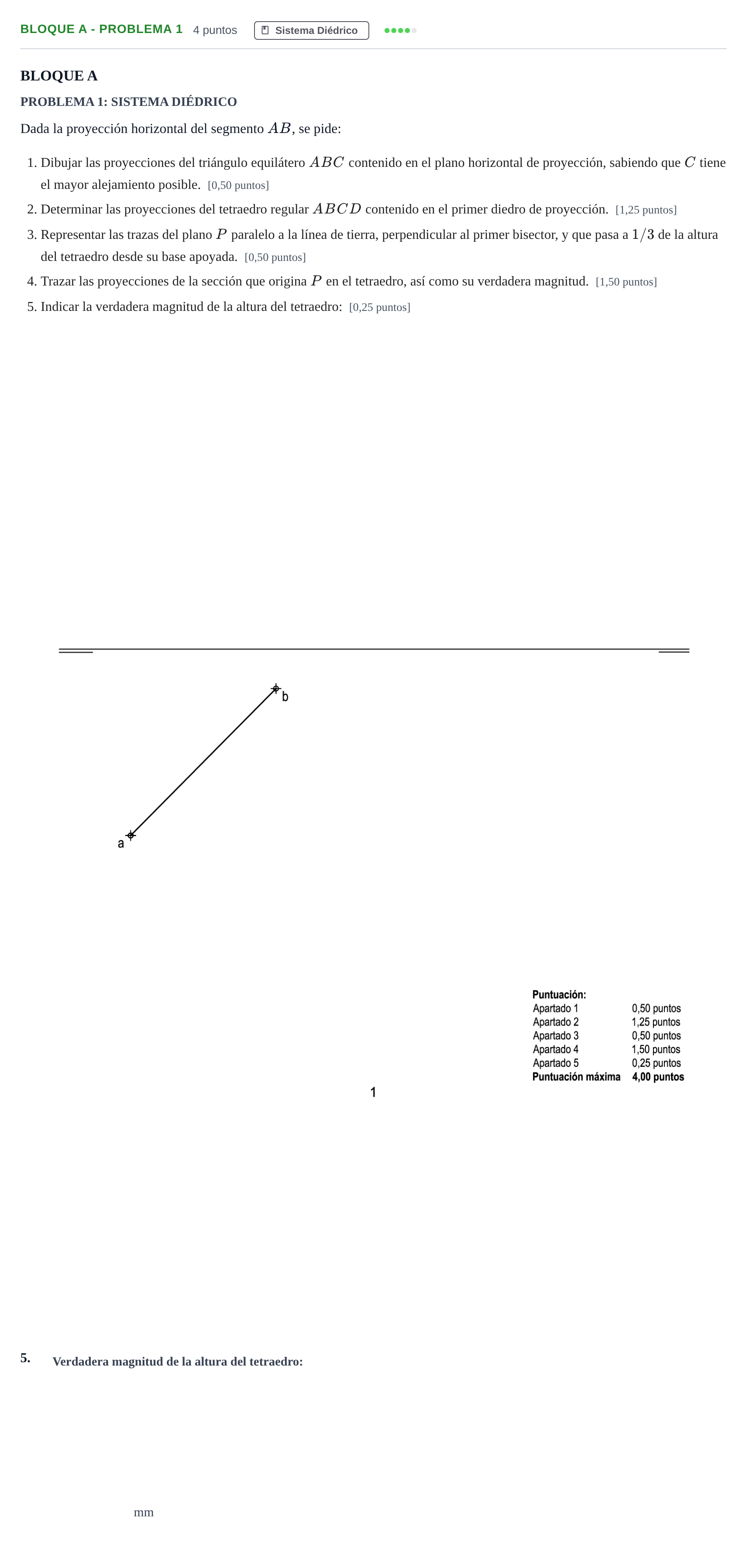

Bloque A - Problema 1 · Dibujo técnico II PAU Andalucía Examen B 2020

BLOQUE A

PROBLEMA 1: SISTEMA DIÉDRICO

Dada la proyección horizontal del segmento $AB$, se pide:

Dibujar las proyecciones del triángulo equilátero $ABC$ contenido en el plano horizontal de proyección, sabiendo que $C$ tiene el mayor alejamiento posible. [0,50 puntos]

Determinar las proyecciones del tetraedro regular $ABCD$ contenido en el primer diedro de proyección. [1,25 puntos]

Representar las trazas del plano $P$ paralelo a la línea de tierra, perpendicular al primer bisector, y que pasa a $1/3$ de la altura del tetraedro desde su base apoyada. [0,50 puntos]

Trazar las proyecciones de la sección que origina $P$ en el tetraedro, así como su verdadera magnitud. [1,50 puntos]

Indicar la verdadera magnitud de la altura del tetraedro: [0,25 puntos]

5.

mm
