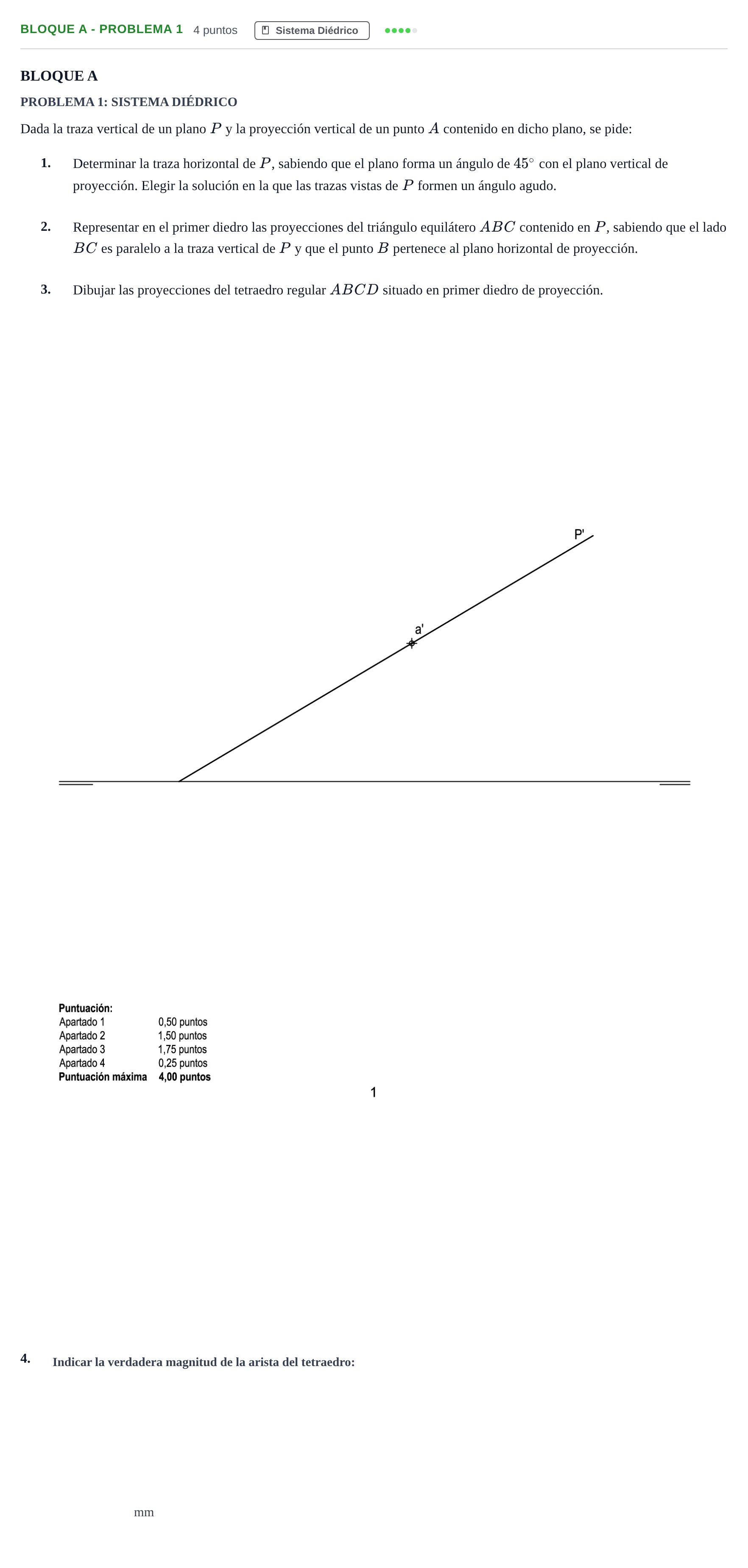

Bloque A - Problema 1 · Dibujo técnico II PAU Andalucía Examen E 2020

BLOQUE A

PROBLEMA 1: SISTEMA DIÉDRICO.

Dada la traza vertical de un plano $P$ y la proyección vertical de un punto $A$ contenido en dicho plano, se pide:

1.

Determinar la traza horizontal de $P$, sabiendo que el plano forma un ángulo de $45^\circ$ con el plano vertical de proyección. Elegir la solución en la que las trazas vistas de $P$ formen un ángulo agudo.

2.

Representar en el primer diedro las proyecciones del triángulo equilátero $ABC$ contenido en $P$, sabiendo que el lado $BC$ es paralelo a la traza vertical de $P$ y que el punto $B$ pertenece al plano horizontal de proyección.

3.

Dibujar las proyecciones del tetraedro regular $ABCD$ situado en primer diedro de proyección.

4.

Indicar la verdadera magnitud de la arista del tetraedro:

4.

mm
