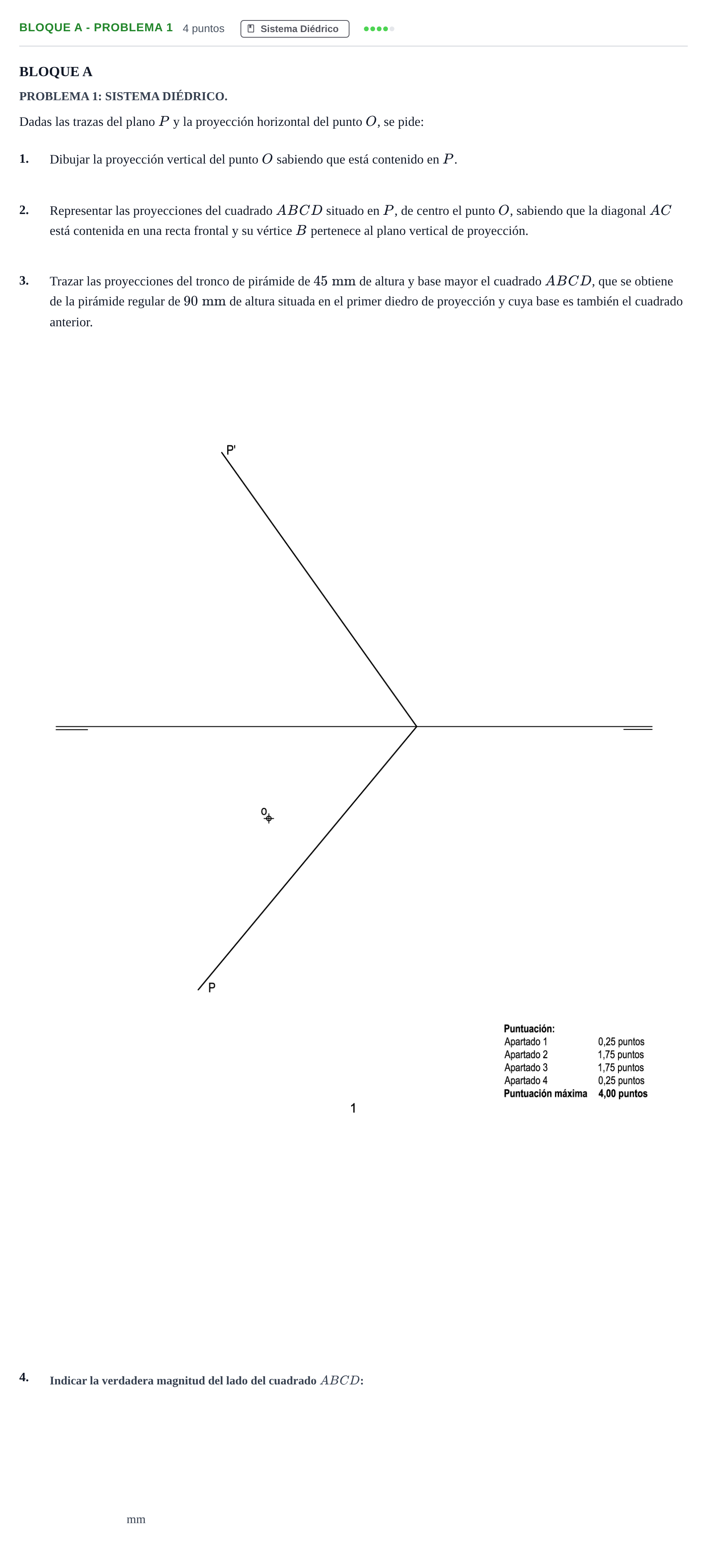

Bloque A - Problema 1 · Dibujo técnico II PAU Andalucía Examen C 2020

BLOQUE A

PROBLEMA 1: SISTEMA DIÉDRICO.

Dadas las trazas del plano $P$ y la proyección horizontal del punto $O$, se pide:

Dibujar la proyección vertical del punto $O$ sabiendo que está contenido en $P$.

Representar las proyecciones del cuadrado $ABCD$ situado en $P$, de centro el punto $O$, sabiendo que la diagonal $AC$ está contenida en una recta frontal y su vértice $B$ pertenece al plano vertical de proyección.

Trazar las proyecciones del tronco de pirámide de 45 mm de altura y base mayor el cuadrado $ABCD$, que se obtiene de la pirámide regular de 90 mm de altura situada en el primer diedro de proyección y cuya base es también el cuadrado anterior.

Indicar la verdadera magnitud del lado del cuadrado $ABCD$: _____ mm.

4.

mm
