Problema · Dibujo técnico II PAU Andalucía Extraordinaria Suplente Opción A 2019

6. Indicar la verdadera magnitud de la distancia entre los planos P y Q: _____ mm.

Solución: 25

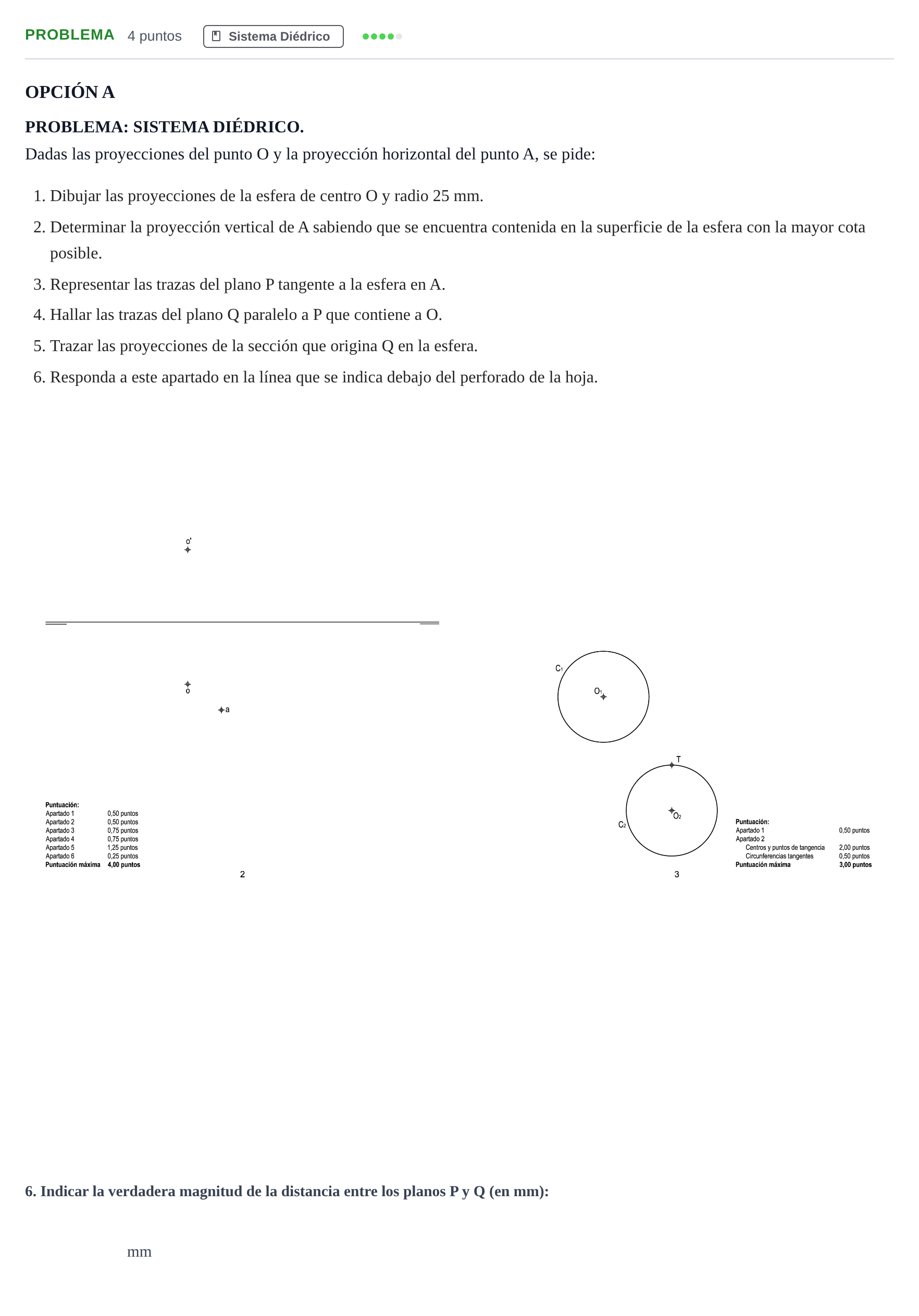

Apartados 1 a 5: Trazado en sistema diédrico de la esfera, punto A, planos P y Q, y sección plana.

Solución: 1. Esfera: dos circunferencias de radio 25 mm centradas en o y o'. 2. Punto A: mediante una sección horizontal por A de radio $r = \sqrt{R^2 - d(o, a)^2}$, se toma la cota superior para determinar a'. 3. Plano P: perpendicular al radio OA en el punto A (las trazas de P son perpendiculares a las proyecciones del radio oa y o'a' mediante recta frontal y horizontal del plano). 4. Plano Q: paralelo a P pasando por O (trazas paralelas a las de P pasando por las trazas de rectas paralelas por O). 5. Sección de Q en la esfera: al pasar por el centro O, secciona un círculo máximo de radio 25 mm, cuyas proyecciones son sendas elipses cuyos semiejes mayores miden 25 mm (paralelos a las trazas de Q).
