OPCIÓN B

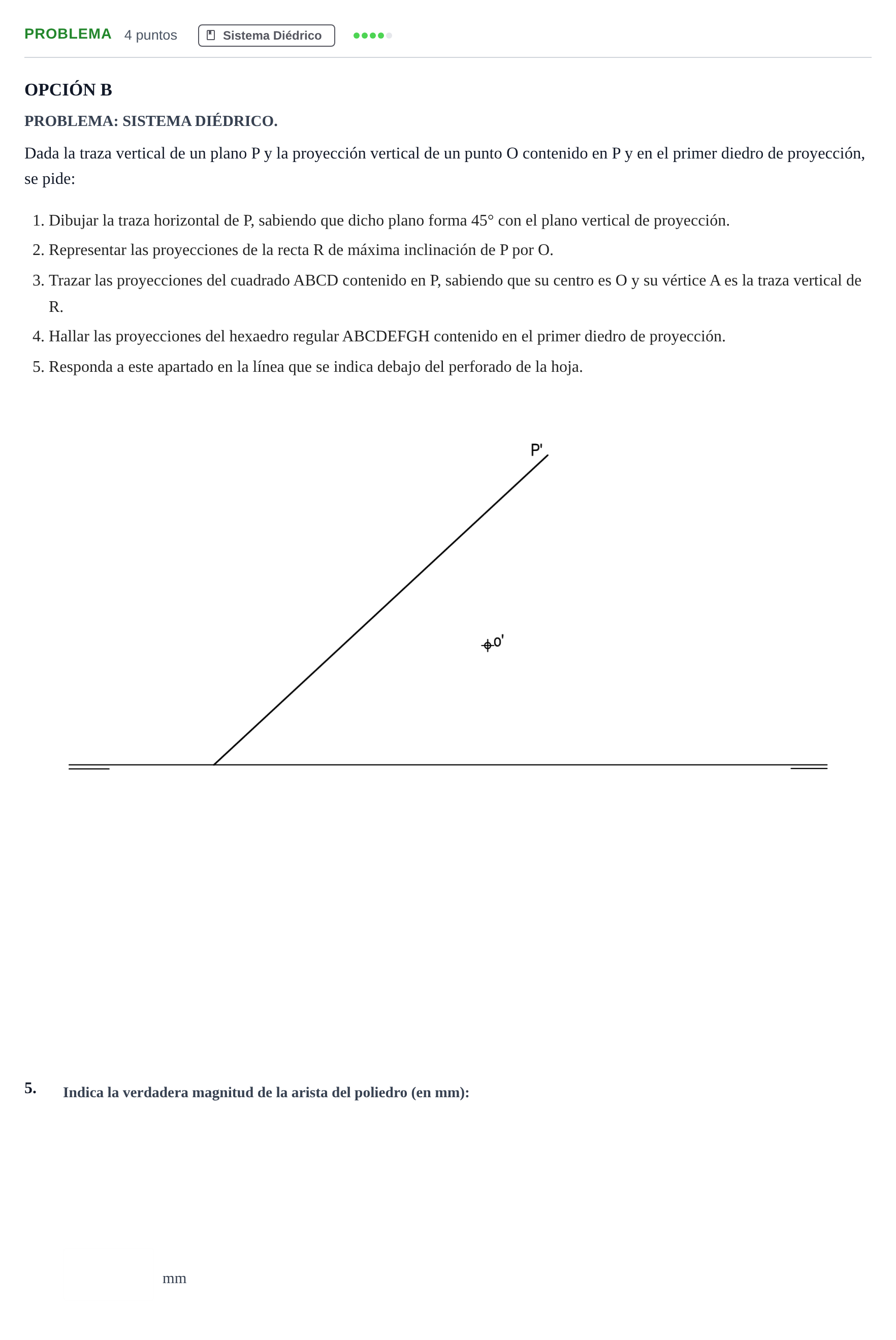

PROBLEMA: SISTEMA DIÉDRICO.

Dada la traza vertical de un plano $P$ y la proyección vertical de un punto $O$ contenido en $P$ y en el primer diedro de proyección, se pide:

Dibujar la traza horizontal de $P$, sabiendo que dicho plano forma $45^\circ$ con el plano vertical de proyección. [0,50 puntos]

Representar las proyecciones de la recta $R$ de máxima inclinación de $P$ por $O$. [0,75 puntos]

Trazar las proyecciones del cuadrado $ABCD$ contenido en $P$, sabiendo que su centro es $O$ y su vértice $A$ es la traza vertical de $R$. [1,25 puntos]

Hallar las proyecciones del hexaedro regular $ABCDEFGH$ contenido en el primer diedro de proyección. [1,25 puntos]

Responda a este apartado en la línea que se indica debajo del perforado de la hoja. [0,25 puntos]

1-4.

Construcción geométrica en sistema diédrico (apartados 1 al 4):

5.

mm.
