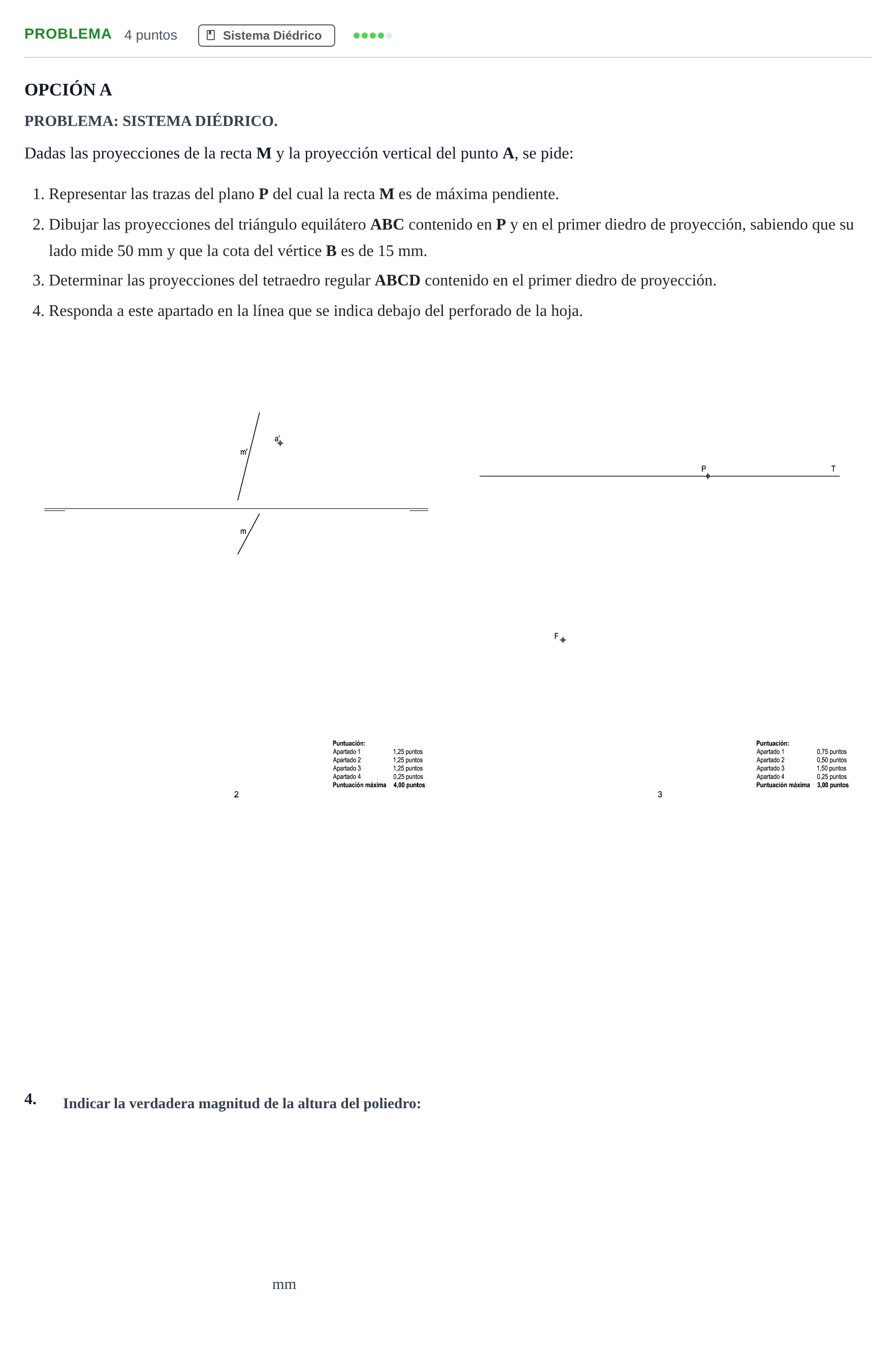

Problema · Dibujo técnico II PAU Andalucía Ordinaria Suplente Opción A 2019

OPCIÓN A

PROBLEMA: SISTEMA DIÉDRICO.

Dadas las proyecciones de la recta M y la proyección vertical del punto A, se pide:

Representar las trazas del plano P del cual la recta M es de máxima pendiente.

Dibujar las proyecciones del triángulo equilátero ABC contenido en P y en el primer diedro de proyección, sabiendo que su lado mide 50 mm y que la cota del vértice B es de 15 mm.

Determinar las proyecciones del tetraedro regular ABCD contenido en el primer diedro de proyección.

Responda a este apartado en la línea que se indica debajo del perforado de la hoja.

4.

mm
