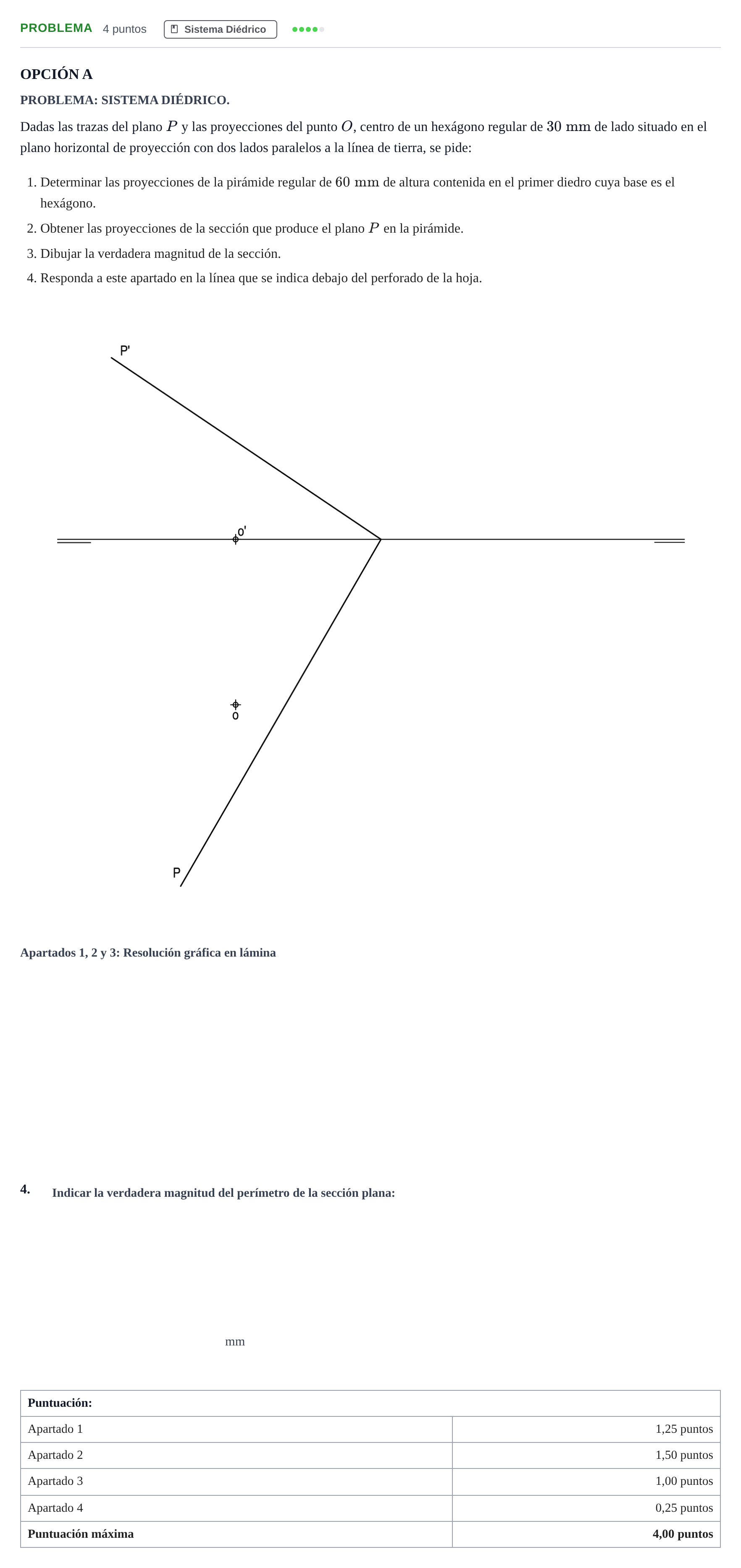

Problema · Dibujo técnico II PAU Andalucía Reserva B Opción A 2019

OPCIÓN A

PROBLEMA: SISTEMA DIÉDRICO.

Dadas las trazas del plano $P$ y las proyecciones del punto $O$, centro de un hexágono regular de $30\text{ mm}$ de lado situado en el plano horizontal de proyección con dos lados paralelos a la línea de tierra, se pide:

1.

Determinar las proyecciones de la pirámide regular de $60\text{ mm}$ de altura contenida en el primer diedro cuya base es el hexágono. [1,25 puntos]

2.

Obtener las proyecciones de la sección que produce el plano $P$ en la pirámide. [1,50 puntos]

3.

Dibujar la verdadera magnitud de la sección. [1,00 puntos]

4.

Responda a este apartado en la línea que se indica debajo del perforado de la hoja. [0,25 puntos]

4.

mm
