OPCIÓN A

PROBLEMA: SISTEMA DIÉDRICO.

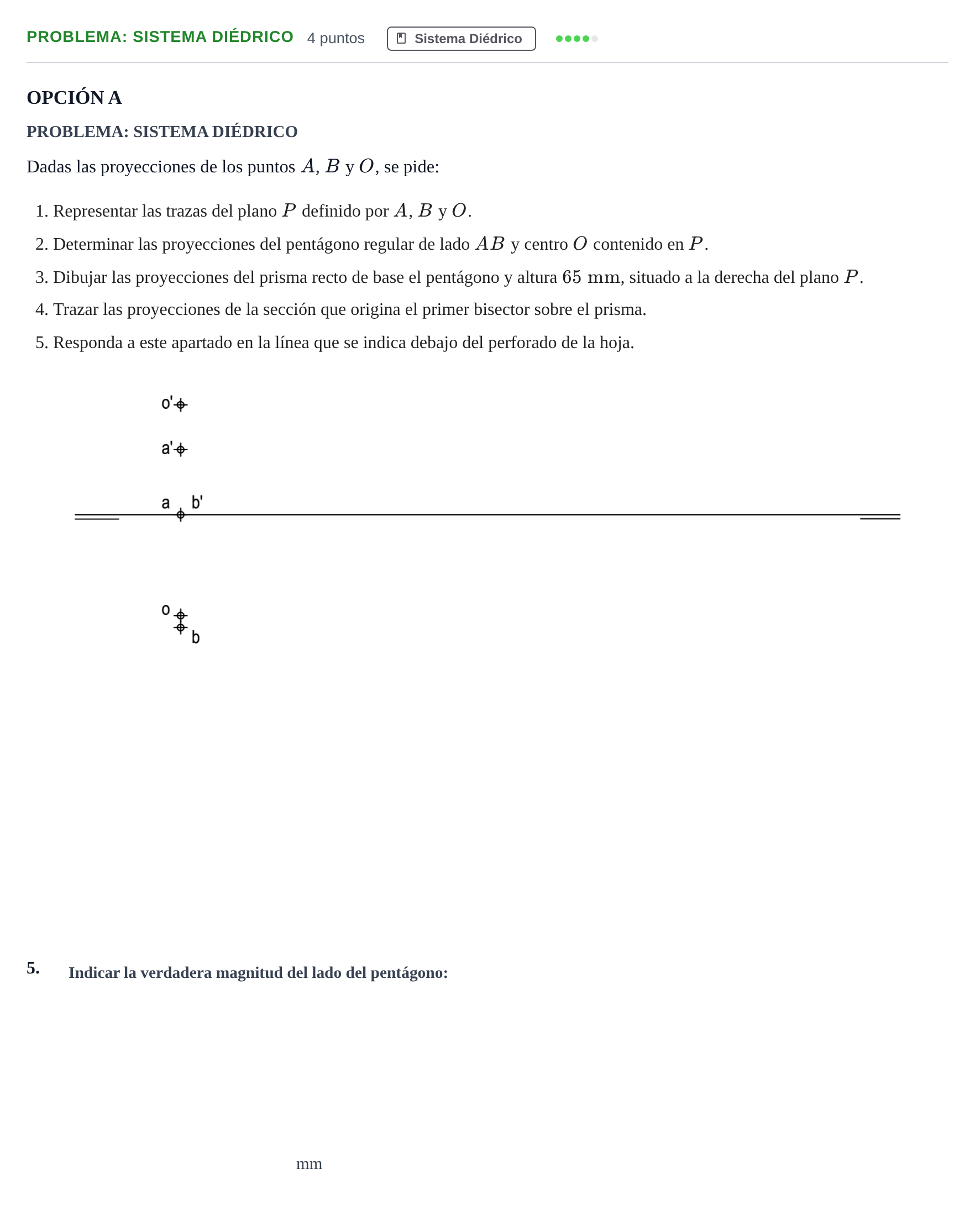

Dadas las proyecciones de los puntos A, B y O, se pide:

Representar las trazas del plano P definido por A, B y O. [0,25 puntos]

Determinar las proyecciones del pentágono regular de lado AB y centro O contenido en P. [0,75 puntos]

Dibujar las proyecciones del prisma recto de base el pentágono y altura 65 mm, situado a la derecha del plano P. [1,75 puntos]

Trazar las proyecciones de la sección que origina el primer bisector sobre el prisma. [1,00 puntos]

Responda a este apartado en la línea que se indica debajo del perforado de la hoja. [0,25 puntos]

1-4.

Realiza el trazado en la lámina y adjunta una fotografía con la resolución completa:

5.

mm
