Bloque II - Ejercicio 4 · Dibujo técnico II PAU Andalucía Extraordinaria Reserva 2024

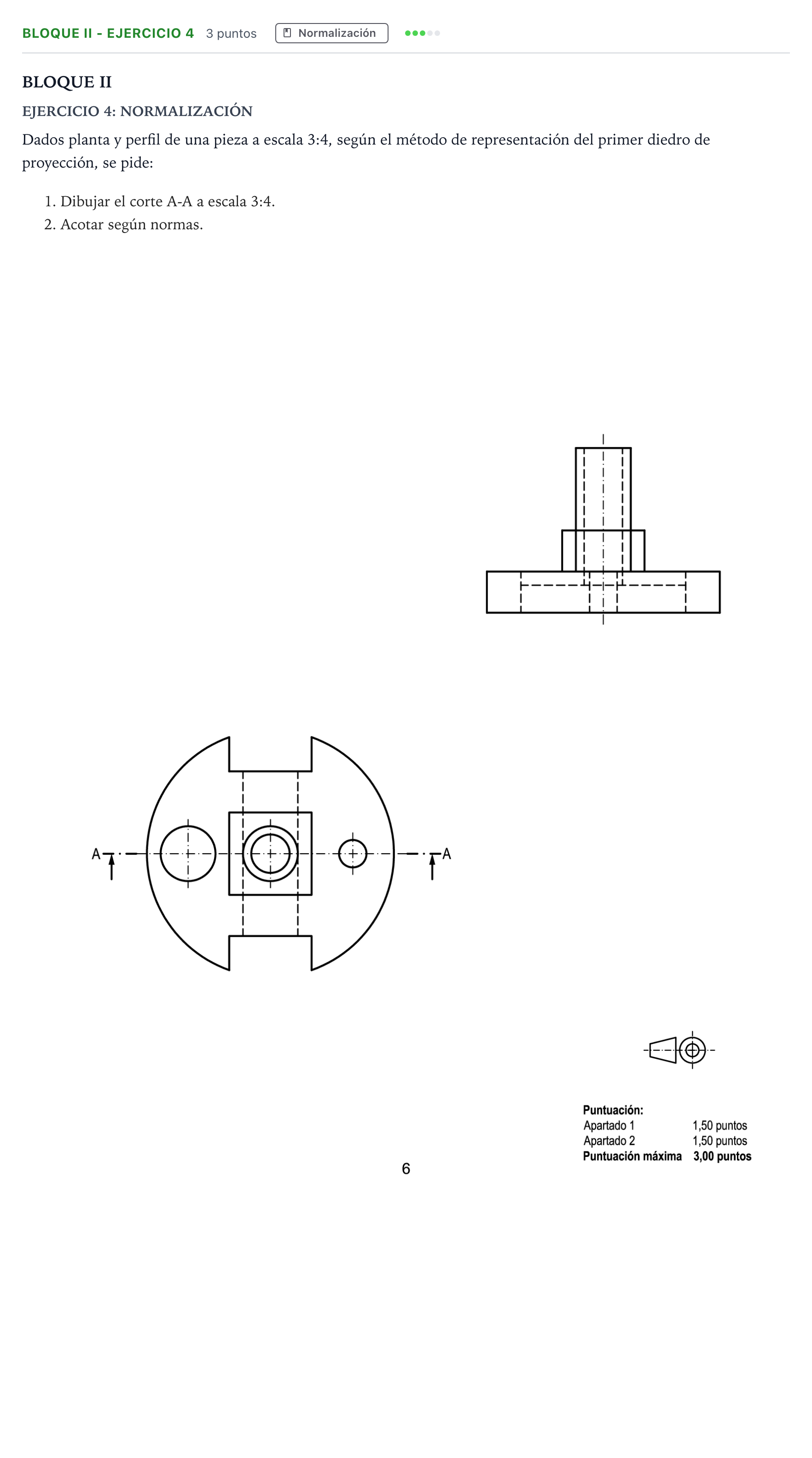

1. Dibujar el corte A-A a escala 3:4. 2. Acotar según normas.

Solución: 1. Alzado en corte A-A: - Ubicado en correspondencia con la planta, en el lugar del alzado. - El plano de corte A-A pasa por el eje de simetría longitudinal de la pieza. - Se dibuja el contorno exterior visible de la base circular (con sus dos rebajes cilíndricos/planos), el cuerpo prismático/cilíndrico intermedio y la torreta superior cilíndrica con su taladro pasante central. - Se representan en corte los dos taladros pasantes de la base situados sobre el eje A-A (uno a la izquierda de mayor diámetro y otro a la derecha de menor diámetro). - El rayado a 45° con línea fina normalizada se aplica a todas las zonas de material macizo seccionadas por el plano de corte (base, saliente intermedio y cuello superior), dejando sin rayar los huecos pasantes interiores y orificios. - Se trazan los ejes de simetría correspondientes. 2. Acotación según normas: - Acotación completa y sin redundancias conforme a la norma UNE-EN ISO 129-1. - Cotas de dimensión: diámetros de los cilindros exteriores ($\varnothing$) y de los taladros interiores, dimensiones del prisma central, alturas de cada escalón y altura total. - Cotas de posición: distancia entre ejes de los taladros y los ejes principales de simetría. - Líneas de cota, líneas auxiliares, flechas normalizadas y cifras colocadas adecuadamente sobre las líneas de cota sin cruzar líneas del dibujo.
