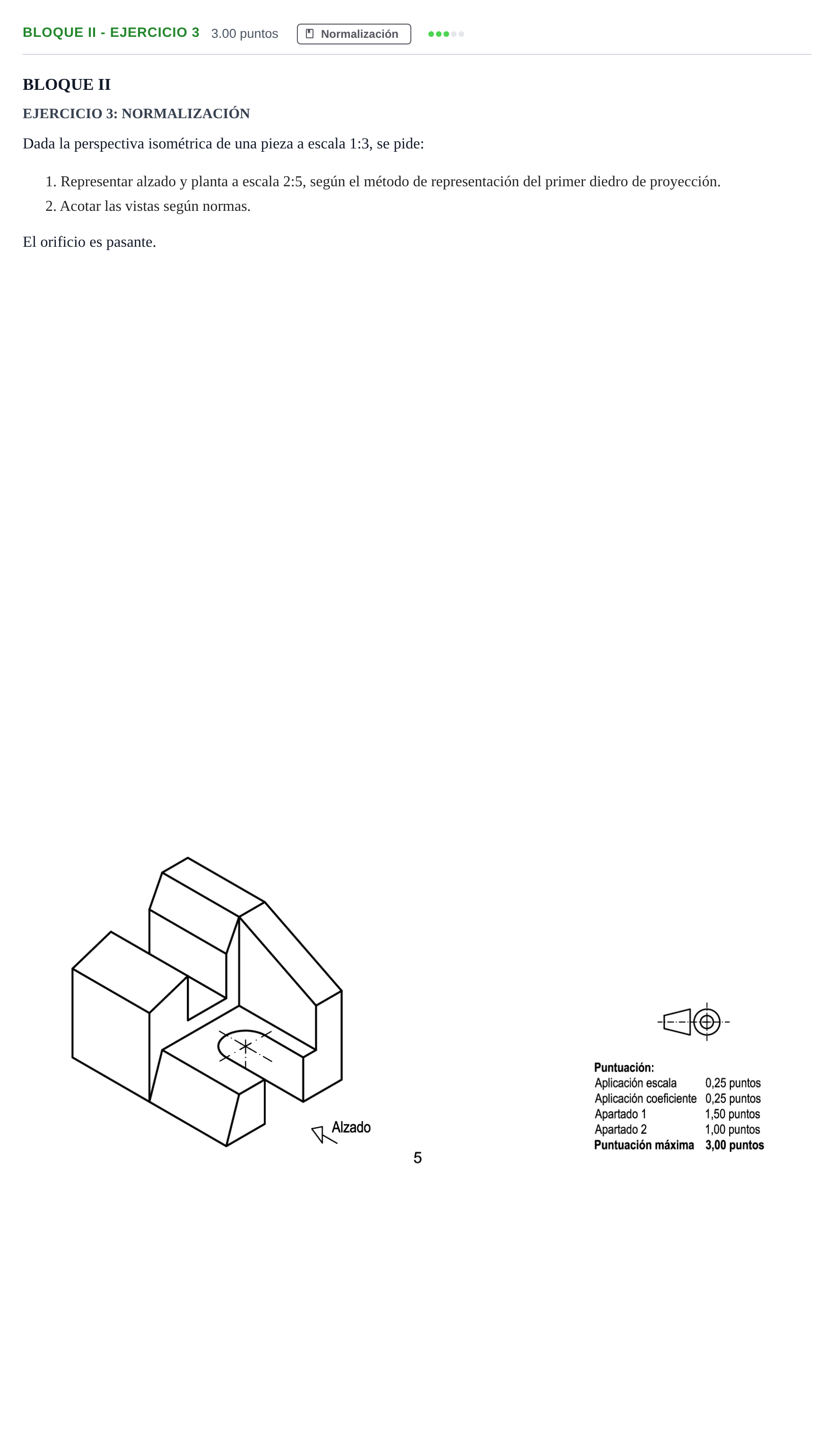

Bloque II - Ejercicio 3 · Dibujo técnico II PAU Andalucía Extraordinaria Reserva 2024

1. Representar alzado y planta a escala 2:5, según el método de representación del primer diedro de proyección. 2. Acotar las vistas según normas.

Solución: Disposición y correspondencia: - Alzado: Vista según la dirección indicada por la flecha. Muestra la silueta escalonada con la cara inclinada lateral a la derecha, el cajeado central y el orificio pasante representado con líneas discontinuas y su eje de simetría. - Planta: Situada directamente debajo del alzado en estricta correspondencia diédrica vertical. Muestra el contorno rectangular con el redondeo y el orificio pasante cilíndrico completo con sus dos ejes perpendiculares de simetría, la rampa inclinada y las superficies prismáticas adyacentes. Escala y coeficiente de reducción: - Medida en la perspectiva $\times \frac{1}{0{,}816} \times 3 = \text{medida real}$. - Medida en el dibujo $= \text{medida real} \times \frac{2}{5} = \text{medida dibujo} \approx \text{medida perspectiva} \times 1{,}47$. Acotación normalizada: - Cotas totales (longitud total, anchura total, altura total). - Cotas de posición y diámetro del orificio cilíndrico pasante (con símbolo $\varnothing$ y ejes de simetría trazo y punto). - Cotas de los escalones, cajeados y pendientes.
