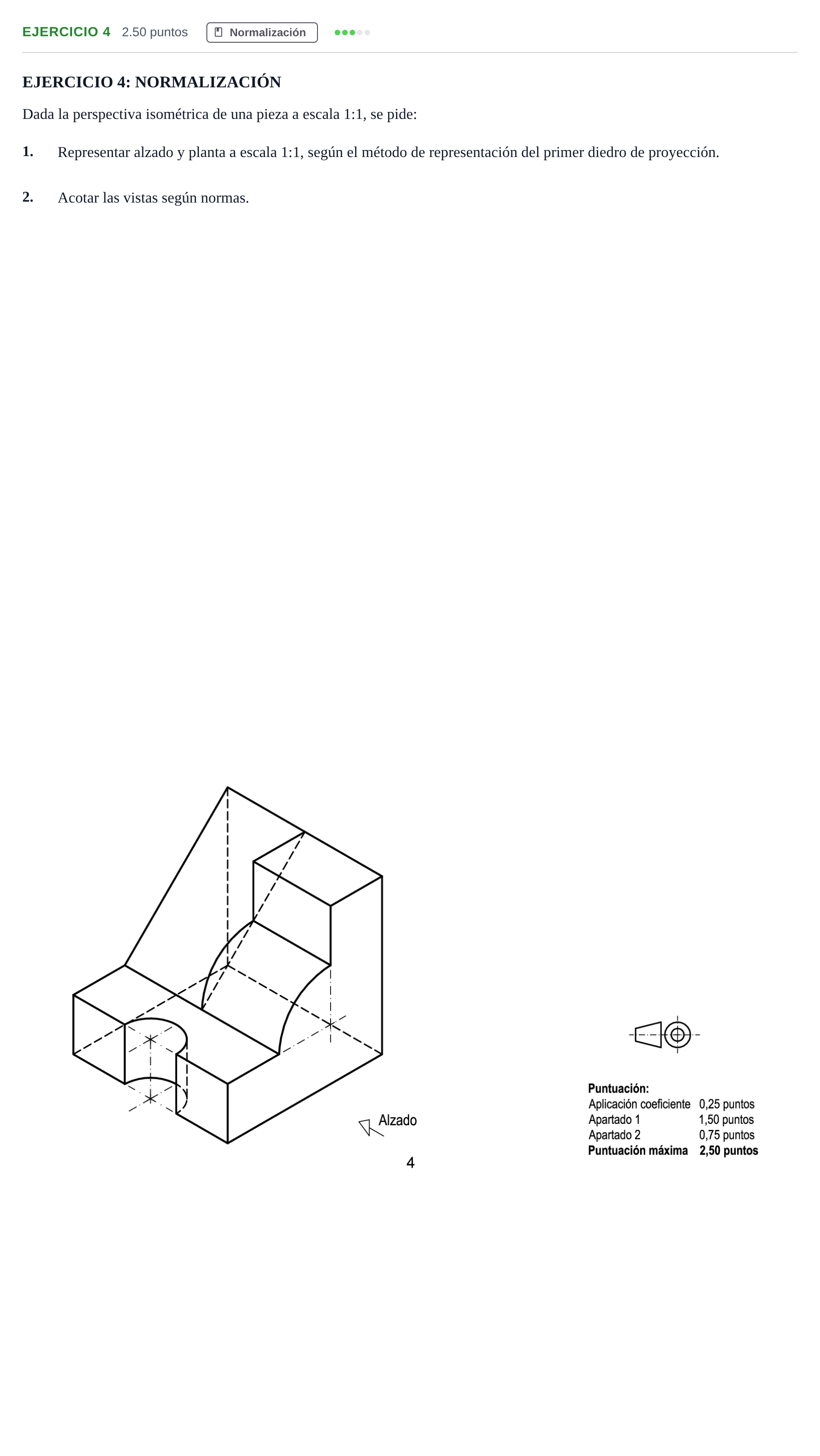

Ejercicio 4 · Dibujo técnico II PAU Andalucía Ordinaria Suplente 2 2025

1. Representar alzado y planta a escala 1:1, según el método de representación del primer diedro de proyección. 2. Acotar las vistas según normas.

Solución: Alzado: - Contorno general compuesto por la base rectangular inferior con el rebaje semicilíndrico vertical en la parte delantera izquierda (visto como entrante rectangular delimitado con aristas visibles y eje de simetría vertical). - En la parte posterior y derecha, escalón que sube hasta la cota superior, con una rampa o plano inclinado triangular a la izquierda y un cuarto de cilindro cóncavo en la zona central-derecha. - El acuerdo o cuarto de cilindro se proyecta como un arco de circunferencia de $90^\circ$ o como una superficie delimitada por sus generatrices límite según la vista. - Ejes de trazo y punto en todas las formas de revolución/arcos cilíndricos. Planta: - Situada exactamente alineada bajo el alzado. - Muestra el contorno total de la base. - El semicilindro vertical anterior se aprecia como un semicírculo centrado en la cara frontal izquierda, con sus correspondientes ejes. - El plano inclinado se proyecta como un rectángulo que enlaza la parte superior y la base. - El cuarto de cilindro horizontal se proyecta como una superficie rectangular adyacente a la parte plana superior derecha. Acotación: - Dimensiones totales: anchura total, profundidad total y altura total. - Cotas de posición y dimensión del taladro/rebaje semicilíndrico (radio/diámetro y posición respecto a una cara de referencia). - Cota del radio del cuarto de cilindro y posición del inicio de la rampa inclinada. - Altura del escalón intermedio. - Utilización correcta de líneas de cota, flechas, líneas auxiliares de cota y cifras según norma UNE (sin duplicar cotas ni acotar sobre aristas ocultas).
