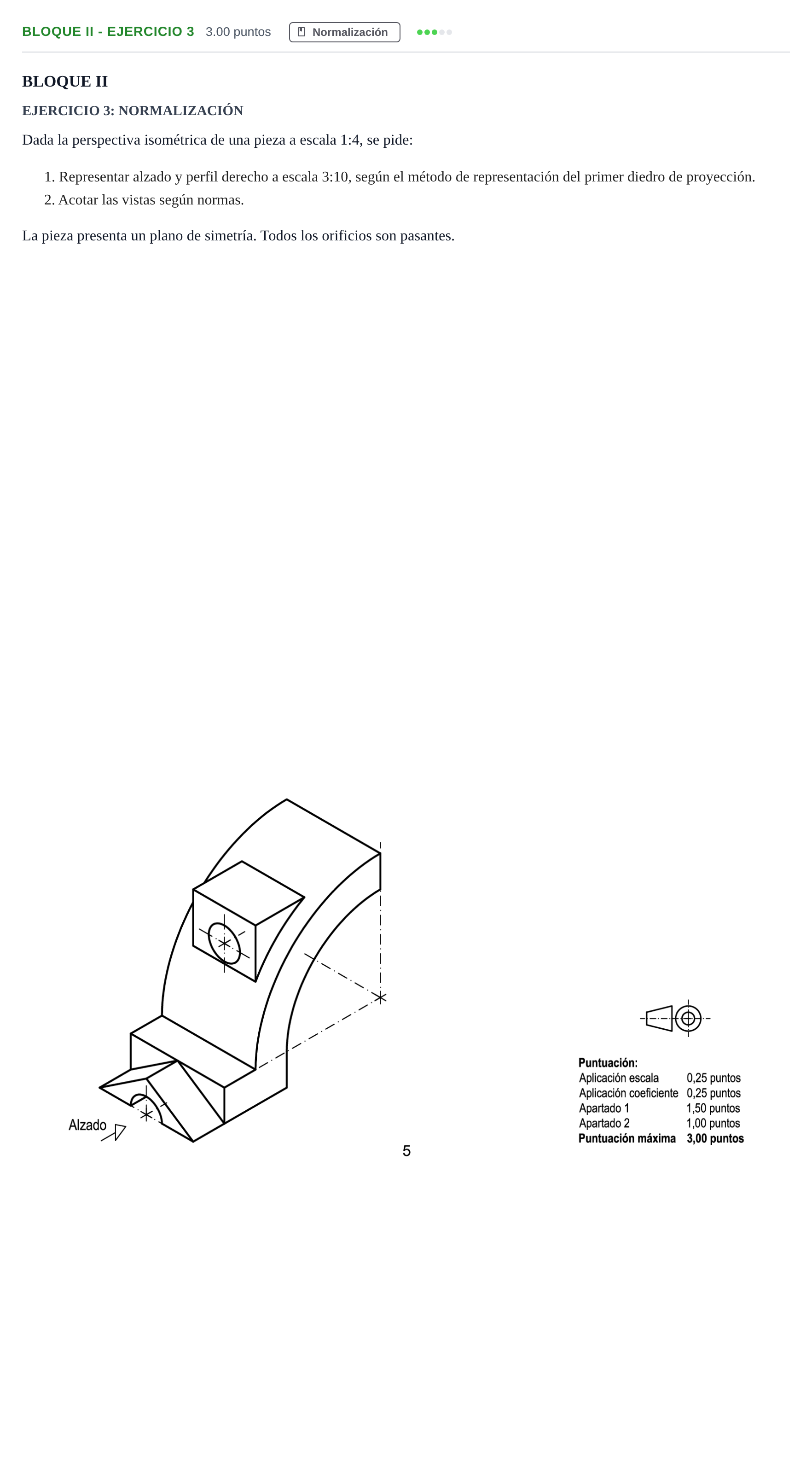

Bloque II - Ejercicio 3 · Dibujo técnico II PAU Andalucía Extraordinaria Suplente 2024

1. Representar alzado y perfil derecho a escala 3:10, según el método de representación del primer diedro de proyección. 2. Acotar las vistas según normas.

Solución: 1. Factor de escala total: La perspectiva isométrica está a escala $E_1 = 1:4$ y lleva el coeficiente de reducción isométrico $\mu = \sqrt{2/3} \approx 0{,}816$. La medida real es $R = d_p \cdot \frac{4}{\mu}$. Para dibujar a $E_2 = 3:10$: $$d_f = R \cdot \frac{3}{10} = d_p \cdot \frac{1{,}2}{\mu} \approx 1{,}47\, d_p$$ 2. Disposición de las vistas (primer diedro): - Alzado: vista según la flecha, cuya dirección es paralela al plano del arco y perpendicular al plano de simetría. - El plano de simetría aparece como un eje vertical. - Se ven de frente la cara del prisma superior con su taladro, dibujado como circunferencia con ejes, y la cara delantera del saliente inferior en forma de V, con la semicircunferencia del orificio. - El cuerpo curvo se ve como un contorno limitado por rectas: su anchura y su altura total. - Los orificios pasantes aparecen como circunferencias. - Perfil derecho: situado a la izquierda del alzado. - Muestra en verdadera forma los arcos concéntricos (exterior e interior) del cuerpo curvo y los extremos planos. - Muestra el prisma sobre la superficie curva y el bloque/saliente inferior. - Los taladros pasantes se representan con líneas ocultas (generatrices) y su eje. 3. Acotación: - Radios $R$ de los arcos concéntricos y posición de su centro, en el perfil. - Diámetros $\varnothing$ de los orificios y su posición respecto al eje de simetría, en el alzado. - Dimensiones del prisma y del saliente en V. - Medidas generales (altura, anchura, profundidad) con valores reales de la pieza, sin cotas redundantes, según UNE-EN ISO 129-1.
