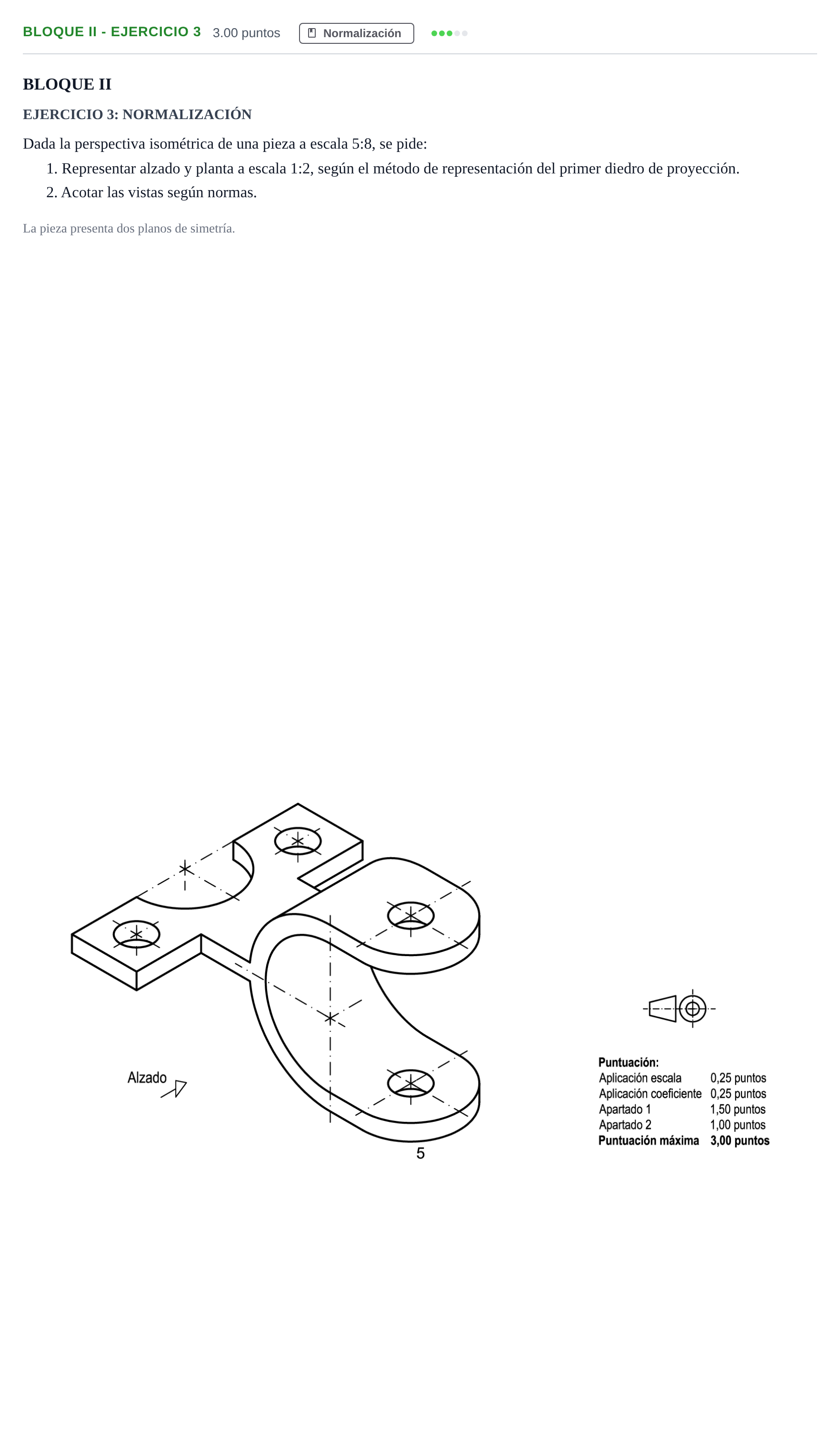

Bloque II - Ejercicio 3 · Dibujo técnico II PAU Andalucía Extraordinaria Titular 2024

1. Representar alzado y planta a escala 1:2, según el método de representación del primer diedro de proyección. 2. Acotar las vistas según normas.

Solución: 1. Determinación de dimensiones y escalas: - Coeficiente de reducción isométrica: $C_r = \sqrt{2/3} \approx 0{,}816$. - La escala del dibujo de perspectiva es $E_1 = 5/8 = 0{,}625$. - Medida real = $\dfrac{\text{Medida en perspectiva}}{E_1 \cdot C_r} = \text{Medida en perspectiva} \cdot \dfrac{8}{5 \cdot 0{,}816}$. - Escala de representación en diédrico: $E_2 = 1:2$. 2. Vistas principales (primer diedro de proyección): - Alzado (vista según la flecha): Muestra el perfil curvado en 'C' o arco cilíndrico de la pieza, con las dos ramas horizontales simétricas superior e inferior con extremos semicilíndricos taladrados, y en la parte posterior la unión con la pletina rectangular transversal. - Planta (colocada debajo del alzado): Muestra la pletina transversal con sus dos taladros cilíndricos extremos y el vaciado semicilíndrico central simétrico, prolongándose hacia la derecha con el brazo de las dos alas cilíndricas redondeadas con sus respectivos taladros coincidentes en proyección vertical. - Ejes de simetría y de revolución: Se deben trazar con línea fina de trazo y punto en todas las circunferencias y en los planos de simetría. 3. Acotación según normas UNE/ISO: - Colocar las cotas con los valores reales (sin aplicar escalas ni coeficientes). - Acotar distancias entre ejes de los taladros de la pletina y el taladro del brazo. - Acotar diámetros de los taladros con el símbolo $\varnothing$. - Acotar radios de los redondeos y cilindros curvados con el símbolo $R$. - Acotar espesores de la pletina y de las paredes cilíndricas.
