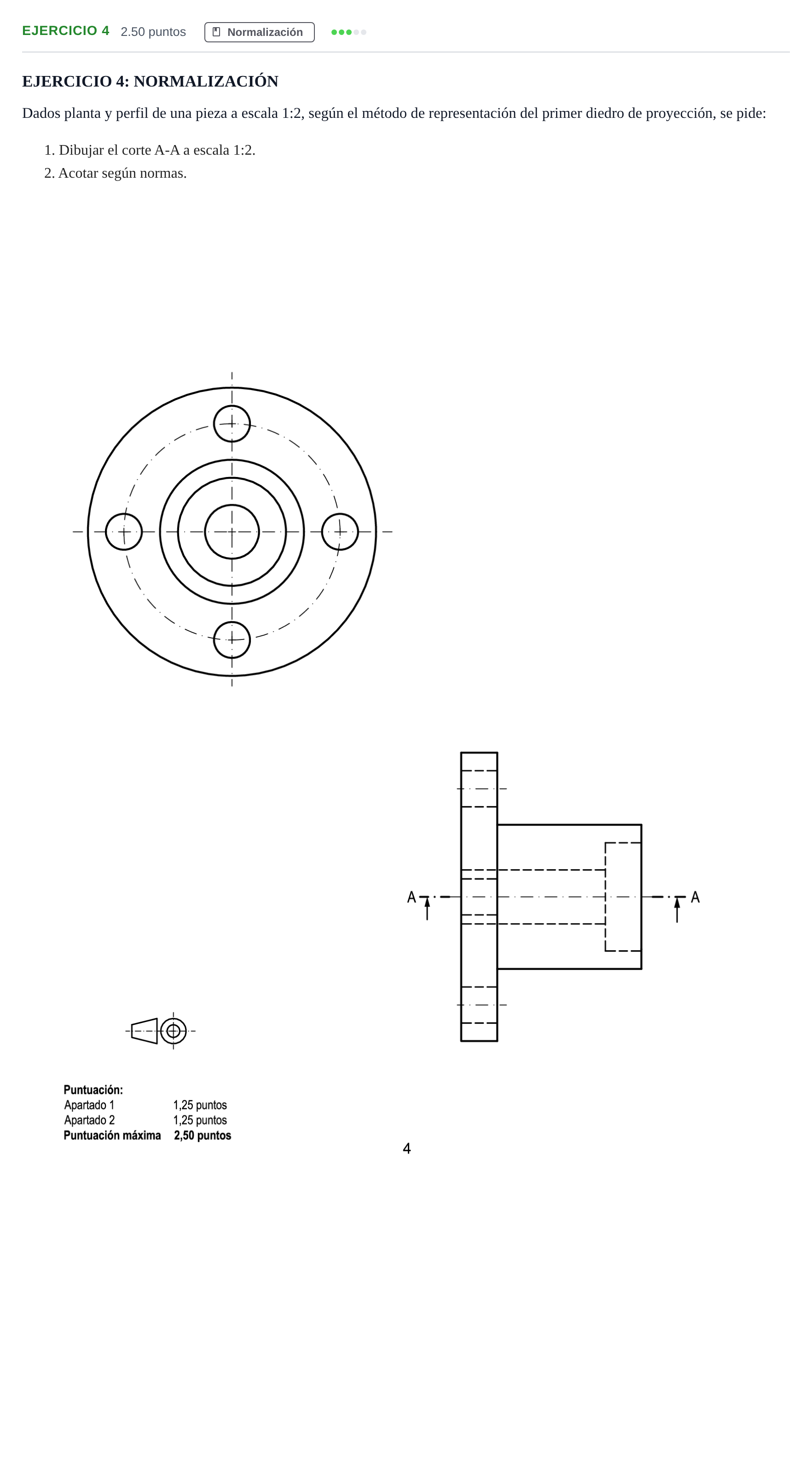

Ejercicio 4 · Dibujo técnico II PAU Andalucía Extraordinaria Titular 2025

1. Dibujar el corte A-A a escala 1:2. 2. Acotar según normas.

Solución: 1. Dibujo del corte A-A (1,25 puntos): - Representación del alzado en corte total longitudinal A-A a escala 1:2. - Líneas vistas y contornos exteriores e interiores representados con trazo continuo grueso. - Rayado de las zonas macizas seccionadas a 45° con línea continua fina y separación uniforme, sin rayar los huecos pasantes ni ciegos. - Trazado de ejes de simetría y de revolución de los distintos cilindros y taladros. 2. Acotación según normas (1,25 puntos): - Acotación completa y no redundante de las cotas de dimensión y situación: diámetros exteriores de la brida y del cuerpo cilíndrico, diámetros interiores del taladro pasante y del avellanado/alojamiento cilíndrico, diámetro de la circunferencia que define la distribución de los cuatro taladros de fijación y diámetro de los mismos (anteponiendo el símbolo $\varnothing$ cuando proceda), así como las cotas de longitud total, espesor de la brida y profundidades.
