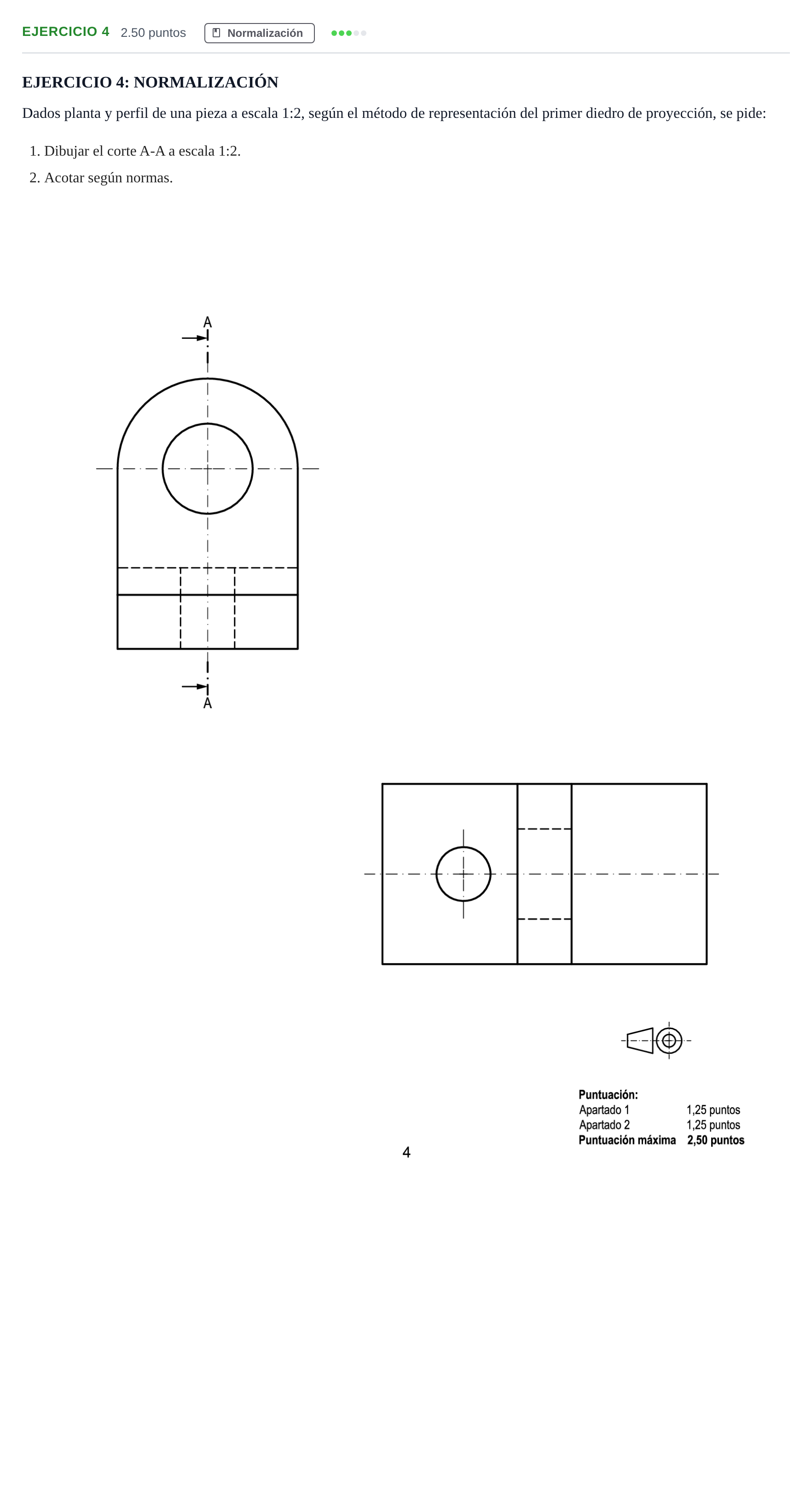

Ejercicio 4 · Dibujo técnico II PAU Andalucía Ordinaria Titular 2025

1. Dibujar el corte A-A a escala 1:2. 2. Acotar según normas.

Solución: 1. Corte A-A a escala 1:2: - Representar el alzado resultante seccionado por el plano longitudinal A-A. - Los dos orificios pasantes cilíndricos (el horizontal superior y el vertical inferior) quedan vistos y sin rayar. - Las zonas macizas afectadas por el corte deben estar rayadas mediante líneas finas paralelas a 45° con respecto a las líneas principales del contorno. 2. Acotación: - Acotar dimensiones generales (anchura, altura total, profundidad). - Acotar diámetros de los taladros cilíndricos (con el símbolo $\varnothing$). - Acotar radio de la parte superior semicilíndrica ($R$). - Posición de los ejes de los orificios respecto a las caras de referencia de la pieza.
