Bloque II - Ejercicio 4 · Dibujo técnico II PAU Andalucía Extraordinaria Suplente 2024

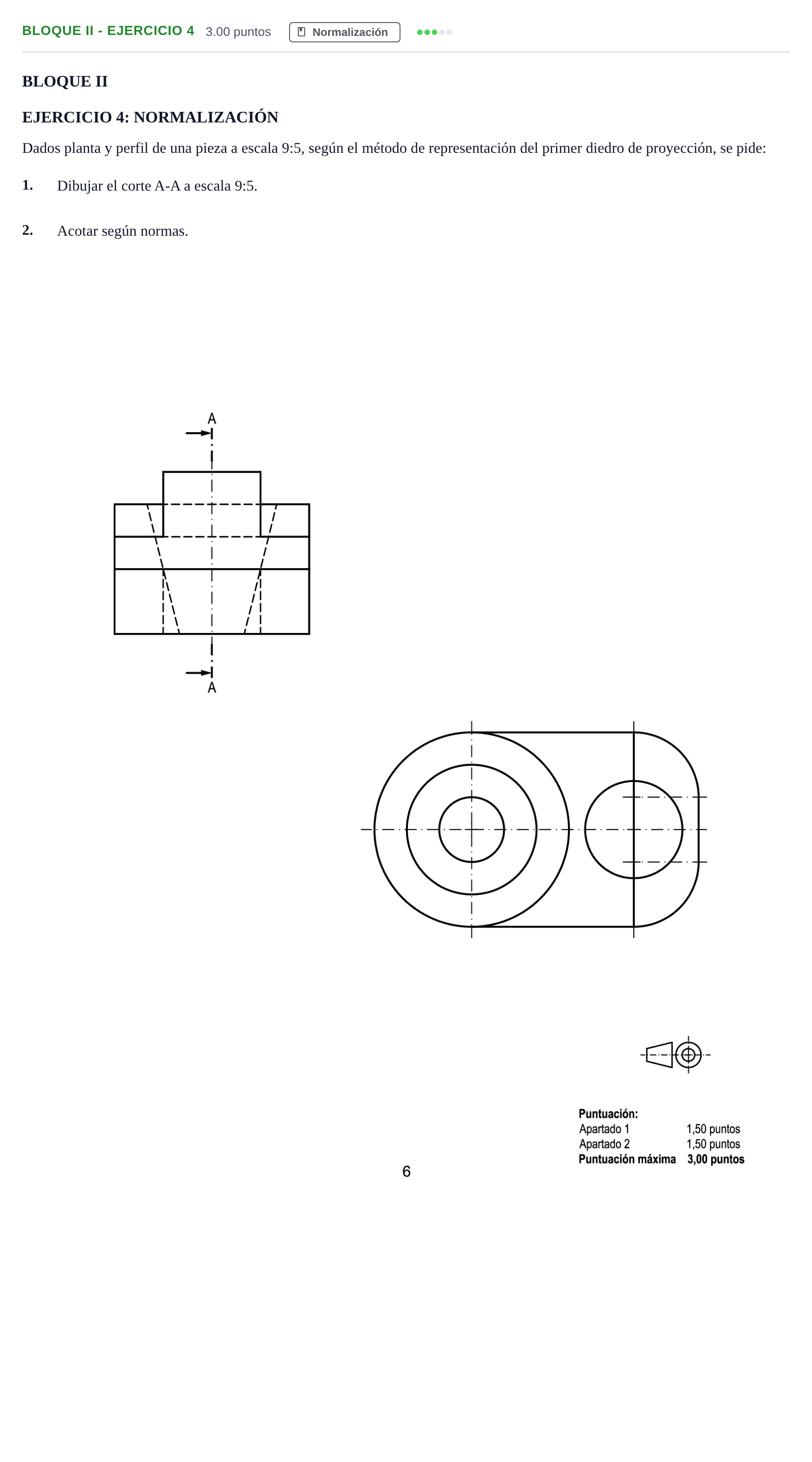

1. Dibujar el corte A-A a escala 9:5. 2. Acotar según normas.

Solución: 1. Representación del corte A-A a escala 9:5: - Ubicación: en la posición del alzado (arriba a la derecha), en correspondencia vertical con la planta y horizontal con el perfil. - Geometría exterior: cuerpo cilíndrico izquierdo unido a un brazo de extremo redondeado (radio $R$ de la planta), con los escalones de altura del perfil, y saliente cilíndrico superior de diámetro igual a la circunferencia del extremo derecho de la planta. - Interior seccionado: taladro troncocónico pasante en el cuerpo izquierdo. Su diámetro mayor está arriba (circunferencia media de la planta) y se estrecha hacia la base inferior (circunferencia pequeña de la planta). También se representan los vaciados cilíndricos que en el perfil aparecen con trazos. - Rayado: líneas finas paralelas a 45° en todas las zonas macizas cortadas por el plano A-A. - Aristas: los contornos interiores que quedan vistos tras el corte se dibujan con línea continua gruesa y se suprimen las líneas ocultas innecesarias. 2. Acotación según normas: - Cotas dimensionales: diámetros con símbolo $\varnothing$ (diámetro mayor y menor del cono, cilindro exterior, saliente cilíndrico y vaciados) y radio $R$ del extremo redondeado. - Cotas de posición: distancia entre los ejes del cuerpo izquierdo y del extremo derecho. - Cotas generales: longitud total, anchura total y alturas de cada escalón. - Reglas de acotación: líneas de cota fuera de la pieza siempre que sea posible, sin cruces entre líneas de cota y auxiliares, flechas normalizadas y cifras orientadas según UNE-EN ISO 129.
