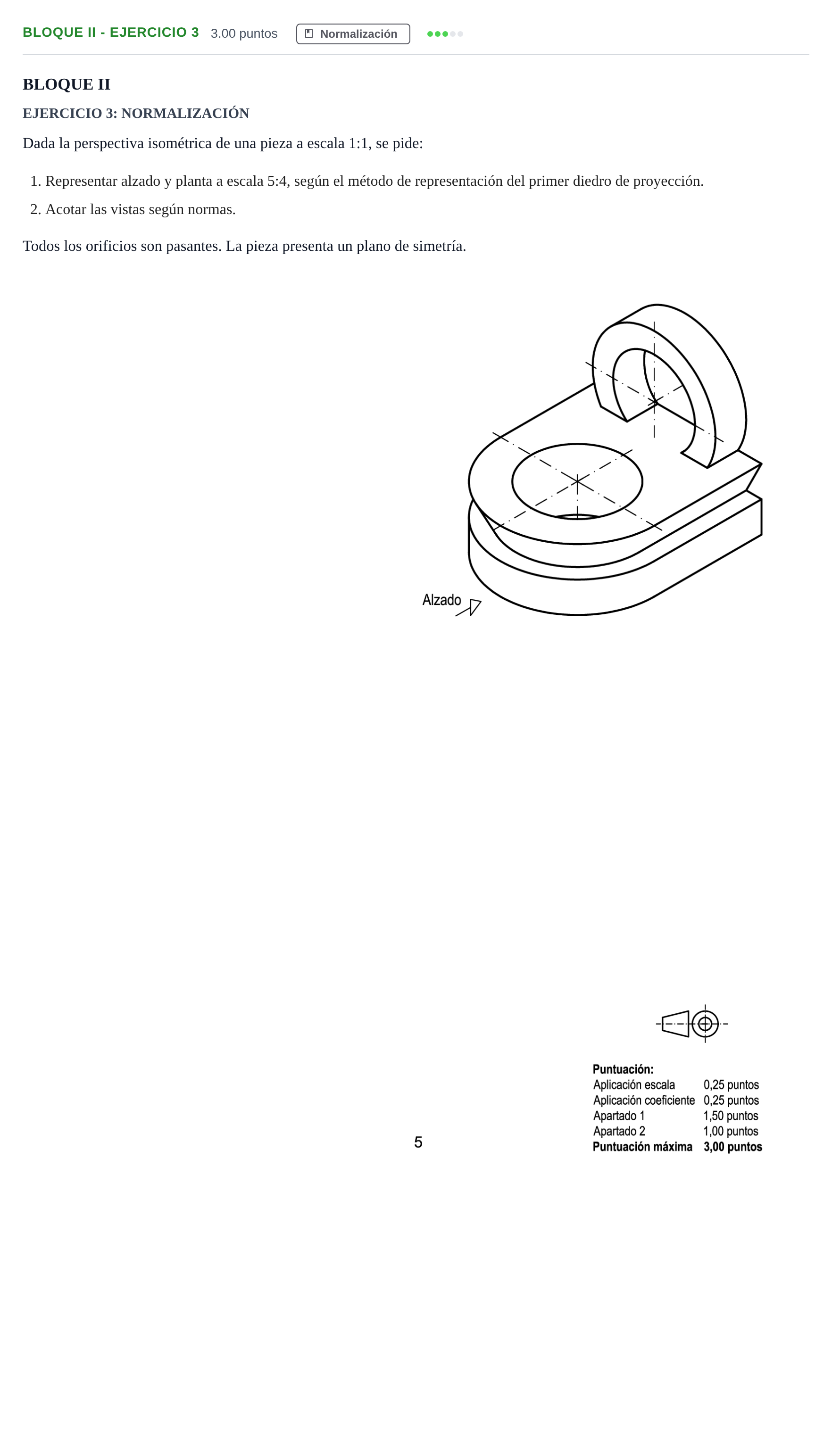

Bloque II - Ejercicio 3 · Dibujo técnico II PAU Andalucía Ordinaria Reserva 2024

1. Representar alzado y planta a escala 5:4, según el método de representación del primer diedro de proyección. 2. Acotar las vistas según normas.

Solución: Vistas normalizadas (Alzado y Planta) a escala 5:4 y acotación según normas. 1. Alzado (según la flecha, en la dirección longitudinal de la pieza): - La orejeta trasera se ve en verdadera magnitud: un arco exterior semicircular y el arco interior del orificio pasante, de eje horizontal perpendicular al plano del alzado, con sus ejes de trazo y punto. - La base aparece como un rectángulo, con el perfil en V de la ranura lateral en ambos costados (simétricos respecto al eje vertical). - El taladro vertical pasante de la base se dibuja con líneas ocultas y su eje. 2. Planta (debajo del alzado, primer diedro): - Contorno de la base con el extremo delantero semicircular y la arista de la ranura en V. - El orificio circular pasante en verdadera magnitud, con sus dos ejes perpendiculares. - La orejeta como un rectángulo (su espesor) en el extremo trasero, con líneas ocultas para el hueco de su orificio. - El eje de simetría longitudinal. 3. Acotación según UNE-EN ISO 129-1: - Cotas reales de la pieza, sin aplicar la escala. - Cotas totales: longitud, anchura y altura. - Alturas de la base y de la ranura en V. - Radios y diámetros: R del extremo redondeado, Ø del taladro vertical, R/Ø exterior e interior de la orejeta. - Posición de los centros y espesor de la orejeta, sin cotas repetidas.
