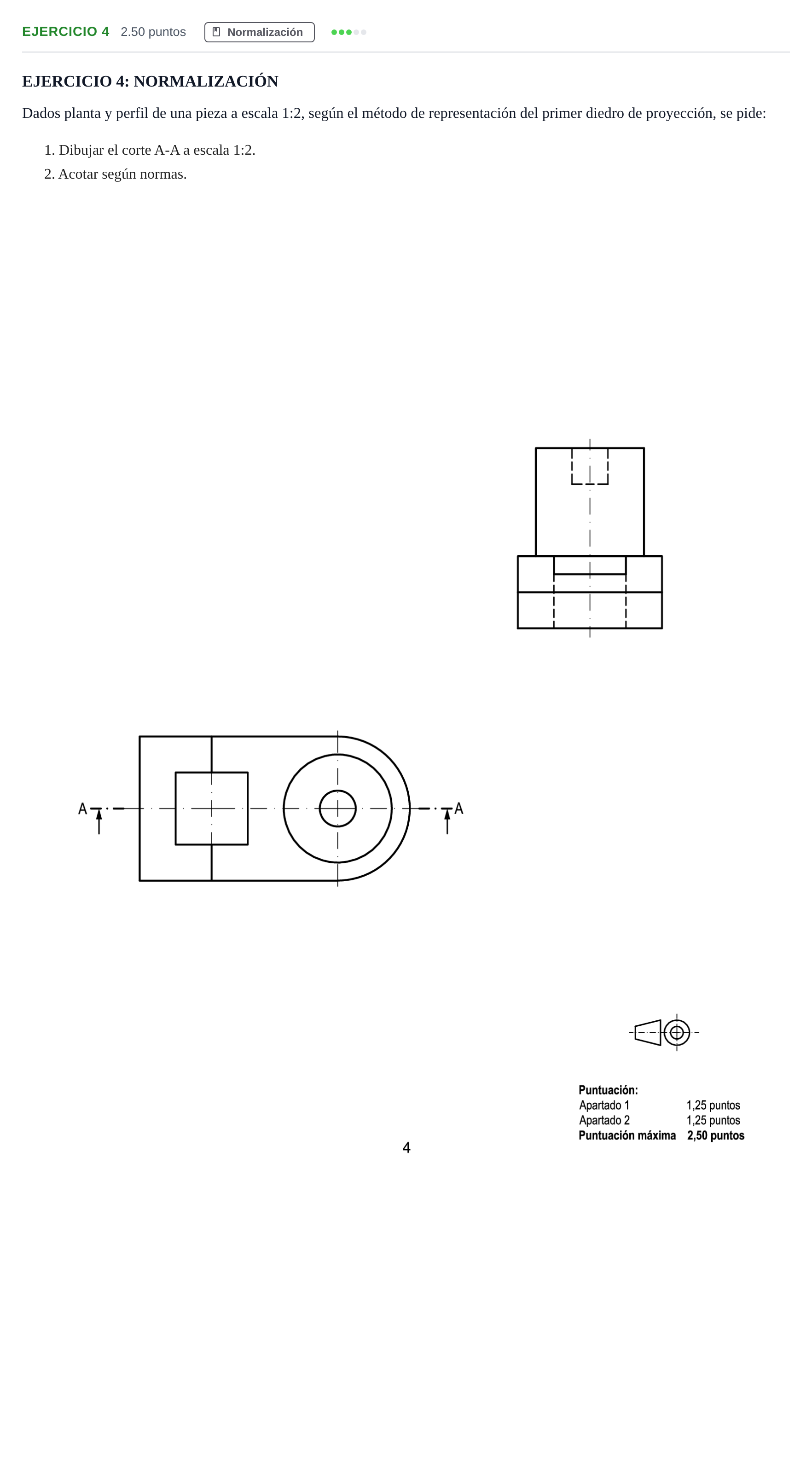

Ejercicio 4 · Dibujo técnico II PAU Andalucía Ordinaria Suplente 1 2025

1. Dibujar el corte A-A a escala 1:2. 2. Acotar según normas.

Solución: Apartado 1 (Corte A-A a escala 1:2): - Situación del alzado en corte en la posición correspondiente del método europeo (alineado con la planta y el perfil izquierdo). - Representación de las partes macizas rayadas a 45° con línea fina continua. - Representación en sección de los orificios pasantes o ciegos y escalonamientos atravesados por el plano de corte longitudinal A-A. - Correcto trazado de ejes de simetría y aristas vistas posteriores al plano de corte. Apartado 2 (Acotación según normas): - Definición dimensional completa de la pieza sin cotas redundantes ni omitidas. - Disposición correcta de líneas de cota, líneas auxiliares de cota, flechas normalizadas y cifras de cota (en mm reales de la pieza, teniendo en cuenta la escala 1:2). - Símbolos normalizados de diámetro ($\varnothing$) y radio ($R$) según corresponda.
