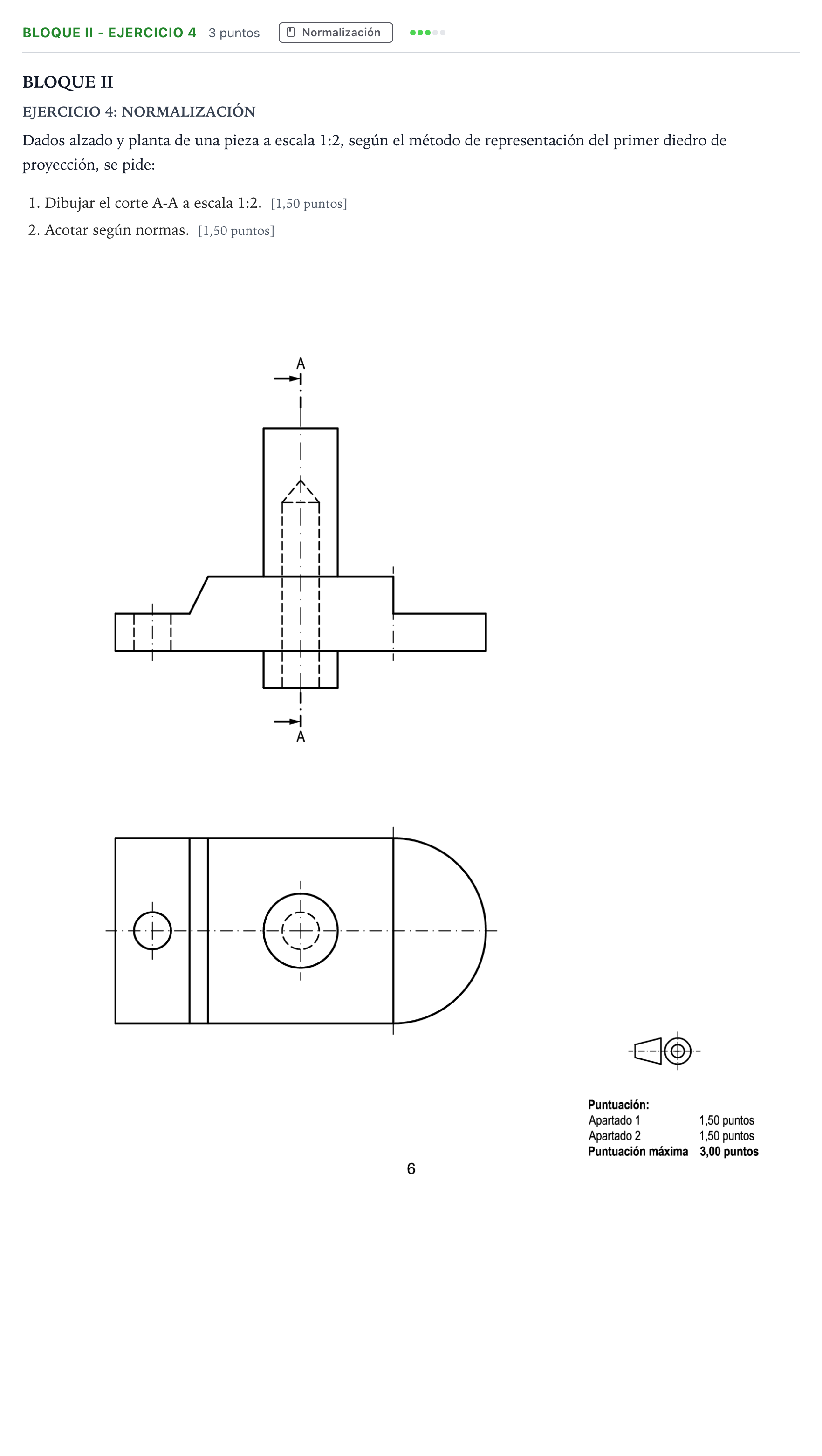

Bloque II - Ejercicio 4 · Dibujo técnico II PAU Andalucía Extraordinaria Titular 2024

1. Dibujar el corte A-A a escala 1:2. 2. Acotar según normas.

Solución: 1. Corte A-A a escala 1:2: - El plano A-A es vertical, perpendicular al alzado y pasa por el eje del cilindro central. Es un corte transversal. - Las flechas miran hacia la derecha: se suprime la parte izquierda y se ve la derecha. Se dibuja como vista lateral izquierda y, en el primer diedro, se coloca a la derecha del alzado, alineada con él. - Contorno de la sección: - la plataforma central, con la anchura total de la planta y la altura de la plataforma central; - encima, el cilindro superior; - debajo, el resalte inferior, de igual diámetro que el cilindro superior. - El taladro ciego entra por la cara inferior. Sus generatrices pasan a trazo continuo y termina en fondo cónico, tal como lo da el alzado. - Se raya con línea fina a 45°, con la misma orientación, todo el material cortado. El hueco del taladro queda sin rayar. - El ala derecha semicircular queda tras el plano y oculta por la sección. El ala izquierda con su taladro y el chaflán pertenecen a la parte suprimida, así que no aparecen en el corte. 2. Acotación normalizada (cotas necesarias y suficientes, sin repetir): - Cotas totales: longitud, anchura y altura. - Cilindro central: $\varnothing$ exterior, altura sobre la plataforma y altura del resalte inferior. - Taladro ciego: $\varnothing$ y profundidad. El fondo cónico se acota preferentemente en el corte. - Base: - espesor del ala y altura de la plataforma central; - $R$ del extremo semicircular derecho y posición de su centro; - posición y dimensiones del chaflán oblicuo. - Taladro del ala izquierda: $\varnothing$ y cota de posición de su eje.
