Ejercicio 4 · Dibujo técnico II PAU Andalucía Extraordinaria Suplente 2 2025

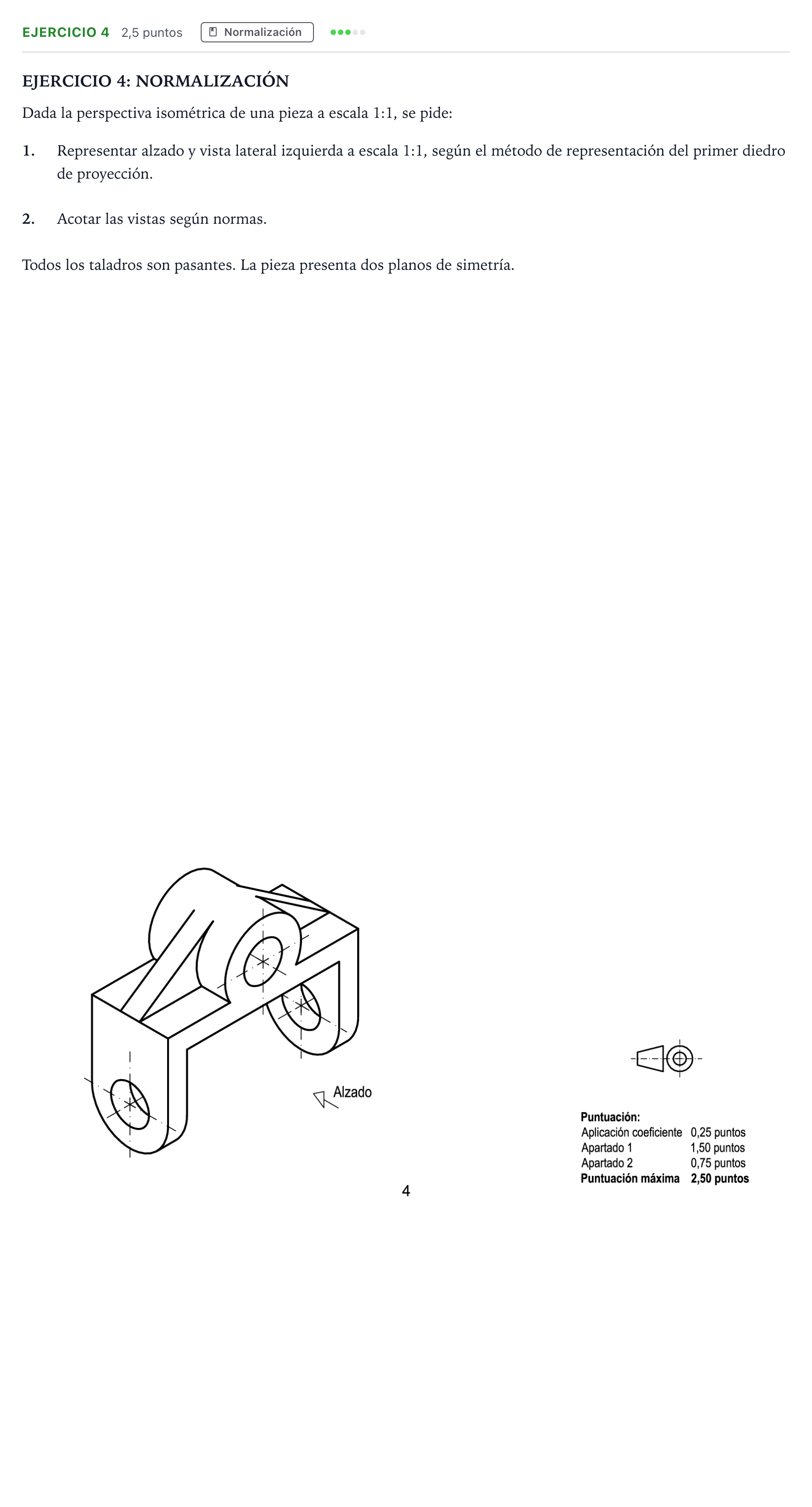

1. Representar alzado y vista lateral izquierda a escala 1:1, según el método de representación del primer diedro de proyección. 2. Acotar las vistas según normas.

Solución: Vistas y acotación de la pieza: 1. Alzado: Proyección ortogonal según la dirección indicada por la flecha de Alzado. Muestra el contorno frontal con las cartelas oblicuas de refuerzo, el cuerpo cilíndrico central con su taladro pasante, la base horizontal y los dos brazos verticales orientados hacia abajo con sus correspondientes orificios pasantes redondeados. Deben representarse los ejes de revolución/simetría y las aristas ocultas de los huecos. 2. Vista lateral izquierda: Proyectada desde la izquierda y situada a la derecha del alzado (sistema europeo). Muestra la simetría de la pieza respecto al plano central, el perfil de los nervios de refuerzo triangulares, los extremos cilíndricos y las líneas ocultas de los taladros pasantes perpendiculares. 3. Acotación según normas: - Acotación de las dimensiones totales (longitud, anchura, altura). - Diámetros de los taladros interiores (con símbolo $\varnothing$) y radios de los redondeos exteriores ($R$). - Posición de los centros de los taladros referidos a los planos de simetría o aristas de referencia. - Espesor de la base y de los nervios. - Correcta distribución de las cotas entre las dos vistas evitando redundancias o cruces de líneas de cota con líneas auxiliares.
