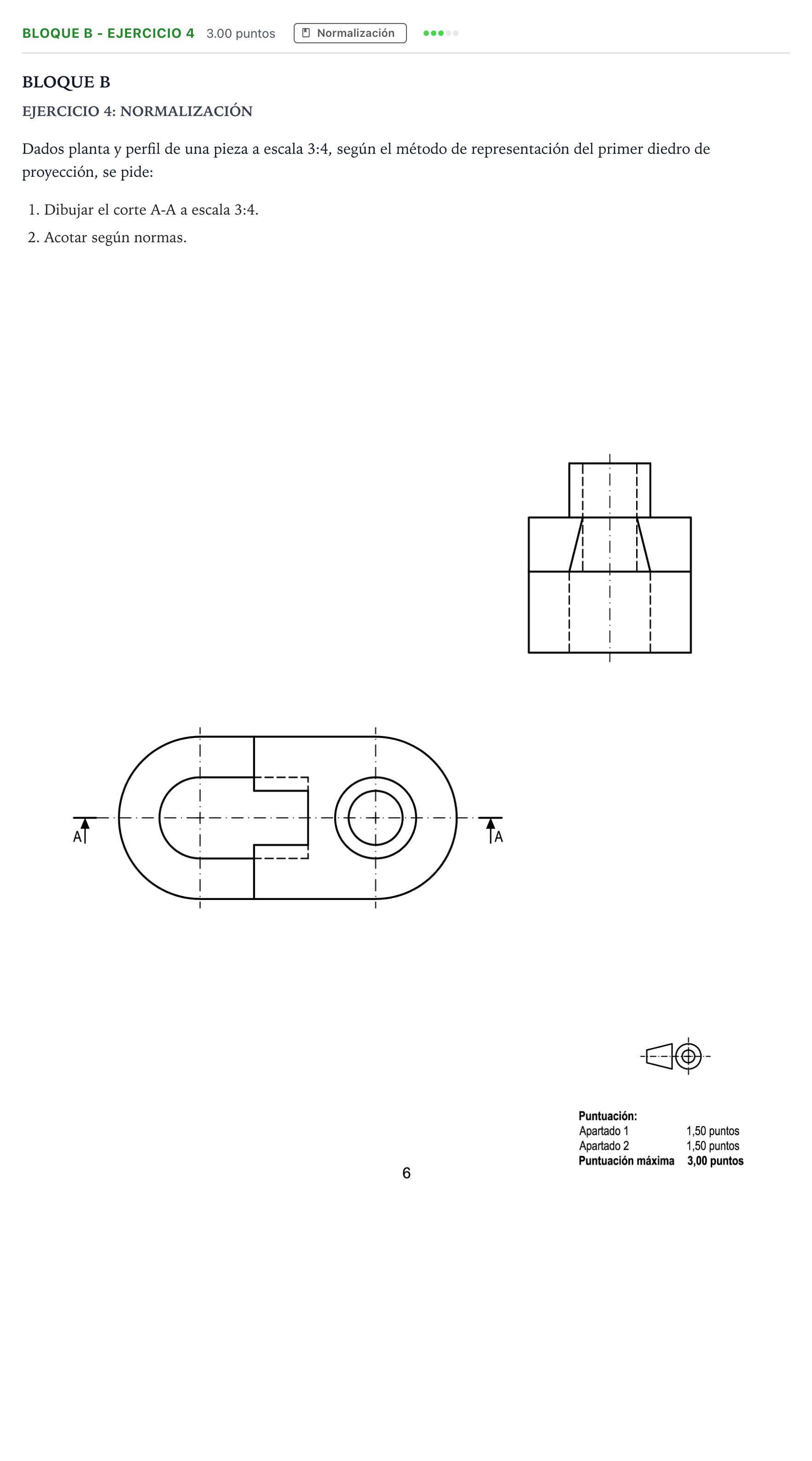

Bloque B - Ejercicio 4 · Dibujo técnico II PAU Andalucía Ordinaria Titular 2023

1. Dibujar el corte A-A a escala 3:4. 2. Acotar según normas.

Solución: 1. Corte A-A (escala 3:4, primer diedro): se dibuja en la posición del alzado, encima de la planta y alineado con ella. El plano A-A es el plano de simetría longitudinal de la pieza. Interpretación de la pieza: - Base: placa de contorno oblongo (dos semicírculos unidos por tramos rectos). - Escalón: a la izquierda de la arista vertical de planta (x≈292) la pieza solo tiene la altura de la base. A la derecha se añade un segundo nivel de la misma anchura. - Ranura en U: en la parte izquierda hay una ranura en U con fondo semicircular concéntrico al arco izquierdo, que atraviesa la base. - Cola de milano: la ranura se prolonga bajo el nivel superior con sección trapecial. Es estrecha arriba (ancho de la entalla visible en planta) y ancha abajo (ancho de la U, oculta hasta x≈362). Las líneas inclinadas del perfil son estas paredes en cola de milano, no un taladro cónico. - Resalte y taladro: a la derecha, sobre el nivel superior, hay un resalte cilíndrico concéntrico al arco derecho. Lo atraviesa un taladro cilíndrico vertical. En el corte se ven: - Escalones del perfil: el escalón de altura (base / nivel superior / resalte). - Hueco de la ranura: el hueco de la ranura en U, que en el tramo alto llega hasta su fondo (x≈362). - Hueco del taladro: el hueco del taladro centrado en el resalte. - Rayado: las zonas macizas que corta el plano se rayan a 45° con línea fina continua y separación uniforme. Los huecos no se rayan. - Ocultas: se suprimen las aristas ocultas. 2. Acotación (UNE/ISO), en medidas reales (cota = medida en el dibujo × 4/3): - Contorno: longitud total; anchura total o R de los extremos; distancia entre centros de los arcos (posición del taladro). - Alturas: de la base, del nivel superior, del resalte y total; posición del escalón (x≈292). - Ranura en U: ancho, radio del fondo y longitud hasta x≈362. - Cola de milano: ancho superior y ancho inferior (o ancho y ángulo). - Resalte y taladro: Ø exterior del resalte y Ø del taladro, acotados preferentemente en el corte. - Normas: líneas de cota y auxiliares finas, flechas normalizadas, cifras sobre la línea de cota, sin duplicar cotas ni cruzar líneas.
