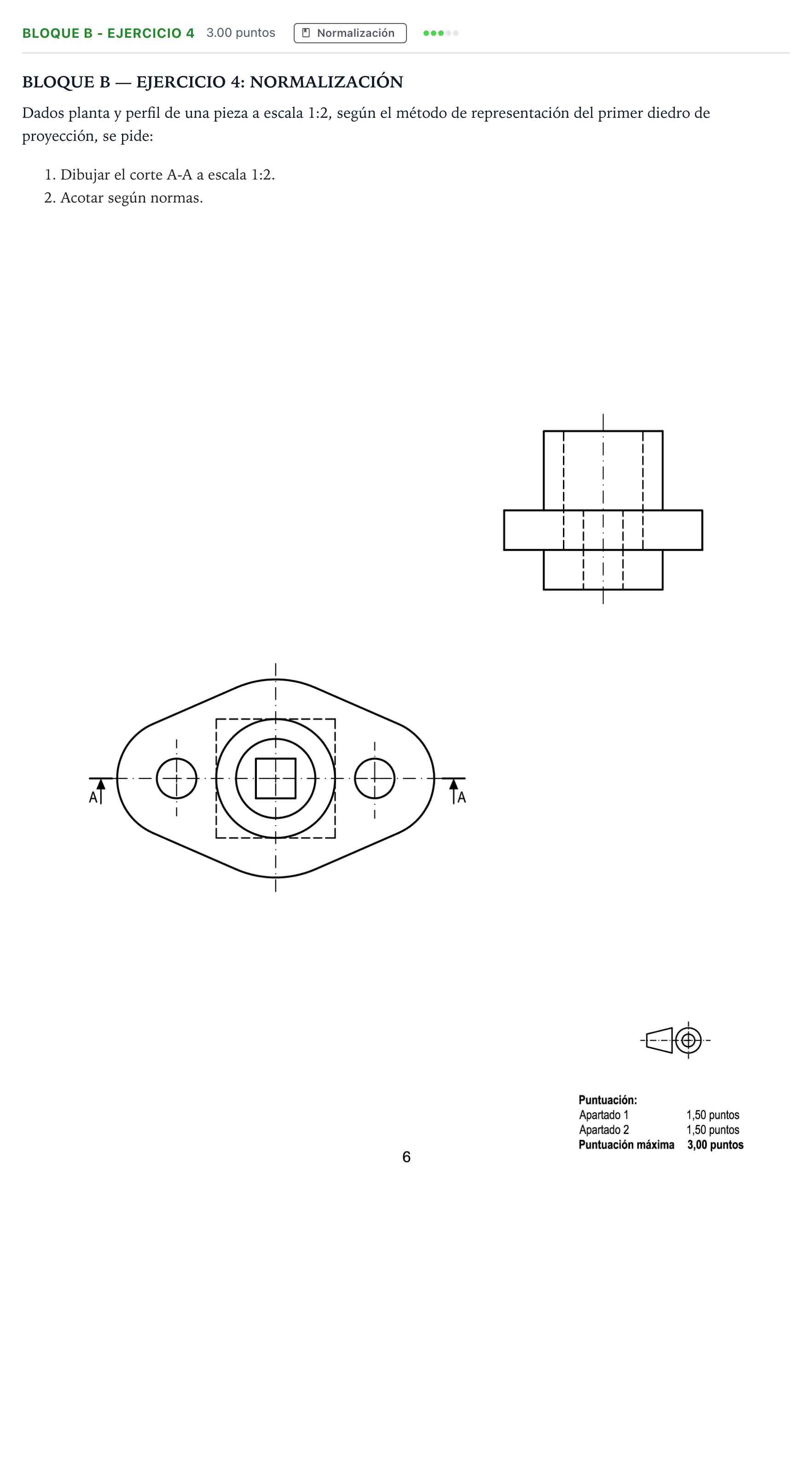

Bloque B - Ejercicio 4 · Dibujo técnico II PAU Andalucía Extraordinaria Reserva 2022

1. Dibujar el corte A-A a escala 1:2. 2. Acotar según normas.

Solución: 1. Corte A-A (alzado en corte total): - Se coloca en la posición del alzado (primer diedro): encima de la planta, en referencia vertical con ella, y a la izquierda del perfil, en referencia horizontal con él. - Es un corte por el plano de simetría longitudinal A-A, vista hacia atrás. La pieza consta de tres partes: - Placa o brida central de extremos redondeados, con dos taladros cilíndricos pasantes, uno en cada extremo. - Cilindro superior coaxial. - Prisma inferior de base cuadrada: es el cuadrado de trazos de la planta, cuyo lado coincide con el diámetro del cilindro superior. Por eso en el perfil ambos tienen el mismo ancho y no hay escalón exterior. - Interior: - Taladro cilíndrico ciego (el círculo interior de la planta) que entra desde la cara superior del cilindro hasta la profundidad que marcan las líneas ocultas exteriores del perfil. - A continuación, agujero de sección cuadrada (el cuadrado visible en la planta) que llega hasta la base del prisma. - En el corte las zonas macizas seccionadas se rayan a 45° con línea fina continua y separación uniforme. Se rayan la brida entre los taladros y el cuerpo central, y las paredes del cilindro y del prisma. - Los huecos de los taladros laterales y del interior quedan sin rayar, limitados por líneas gruesas, incluidas las aristas del fondo del taladro y del agujero cuadrado. - Se dibujan los ejes de los taladros y el eje de simetría central (línea fina de trazo y punto). No se dibujan aristas ocultas. 2. Acotación según normas: - En la planta: - Distancia entre centros de los taladros laterales. - Radios de los extremos redondeados (R) y radio del arco central. - Lado del prisma cuadrado (con símbolo □) y lado del agujero cuadrado (□). - En el corte: - Diámetro de los taladros laterales (Ø). - Diámetro exterior del cilindro superior (Ø) y diámetro del taladro ciego (Ø). - Espesor de la brida. - Altura del cilindro superior y altura del prisma inferior. - Profundidad del taladro ciego y altura total de la pieza. - Las medidas se toman del dibujo teniendo en cuenta la escala 1:2 (cota = medida en el dibujo × 2). - Se usan líneas de cota y auxiliares finas (las auxiliares sobresalen unos 2 mm), flechas normalizadas y cifras sobre la línea de cota. No se duplican cotas ni se acota sobre aristas ocultas.
