Bloque B - Ejercicio 3 · Dibujo técnico II PAU Andalucía Ordinaria Reserva 2023

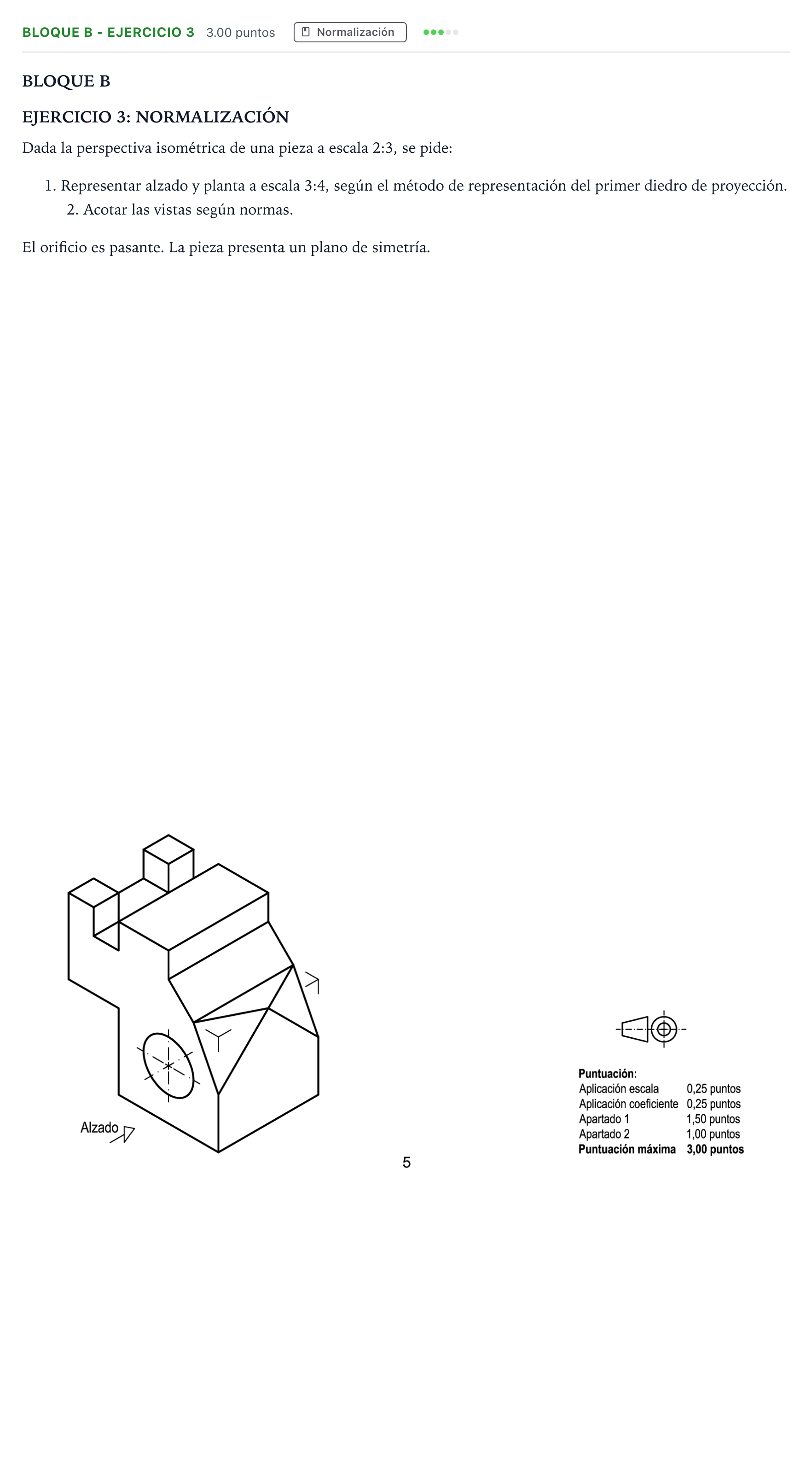

1. Representar alzado y planta a escala 3:4, según el método de representación del primer diedro de proyección. 2. Acotar las vistas según normas.

Solución: Representación técnica normalizada de: 1. Alzado: contorno exterior de la pieza según la dirección indicada por la flecha 'Alzado', representando la parte inclinada, la hendidura superior trasera, la arista inclinada anterior y el taladro pasante con líneas ocultas y eje de simetría. 2. Planta: situada verticalmente debajo del alzado, con correspondencia proyectiva exacta. Refleja la simetría de la pieza, los dos resaltes rectangulares posteriores, el chaflán y la transición facetada frontal, y el taladro pasante en línea continua con sus ejes de trazo y punto. 3. Escala y coeficiente: Aplicación correcta de la escala resultante ($E = \frac{3/4}{2/3} = \frac{9}{8}$ si se deshace la escala isométrica inicial, considerando o no el coeficiente isométrico $0{,}816$ según el procedimiento indicado). 4. Acotación normalizada: Criterios de suficiencia, no redundancia, líneas de cota y auxiliares normalizadas, símbolos de diámetro $\varnothing$ y cota de posición y dimensión para todas las formas.
