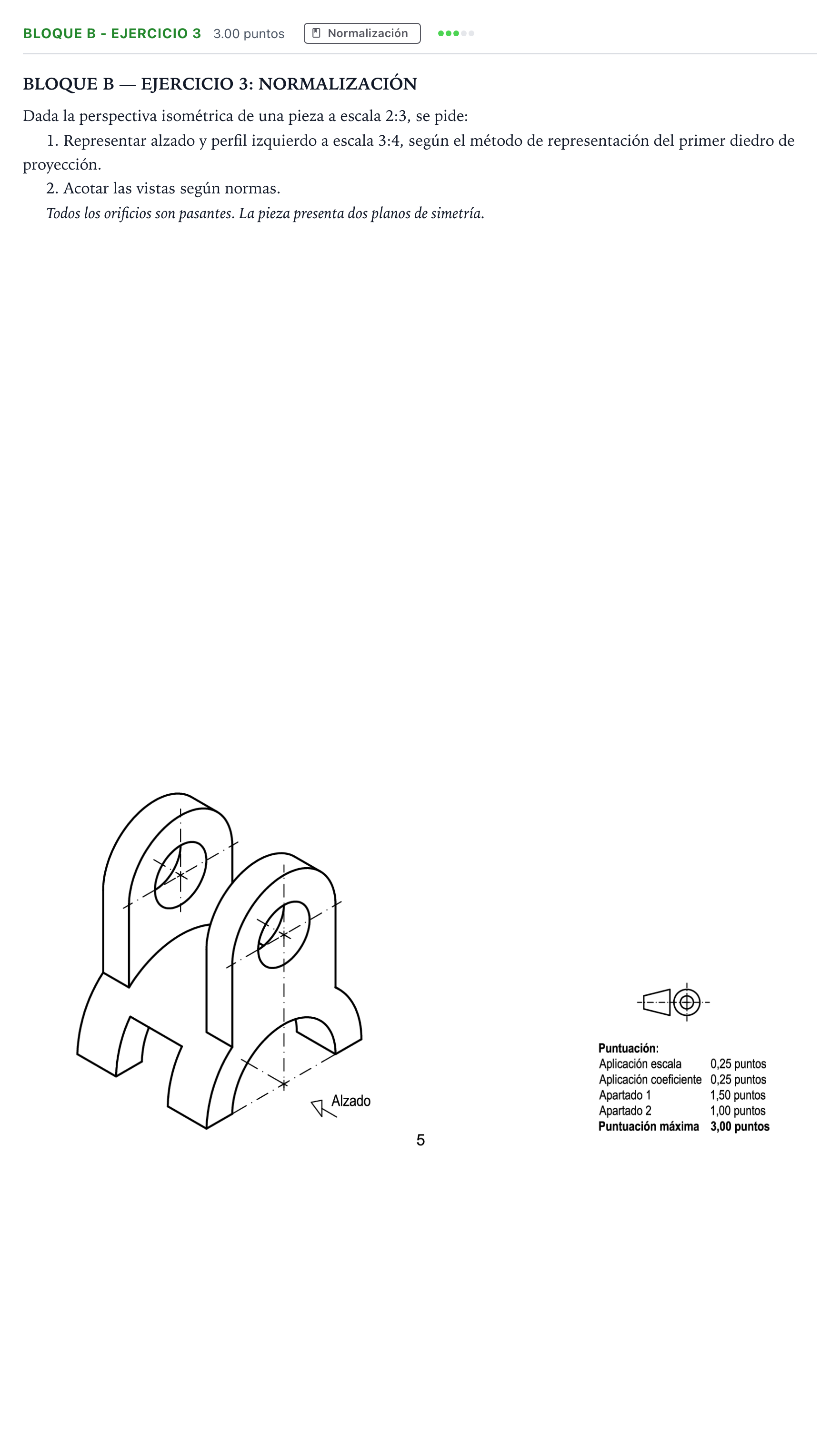

Bloque B - Ejercicio 3 · Dibujo técnico II PAU Andalucía Ordinaria Suplente 2023

1. Representar alzado y perfil izquierdo a escala 3:4. 2. Acotar las vistas según normas.

Solución: 1. Vistas diédricas normalizadas (escala 3:4): - Alzado (vista según la flecha): Muestra el arco semicilíndrico inferior en verdadera forma (visto de frente), el contorno exterior simétrico, y en la parte superior el montante redondeado con el orificio circular pasante visto de frente con sus ejes de simetría. El segundo montante queda oculto exactamente detrás del primero debido a la simetría. - Perfil izquierdo (colocado a la derecha del alzado en el primer diedro): Muestra la vista lateral con los dos montantes verticales paralelos separados por la garganta central. La ranura transversal inferior se proyecta como un rebaje central. El vaciado semicilíndrico longitudinal inferior se representa con líneas de trazos ocultos, junto con su eje de simetría. Los taladros pasantes superiores se proyectan como líneas discontinuas paralelas a su eje. 2. Acotación normalizada según normas UNE: - Se acotan las dimensiones reales de la pieza (no las medidas del dibujo). - Cotas principales: longitud total, anchura total y altura total. - Cotas de posición: distancia entre ejes de los orificios o centros respecto a las bases de referencia y simetría. - Cotas de forma: diámetro $\varnothing$ de los orificios cilíndricos, radio $R$ del arco superior y del arco semicilíndrico inferior, espesor de los montantes y anchura de la ranura central. - No se deben duplicar cotas innecesarias aprovechando los dos planos de simetría indicados.
