Bloque B - Ejercicio 3 · Dibujo técnico II PAU Andalucía Extraordinaria Titular 2022

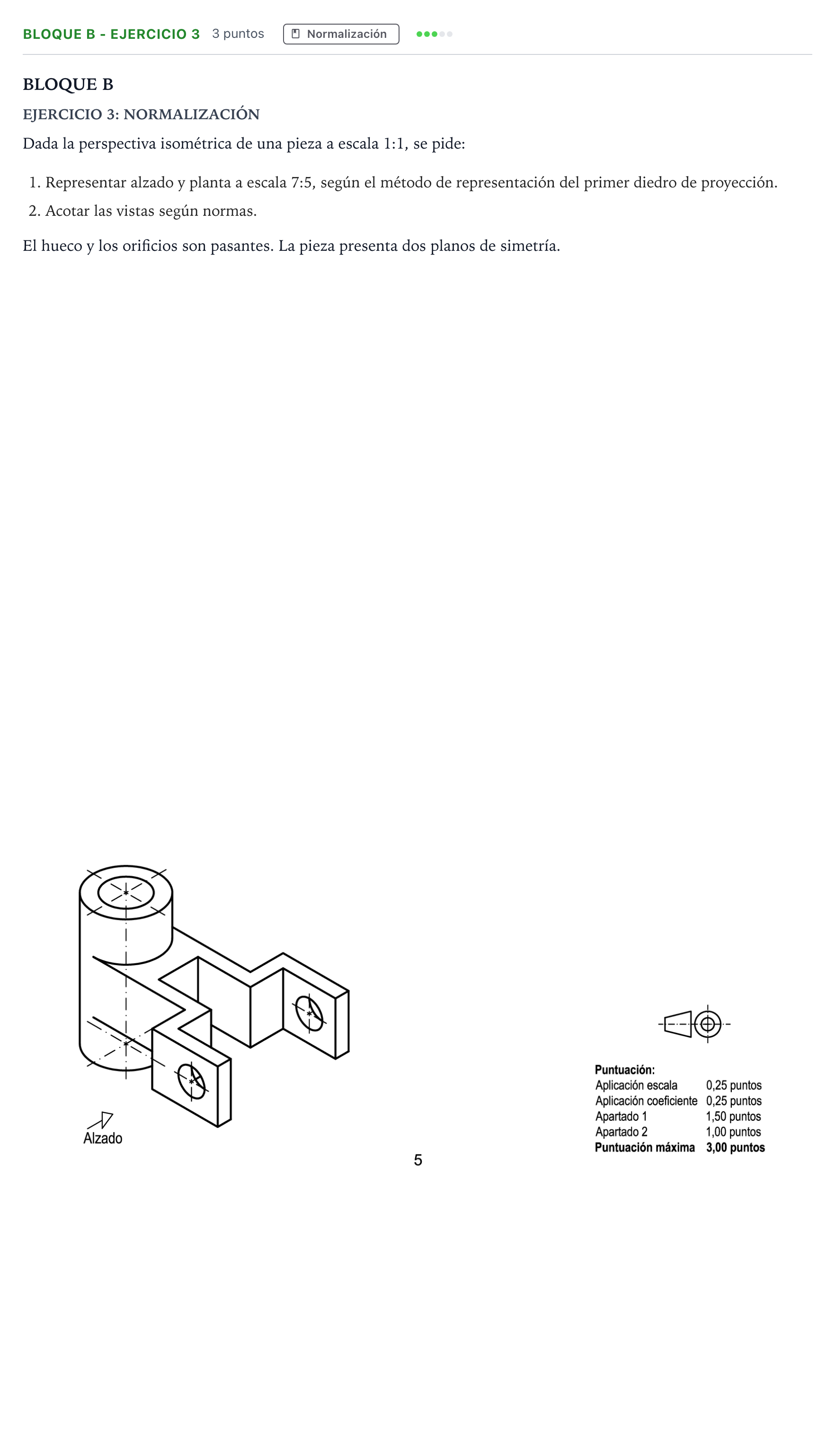

1. Representar alzado y planta a escala 7:5, según el método de representación del primer diedro de proyección. 2. Acotar las vistas según normas.

Solución: Vistas normalizadas a escala 7:5 (Alzado y Planta): 1. Alzado: - Vista según la flecha indicada (dirección longitudinal desde la izquierda). - Muestra el contorno rectangular del cilindro vertical principal y las dos orejetas/brazos salientes horizontales a ambos lados. - Ejes de simetría: eje vertical del cilindro y eje horizontal de simetría de la pieza. - Líneas ocultas: taladro cilíndrico interior pasante del cilindro y los orificios pasantes de las dos orejetas. 2. Planta (colocada debajo del Alzado): - Vista desde arriba: muestra la sección circular exterior del cuerpo cilíndrico, la circunferencia concéntrica del taladro interior, y los dos brazos paralelos en forma de horquilla con el hueco rectangular pasante central. - Ejes de simetría: eje vertical de simetría del taladro y el eje longitudinal de simetría entre los dos brazos. - Líneas ocultas: los dos orificios cilíndricos horizontales de las orejetas. 3. Acotación según normas: - Diámetro exterior e interior del cuerpo cilíndrico ($\varnothing$). - Altura total del cuerpo cilíndrico. - Distancia entre el eje del cilindro y el eje de los taladros de los brazos, y distancia total. - Diámetro de los orificios de los brazos ($\varnothing$). - Espesor de los brazos y anchura del hueco pasante central. - Altura y espesor de las orejetas.
