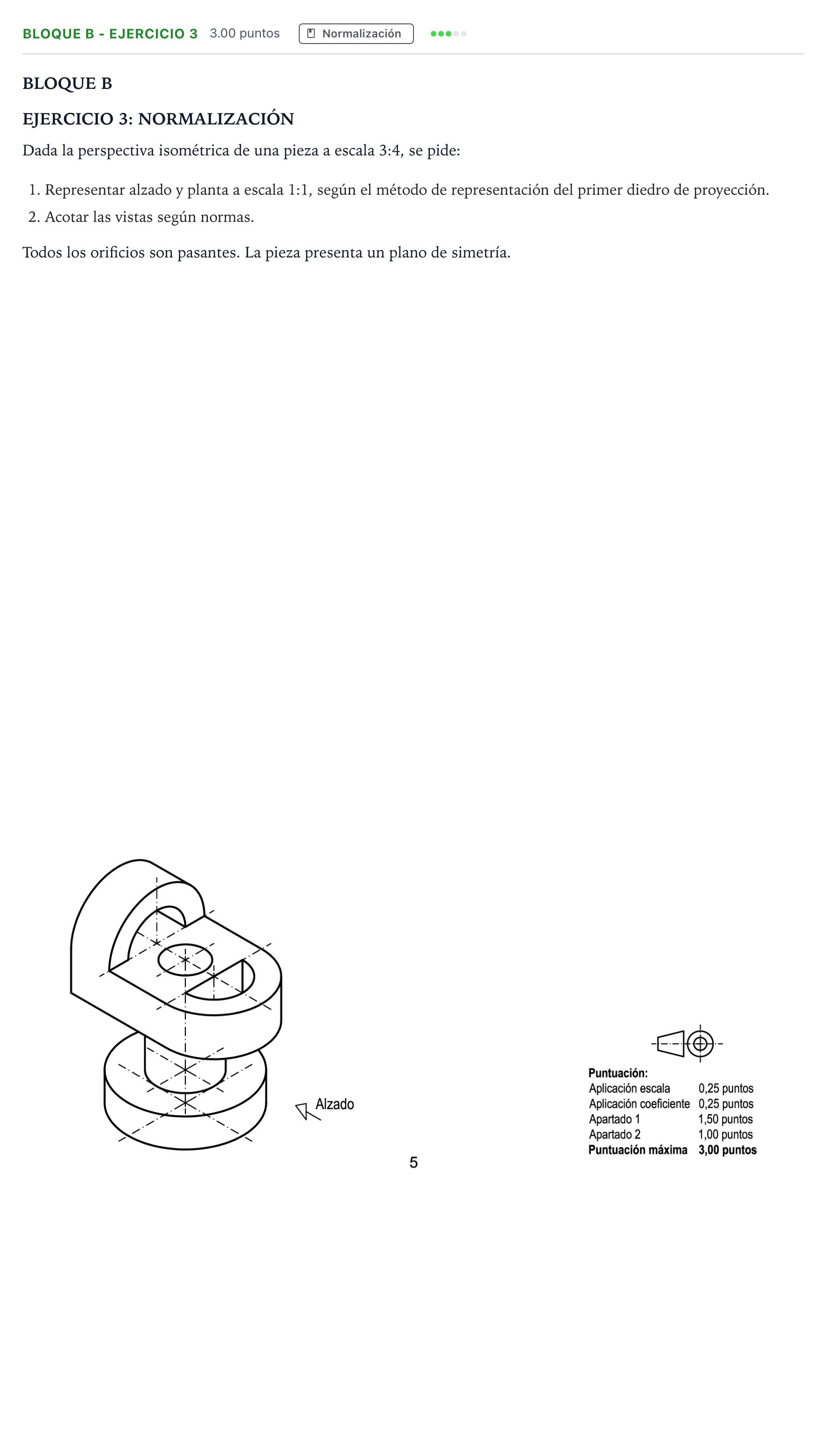

Bloque B - Ejercicio 3 · Dibujo técnico II PAU Andalucía Ordinaria Titular 2023

1. Representar alzado y planta a escala 1:1, según el método de representación del primer diedro de proyección. 2. Acotar las vistas según normas.

Solución: Representación de las vistas diédricas normalizadas: - Alzado: vista frontal obtenida según la dirección de la flecha. Muestra la base cilíndrica inferior, el cilindro intermedio vertical, el cuerpo prismático de extremos redondeados y la orejeta vertical semicilíndrica con su taladro horizontal. Los taladros pasantes se dibujan en línea de trazos (ocultas) y se representan sus correspondientes ejes de revolución y de simetría con línea fina de trazo y punto. - Planta: situada en proyección ortogonal directamente debajo del alzado. Muestra la circunferencia de la base, el cuerpo horizontal con el orificio cilíndrico central y el rebaje/orificio del extremo derecho, así como el contorno de la orejeta posterior. - Acotación: acotación completa según norma UNE-EN ISO 129-1, colocando cotas de dimensión y posición referidas a los planos de simetría, usando el símbolo $\varnothing$ para diámetros y $R$ para radios, sin cotas redundantes.
