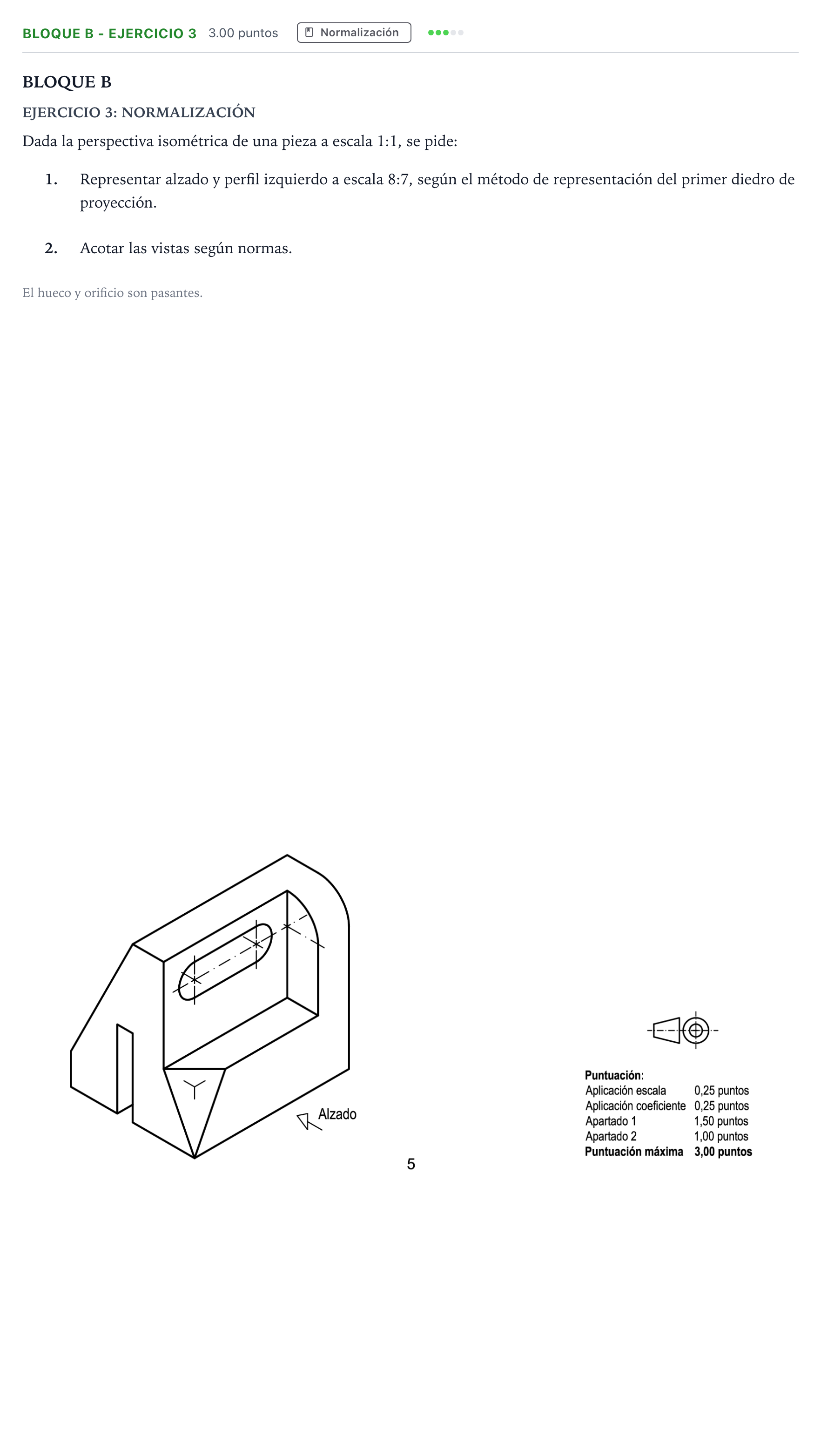

Bloque B - Ejercicio 3 · Dibujo técnico II PAU Andalucía Extraordinaria Reserva 2022

1. Representar alzado y perfil izquierdo a escala 8:7, según el método de representación del primer diedro de proyección. 2. Acotar las vistas según normas.

Solución: Vistas necesarias (primer diedro): - Alzado: Se proyecta según la dirección indicada por la flecha. Muestra la base prismática con el chaflán triangular en la esquina frontal, la cara vertical con el coliso horizontal pasante (representado con sus dos semicircunferencias de centro sobre el eje y sus líneas horizontales tangentes), el redondeo cilíndrico superior derecho, el plano inclinado superior izquierdo y las líneas ocultas correspondientes al hueco rectangular pasante inferior. - Perfil izquierdo: Situado a la derecha del alzado (sistema europeo del primer diedro). Muestra la anchura total de la pieza, el escalón rectangular pasante de la base, el orificio coliso como líneas ocultas horizontales y el rebaje/hueco posterior. Escala y reducción isométrica: - Medida real = $\frac{\text{Medida medida}}{0{,}816}$. - Medida en el dibujo = $\text{Medida real} \cdot \frac{8}{7}$. Acotación: - Cotas de dimensión y posición completas y no redundantes: dimensiones generales (longitud total, anchura total, altura total), radio del redondeo exterior, radio del coliso y distancia entre centros del coliso, posición de los centros respecto a las bases de referencia, dimensiones del hueco pasante inferior y del chaflán triangular.
