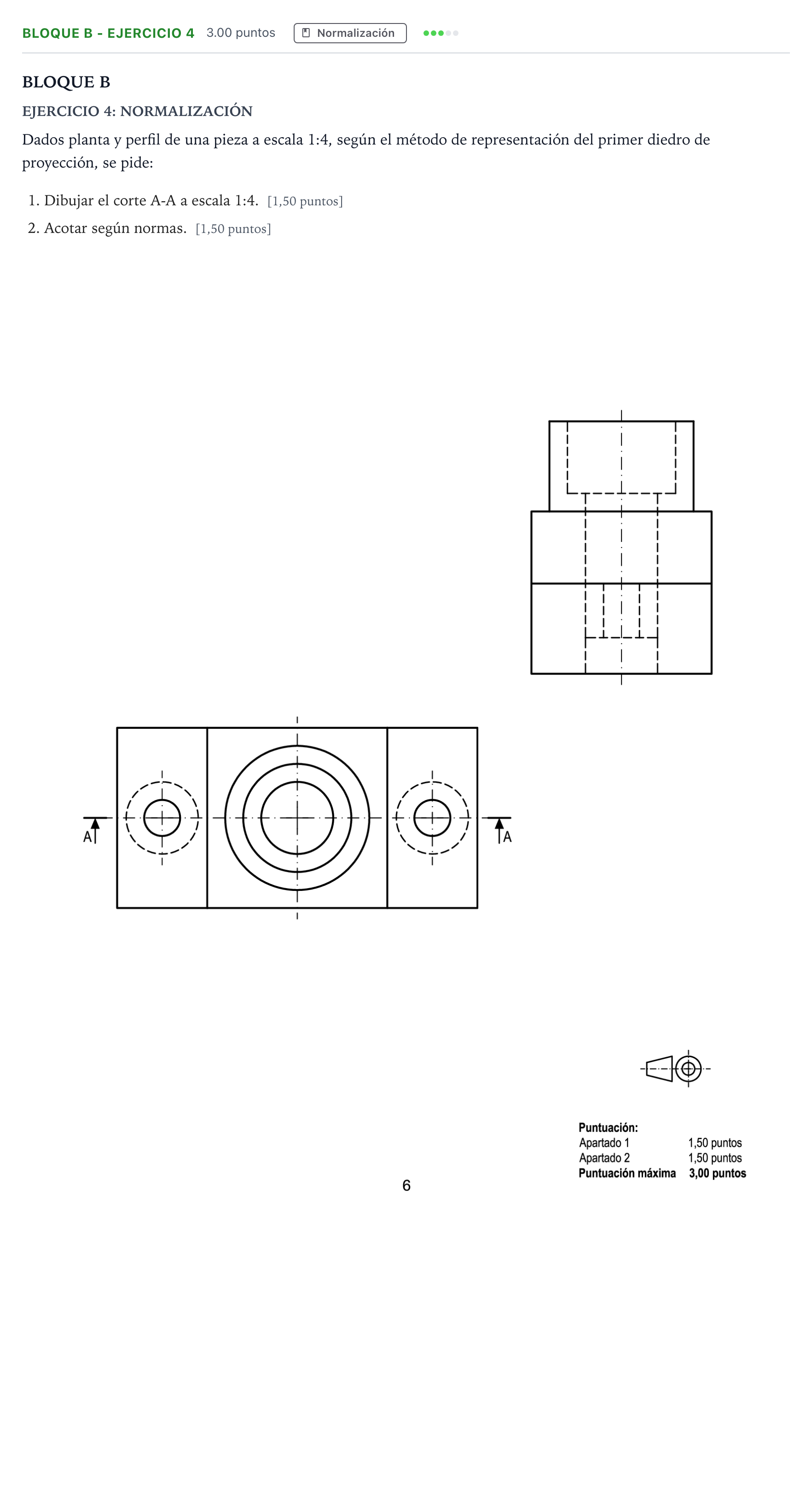

Bloque B - Ejercicio 4 · Dibujo técnico II PAU Andalucía Extraordinaria Suplente 2022

1. Dibujar el corte A-A a escala 1:4. 2. Acotar según normas.

Solución: 1. Corte A-A (Alzado cortado a escala 1:4): - Ubicación en la posición normalizada del alzado, alineado verticalmente sobre la planta y a la izquierda del perfil. - Contorno exterior: base prismática de mayor anchura con rebajes escalonados a ambos extremos y cuerpo cilíndrico superior centrado. - Taladros laterales: se representan en corte con sus aristas visibles en línea continua gruesa y sus respectivos ejes de simetría en línea de trazo y punto fina. - Cavidad central: sección longitudinal del taladro y vaciado interior concéntrico escalonado según las generatrices visibles. - Rayado: trazos paralelos a 45° continuos finos en todas las partes macizas cortadas por el plano A-A, con separación uniforme. 2. Acotación según normas UNE-EN ISO: - Cotas totales (dimensión máxima): longitud, anchura y altura total de la pieza. - Cotas de posición: distancia entre los centros de los taladros laterales y respecto a los planos o ejes de simetría. - Cotas de forma: diámetros de los cilindros exteriores e interiores precedidos del símbolo $\varnothing$ cuando no sea evidente en la vista, radios de redondeos (si procede) con la letra $R$, y alturas de los distintos escalones y profundidades de taladros. - Disposición de líneas de cota y auxiliares sin cruzarse entre sí ni con líneas de arista principal.
