Bloque B - Ejercicio 4 · Dibujo técnico II PAU Andalucía Ordinaria Reserva 2023

Tema: Normalización · Del examen Ordinaria Reserva (2023)

Enunciado

BLOQUE B

EJERCICIO 4: NORMALIZACIÓN

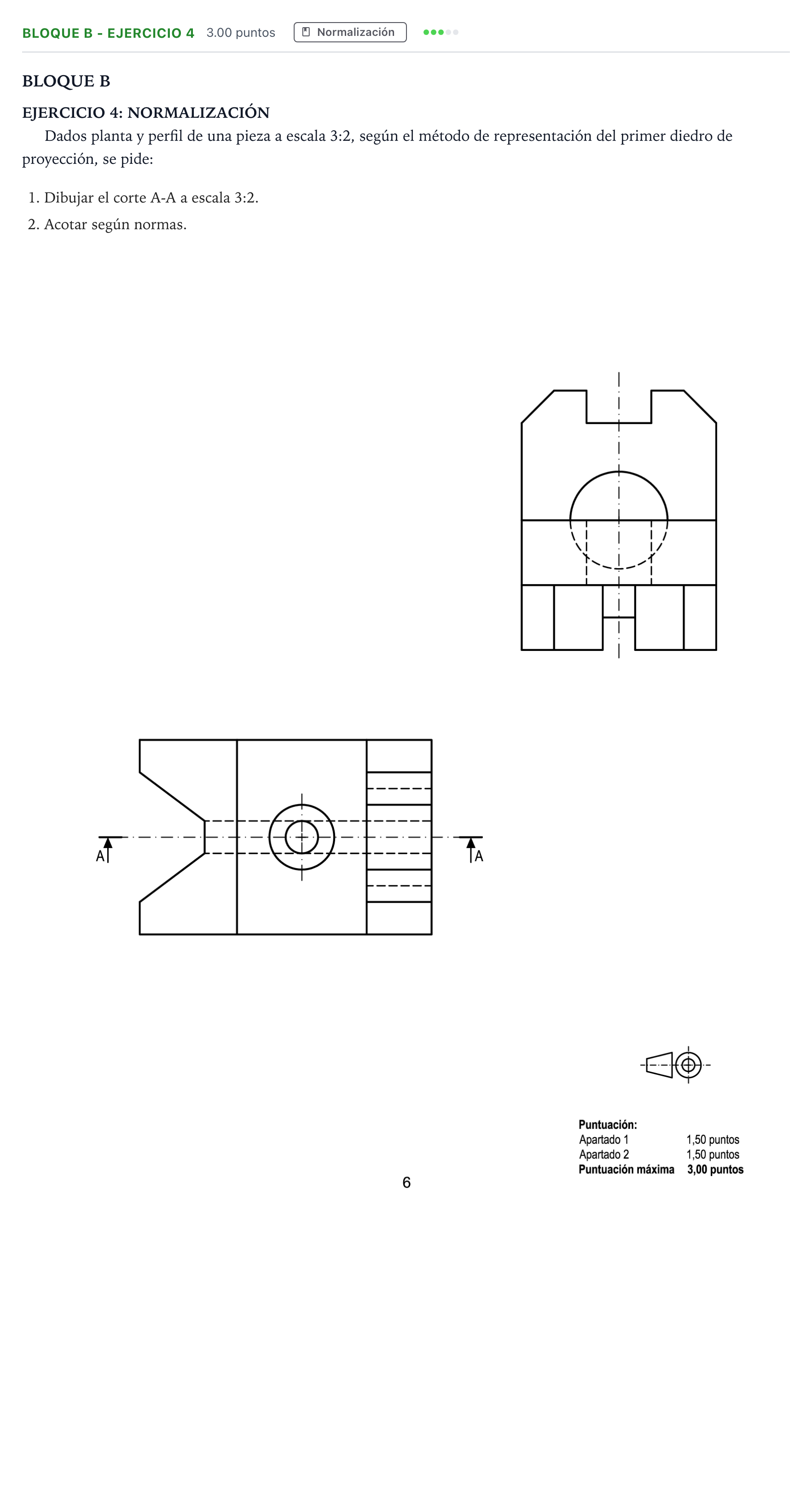

Dados planta y perfil de una pieza a escala 3:2, según el método de representación del primer diedro de proyección, se pide:

Dibujar el corte A-A a escala 3:2.

Acotar según normas.

Enunciado: Bloque B - Ejercicio 4 · Dibujo técnico II PAU Andalucía Ordinaria Reserva 2023

Solución

Según los criterios oficiales de corrección

1. Dibujar el corte A-A a escala 3:2. 2. Acotar según normas.

Solución: 1. Corte A-A: Representación del alzado en corte longitudinal total según la traza A-A indicada en la planta. Se rayan a 45° con línea fina continua las zonas seccionadas del material macizo. Se representan los dos escalonamientos cilíndricos del orificio pasante vertical y las hendiduras/ranuras de los extremos visibles tras el corte. 2. Acotación: Acotación completa y no redundante según la norma UNE-EN ISO 129-1, indicando dimensiones totales (longitud, anchura, altura), posiciones de ejes de simetría y diámetros de los taladros cilíndricos con el símbolo ∅\varnothing.
