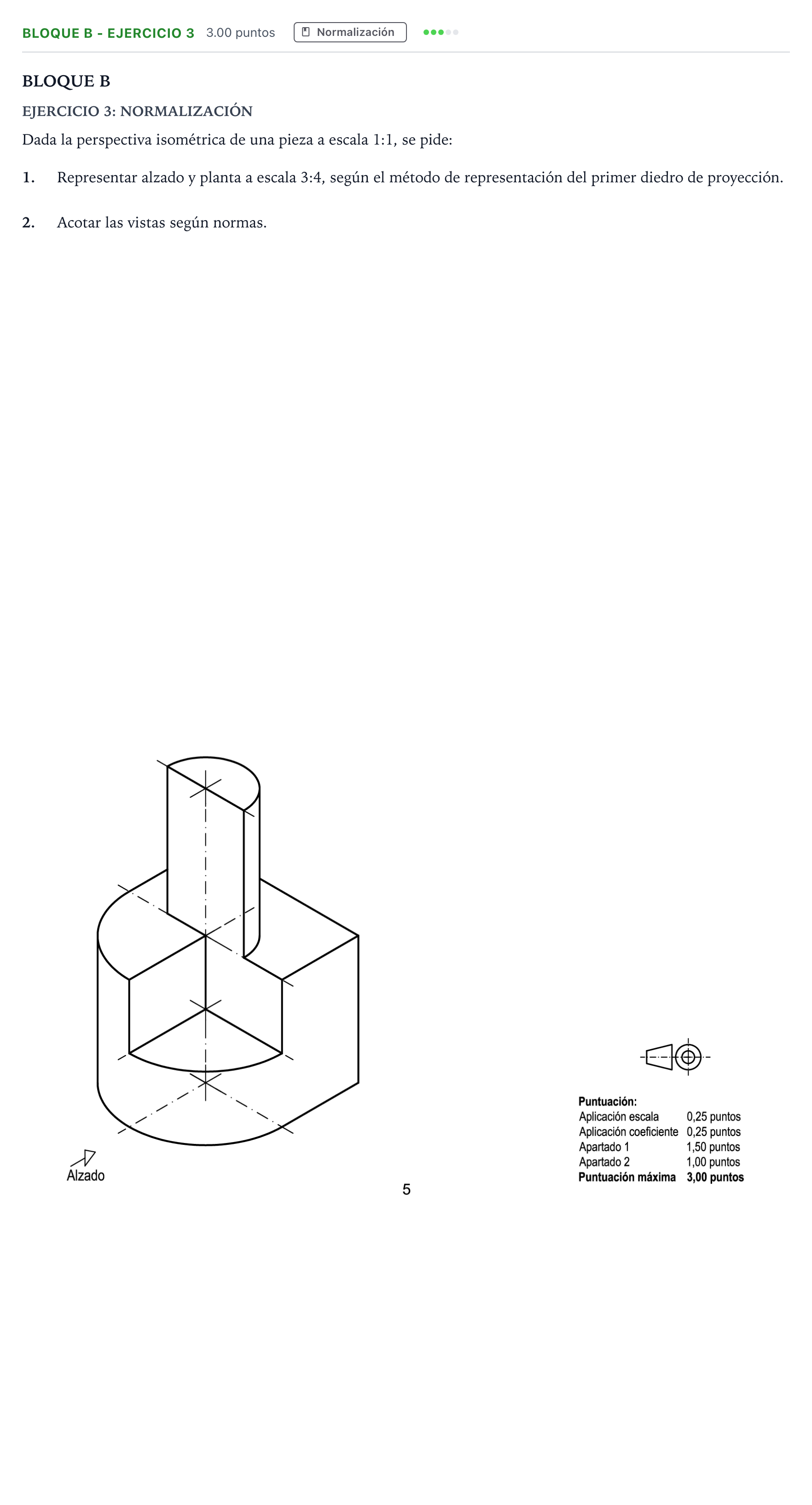

Bloque B - Ejercicio 3 · Dibujo técnico II PAU Andalucía Extraordinaria Suplente 2022

1. Representar alzado y planta a escala 3:4, según el método de representación del primer diedro de proyección. 2. Acotar las vistas según normas.

Solución: 1. Vistas diédricas (sistema europeo, escala 3:4): Forma de la pieza: - Base de altura H. En planta es un semicírculo de radio R (hacia el observador del alzado) unido a un rectángulo 2R × R situado detrás. La base no es un cilindro. - Rebaje en la base: un sector de 90° del semidisco, desde la cara superior hasta H/2. Lo limitan dos planos verticales que pasan por el eje: uno por el diámetro y otro perpendicular a él, a la derecha. - Semicilindro superior de radio r ≈ R/2 y altura ≈ H, coaxial con el semicírculo. Su cara plana está sobre el diámetro de la base y su parte curva queda hacia atrás. Alzado (mirando según la flecha): - Rectángulo 2R × H con el eje vertical en el centro. - En la mitad derecha superior, el escalón del rebaje: horizontal a H/2 y vertical sobre el eje. - Encima, el rectángulo 2r × H del semicilindro, centrado en el eje. Planta (debajo del alzado): - Contorno formado por el rectángulo 2R × R (atrás) más el semicírculo de radio R (delante). - La línea del diámetro y la línea perpendicular que limitan el cuadrante rebajado. - El arco de radio r del semicilindro, con su cara plana sobre el diámetro. - Ejes con trazo y punto fino. 2. Acotación (UNE-EN ISO 129): - R de la base y R del semicilindro. - Profundidad R del rectángulo posterior. - Altura de la base H, profundidad del rebaje H/2 y altura total. - Cada cota una sola vez, sin acotar sobre aristas ocultas. - Las medidas reales se obtienen de la perspectiva dividiendo entre 0,816 y se multiplican por 0,75 para dibujar.
