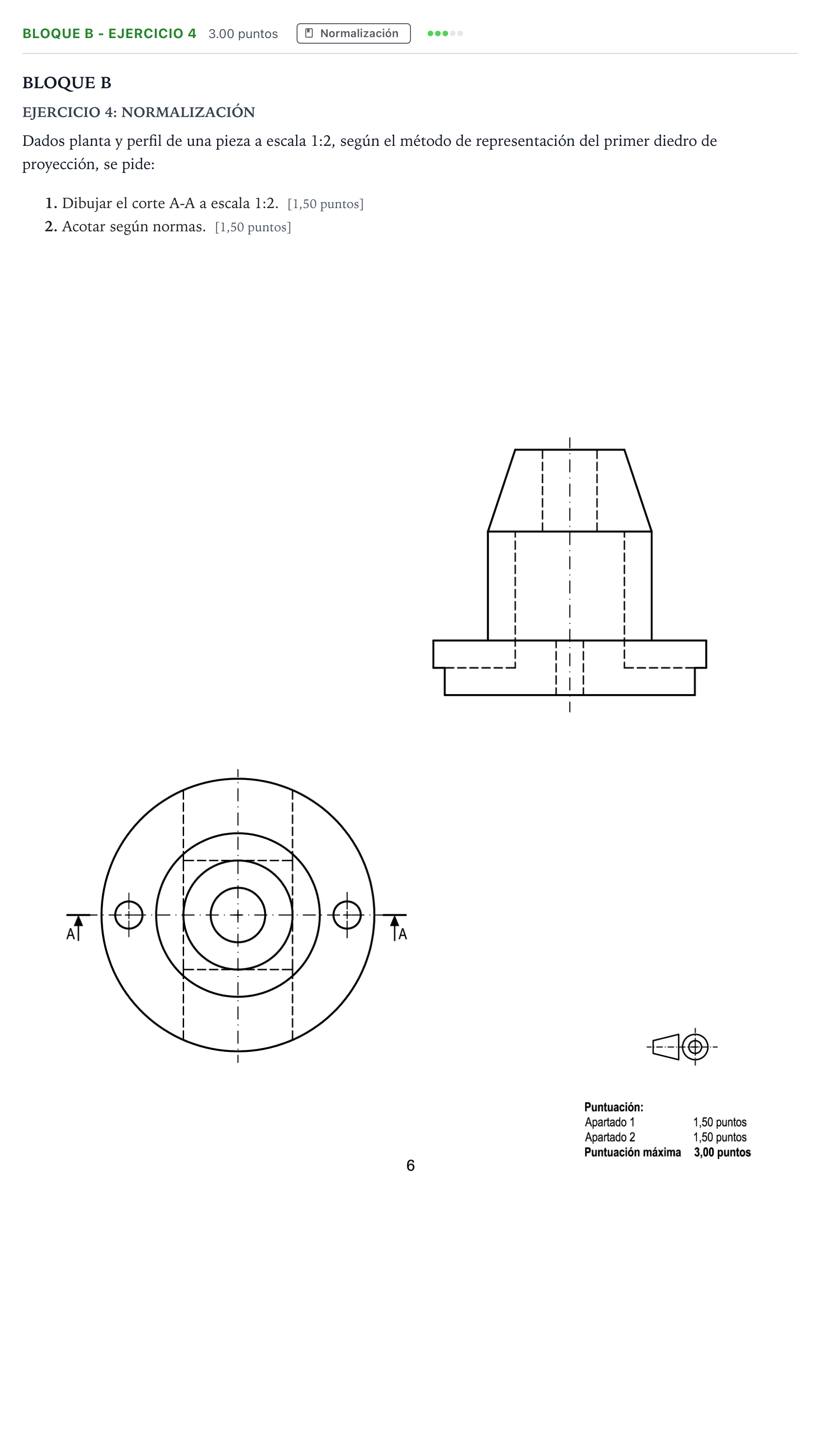

Bloque B - Ejercicio 4 · Dibujo técnico II PAU Andalucía Ordinaria Suplente 2023

1. Dibujar el corte A-A a escala 1:2. 2. Acotar según normas.

Solución: 1. Corte A-A (corte total por el plano de simetría que contiene los centros de los dos taladros laterales), dibujado en la posición del alzado, encima de la planta y alineado con ella y con el perfil: - Base escalonada de dos cilindros coaxiales: el superior, de mayor diámetro (igual al círculo exterior de la planta), y el inferior, algo menor. - Dos taladros cilíndricos pasantes verticales que atraviesan toda la base a ambos lados del eje. En el corte aparecen como huecos sin rayar limitados por aristas vistas, cada uno con su eje. - Cuerpo cilíndrico central (diámetro igual al círculo intermedio de la planta) rematado por un tronco de cono cuya base menor tiene el diámetro del círculo siguiente de la planta. - Interior: una cavidad prismática de sección cuadrada (lado igual a la base menor del cono) que sube desde la cara inferior hasta el plano de unión cilindro-cono. Sobre ella, un taladro cilíndrico axial menor atraviesa el tronco de cono hasta la cara superior. - En la parte inferior de la base, una ranura rectangular pasante del mismo ancho que la cavidad y de la altura del escalón inferior, perpendicular al plano de corte. En el corte coincide en anchura con la cavidad. - Rayado fino a 45°, con la misma inclinación y separación, en todas las zonas macizas cortadas (ambos lados de la cavidad, entre cavidad y taladros y en el tronco de cono). No se rayan los huecos y las antiguas aristas ocultas pasan a línea gruesa vista. - Ejes en trazo y punto fino: eje de revolución y ejes de los dos taladros. 2. Acotación según normas (cifras en medidas reales, es decir, el doble de lo medido en el dibujo a 1:2): - En el corte: diámetros con el símbolo Ø de las dos partes de la base, del cuerpo cilíndrico, de la base menor del cono y del taladro axial. Alturas de los dos escalones de la base, del cuerpo cilíndrico, del tronco de cono y altura total. Altura de la cavidad cuadrada y altura de la ranura. - En la planta: lado de la cavidad cuadrada (con el símbolo □) o anchura de la ranura, distancia entre centros de los taladros laterales y diámetro de los taladros (2×Ø). - Cotas sin redundancias ni cruces, con líneas auxiliares y de cota finas y cifras normalizadas.
