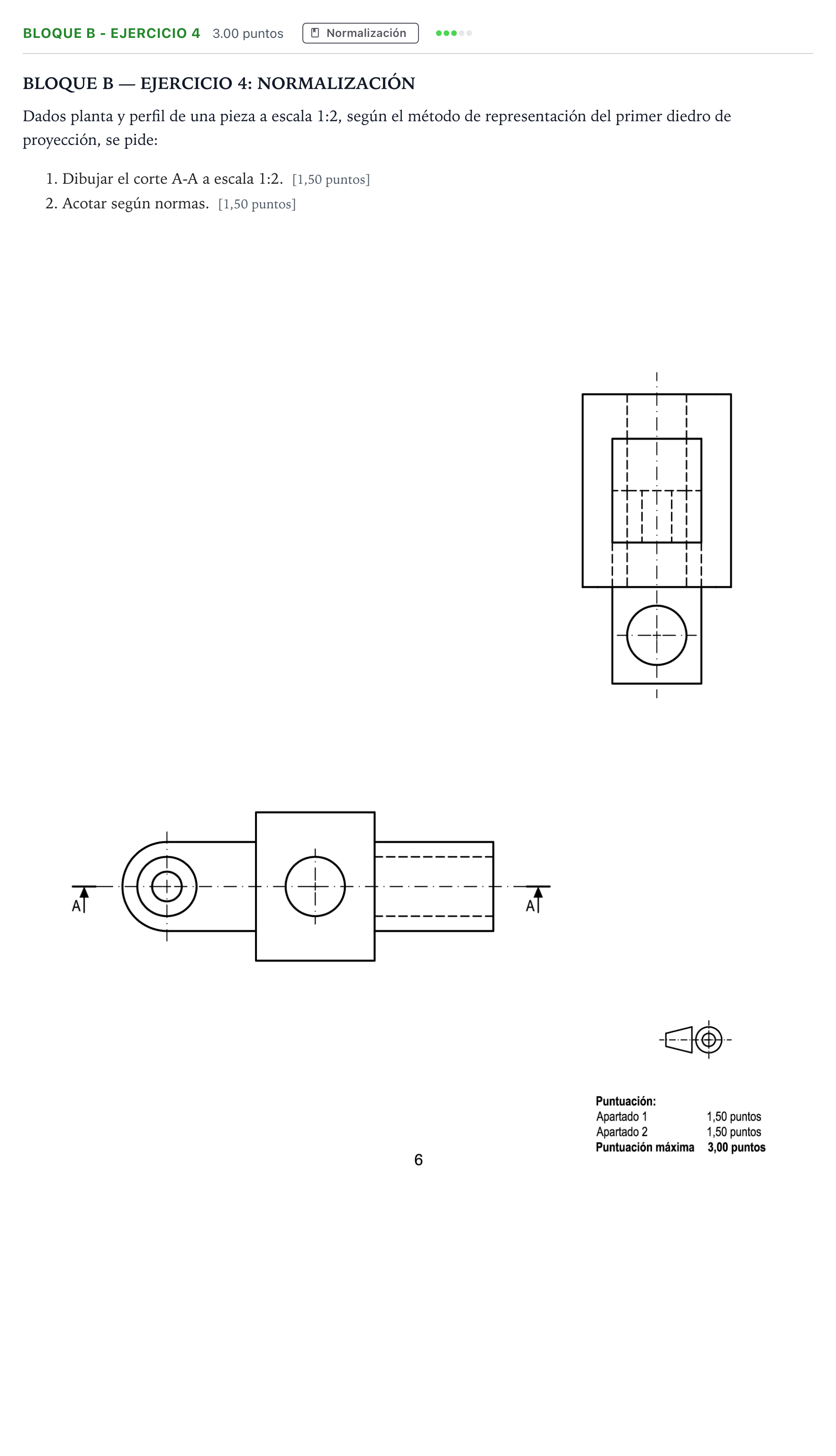

Bloque B - Ejercicio 4 · Dibujo técnico II PAU Andalucía Extraordinaria Titular 2023

1. Dibujar el corte A-A a escala 1:2. 2. Acotar según normas.

Solución: 1. Representación del corte A-A: - Ubicación: Situado sobre la planta, en la posición normalizada del alzado según el sistema europeo (primer diedro). - Geometría seccionada (de izquierda a derecha): - Extremo redondeado izquierdo: orejeta con taladro pasante vertical. Se secciona el espesor de la orejeta a ambos lados del taladro (rayado a 45° con línea fina continua). - Cuerpo prismático central: sección del taladro vertical pasante y de las paredes macizas cortadas a ambos lados (rayadas a 45° con la misma inclinación y separación). - Prolongación derecha: cilindro/prisma con orificio ciego o pasante horizontal. El corte longitudinal muestra el orificio interior y el rayado de las paredes superior e inferior cortadas. - Aristas vistas de fondo: se dibujan con línea gruesa continua las aristas visibles del cuerpo central y los cambios de sección. - Ejes de simetría y de revolución dibujados con línea fina de trazo y punto. 2. Acotación normalizada: - Cotas de dimensión: - Diámetro del taladro de la orejeta izquierda y radio exterior del redondeo. - Diámetro del taladro vertical del cuerpo central. - Diámetro o dimensiones del orificio horizontal y de la prolongación derecha. - Dimensiones generales (longitud total, anchura total y altura total de la pieza). - Alturas de los distintos escalones y espesor de la orejeta. - Cotas de posición: - Distancia entre ejes de los taladros cilíndricos y respecto a planos de referencia/simetría. - Criterios de normalización: - Líneas de cota y auxiliares con línea fina continua, flechas normalizadas, cifras de cota legibles desde abajo o desde la derecha (método 1), sin duplicidad de cotas innecesarias.
