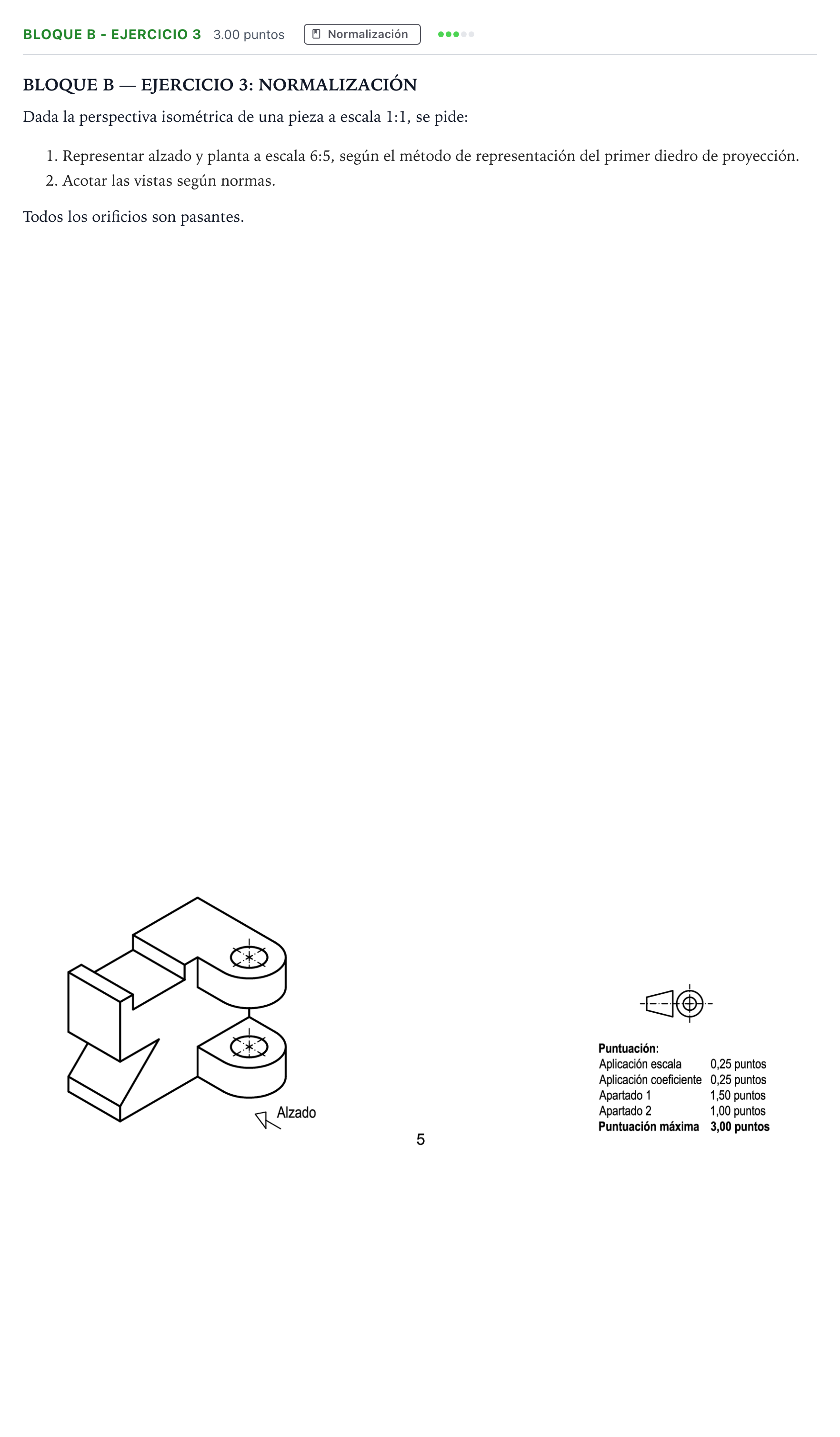

Bloque B - Ejercicio 3 · Dibujo técnico II PAU Andalucía Extraordinaria Titular 2023

1. Representar alzado y planta a escala 6:5, según el método de representación del primer diedro de proyección. 2. Acotar las vistas según normas.

Solución: 1. Vistas diédricas normalizadas (escala 6:5 con coeficiente de reducción isométrico): - Alzado (vista según la flecha indicada): - Muestra el perfil vertical de la pieza con su ranura superior en la parte izquierda, el chaflán/escalón inferior y las dos orejetas cilíndricas salientes a la derecha. - Los orificios cilíndricos de las orejetas se representan en alzado mediante sus generatrices de contorno aparente con líneas ocultas (trazos) y sus correspondientes ejes de simetría (trazo y punto fino). - Planta (situada debajo del alzado, en correspondencia diédrica): - En la parte derecha se observan las orejetas redondeadas en verdadera magnitud circular con los orificios pasantes concéntricos (línea continua gruesa) y las cruces de ejes de simetría. - A la izquierda se proyecta la ranura prismática transversal y el plano inclinado/chaflán inferior. 2. Acotación normalizada: - Cotas de dimensión funcional: diámetros de los dos taladros pasantes (símbolo $\varnothing$), radio exterior de las orejetas ($R$), anchura y profundidad de la ranura superior, altura y ángulo/longitud del chaflán inferior. - Cotas de posición: distancia entre el eje de los taladros y la cara de referencia posterior, altura entre los centros de las dos orejetas. - Cotas totales: longitud total, anchura total y altura total de la pieza. - Las cifras de cota deben expresar las dimensiones reales de la pieza (escala 1:1 sin reducción), situadas sobre la línea de cota o según norma ISO/UNE, sin duplicidades.
