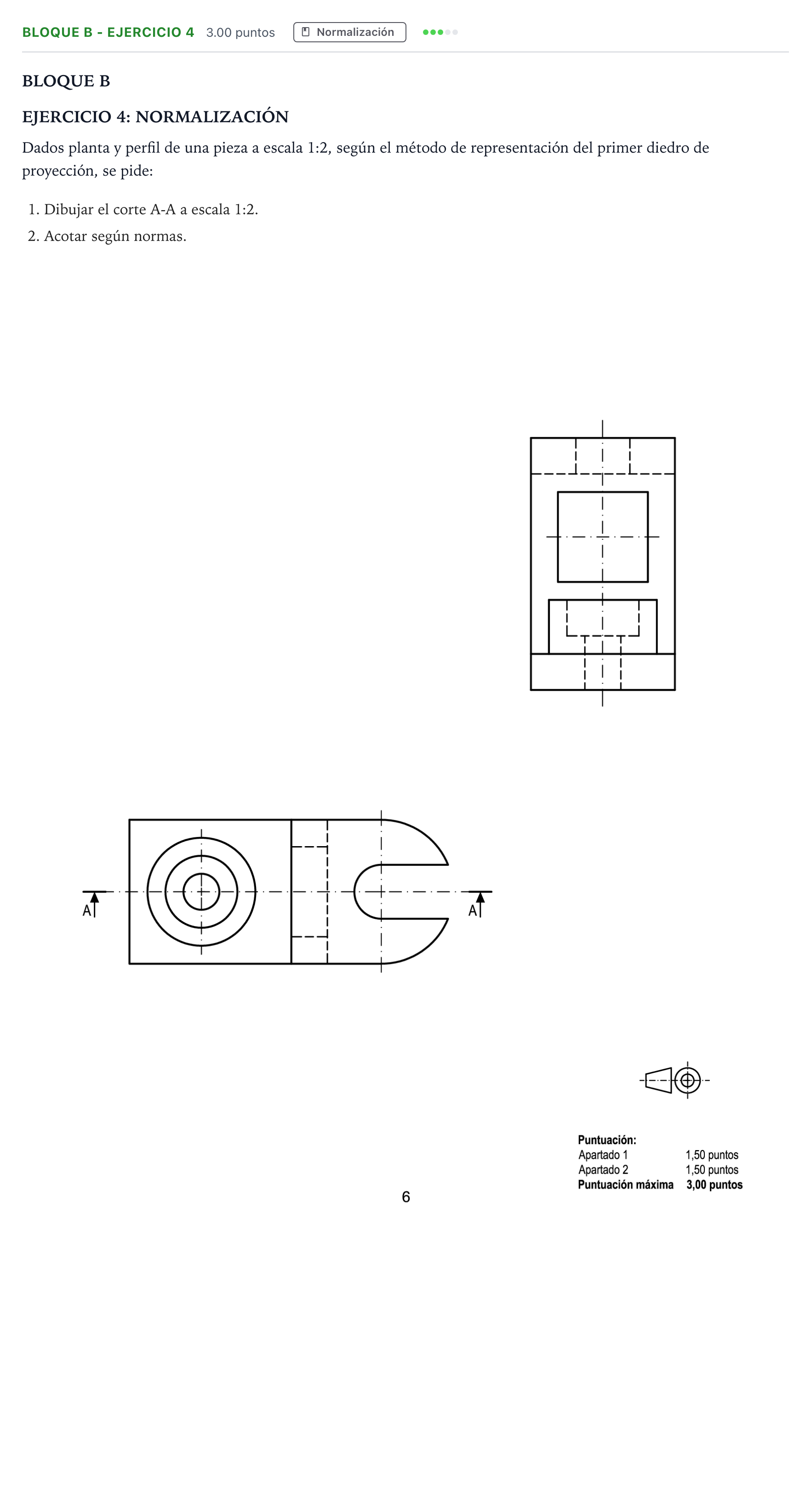

Bloque B - Ejercicio 4 · Dibujo técnico II PAU Andalucía Extraordinaria Suplente 2023

1. Dibujar el corte A-A a escala 1:2. 2. Acotar según normas.

Solución: 1. Corte A-A a escala 1:2: Representación del alzado seccionado por el plano de simetría longitudinal A-A en su correspondiente posición normalizada (arriba a la izquierda, alineado horizontalmente con el perfil y verticalmente con la planta): - Contorno exterior con la base rectangular y las diferentes alturas de la pieza. - Sección de la parte cilíndrica vertical (agujero y rebaje circular/avellanado). - Sección del taladro/vaciado horizontal intermedio y la hendidura o ranura semicilíndrica del extremo redondeado derecho. - Rayado normalizado a 45° con línea fina continua exclusivamente en las superficies sólidas cortadas. - Trazado de ejes de revolución y de simetría. 2. Acotación según normas: - Definición dimensional completa de la pieza (cotas funcionales y de posición, diámetros $\varnothing$, radios $R$, alturas, anchuras y profundidades totales y parciales). - Cifras de cota correspondientes a las dimensiones reales del objeto (teniendo en cuenta la escala 1:2). - Disposición normalizada de líneas de cota, líneas auxiliares de cota y flechas sin intersecciones indebidas.
