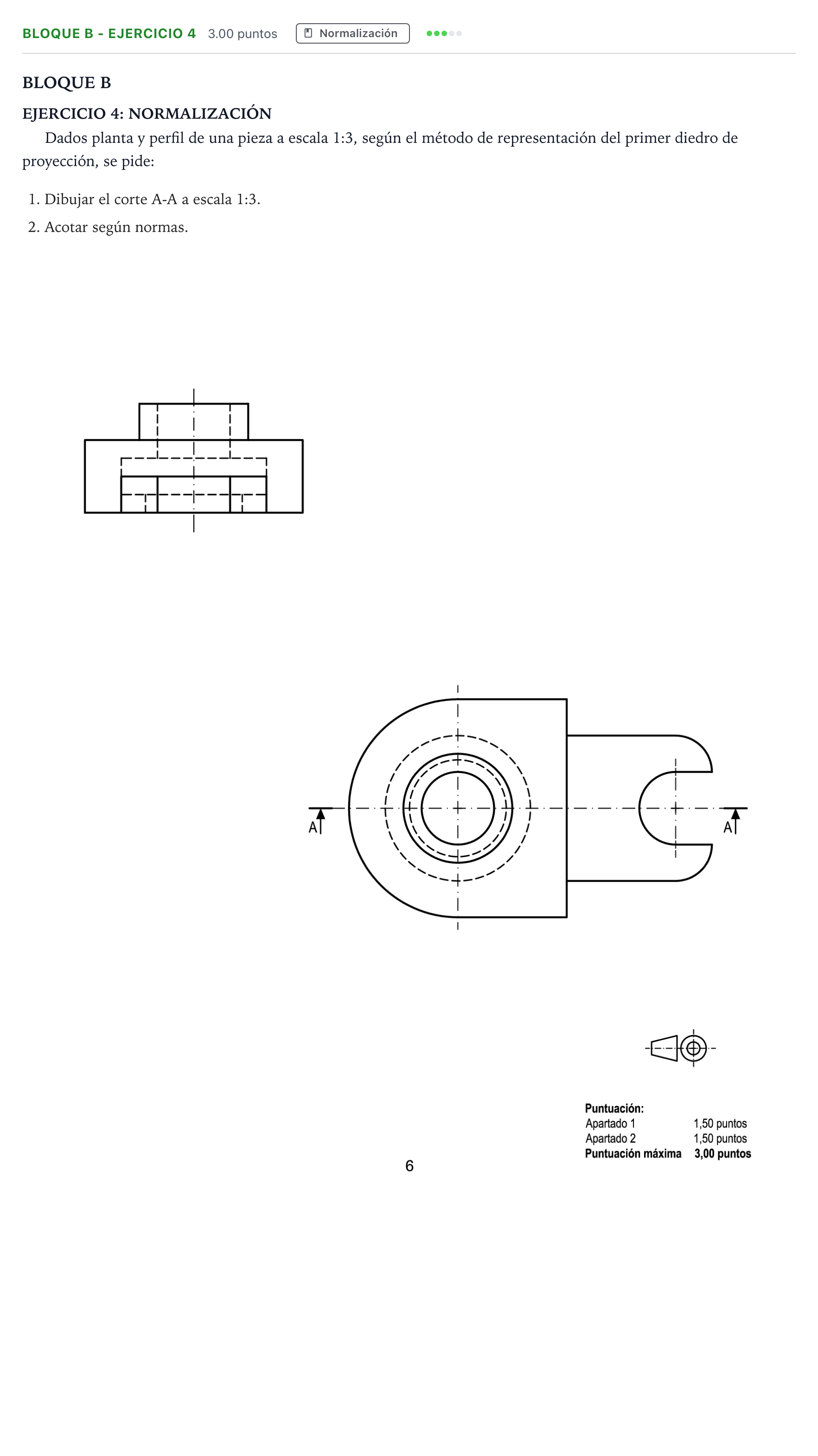

Bloque B - Ejercicio 4 · Dibujo técnico II PAU Andalucía Extraordinaria Reserva 2023

1. Dibujar el corte A-A a escala 1:3. 2. Acotar según normas.

Solución: Representación del alzado en corte longitudinal A-A a escala 1:3 y acotación normalizada completa: - Corte A-A (1,50 puntos): - Trazado de las aristas vistas del contorno exterior y escalonamientos cilíndricos interiores cortados por el plano de simetría longitudinal A-A. - Supresión de aristas ocultas innecesarias al quedar definidas en el corte. - Rayado a 45° con trazo continuo fino de todas las partes macizas atravesadas por el plano secante (paredes cilíndricas y base). - Representación de los ejes de simetría y de revolución correspondientes. - Acotación (1,50 puntos): - Definición completa y sin redundancias de las cotas dimensionales y de posición (diámetros y radios precedidos por los símbolos $\varnothing$ y $R$ cuando corresponda, alturas de los escalones y longitud/anchura total). - Disposición correcta de líneas auxiliares de cota, líneas de cota, flechas y cifras de cota según la norma UNE-EN ISO 129.
