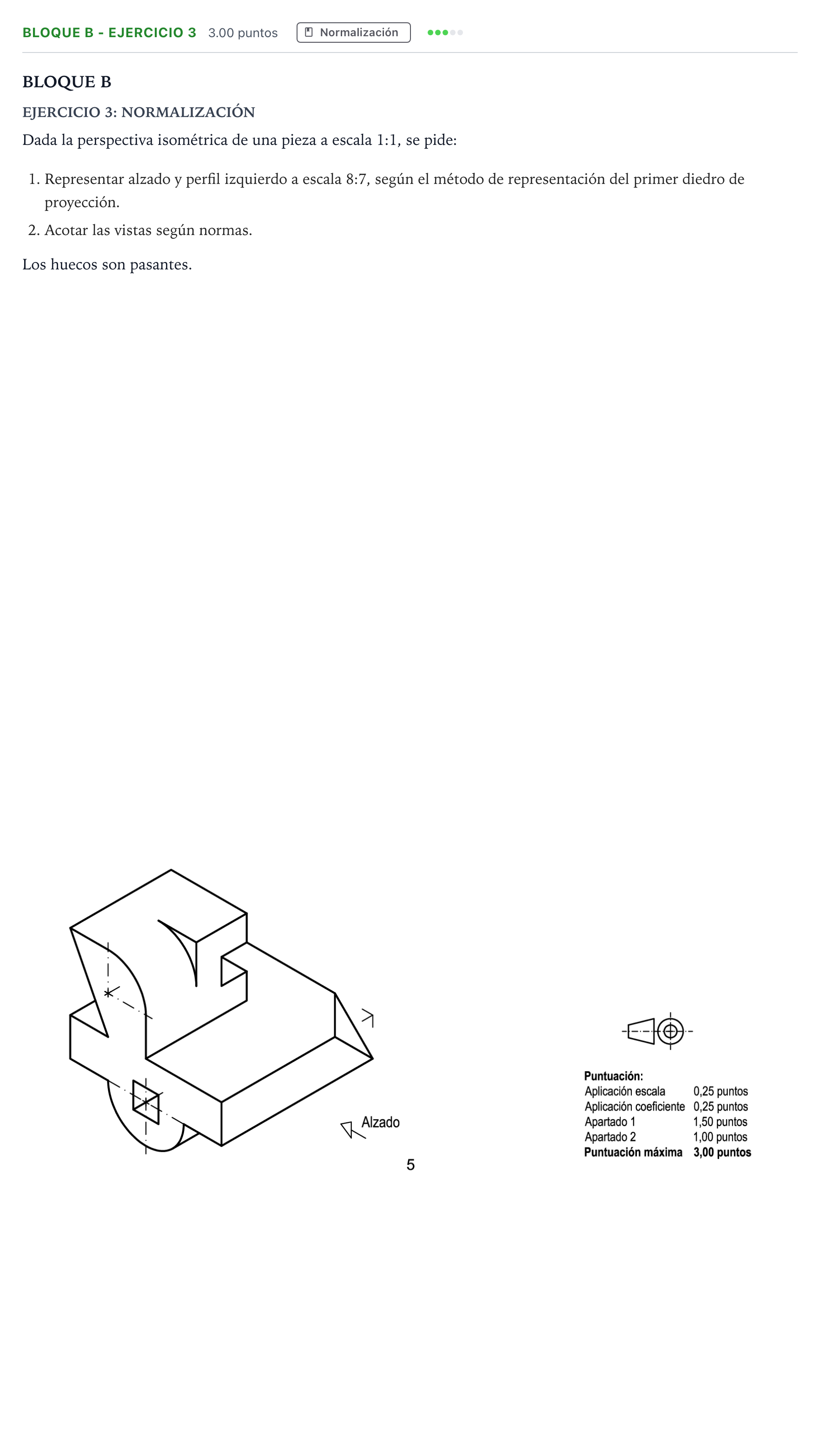

Bloque B - Ejercicio 3 · Dibujo técnico II PAU Andalucía Extraordinaria Suplente 2023

1. Representar alzado y perfil izquierdo a escala 8:7, según el método de representación del primer diedro de proyección. 2. Acotar las vistas según normas.

Solución: Representación técnica de las vistas normalizadas: - Alzado (mirando según la flecha indicada): contorno exterior mostrando la base semicilíndrica inferior con eje, el orificio pasante prismático cuadrado en el centro, la rampa a la derecha y el perfil curvo superior con el rebaje o ranura rectangular. - Perfil izquierdo (dispuesto a la derecha del alzado): se proyectan las anchuras de la pieza, el redondeo semicilíndrico superior, el corte o diedro en cuña oblicua y las aristas ocultas con líneas de trazos correspondientes al vaciado rectangular y al orificio cuadrado pasante. - Escala y coeficiente: aplicación correcta de la escala 8:7 y la desconsideración/consideración del coeficiente de reducción isométrica según el procedimiento adecuado. - Acotación: disposición normalizada de líneas de cota, líneas auxiliares, flechas y cifras correspondientes a dimensiones totales (longitud, anchura, altura), radios/diámetros y posición de los huecos pasantes sin reiteraciones innecesarias.
