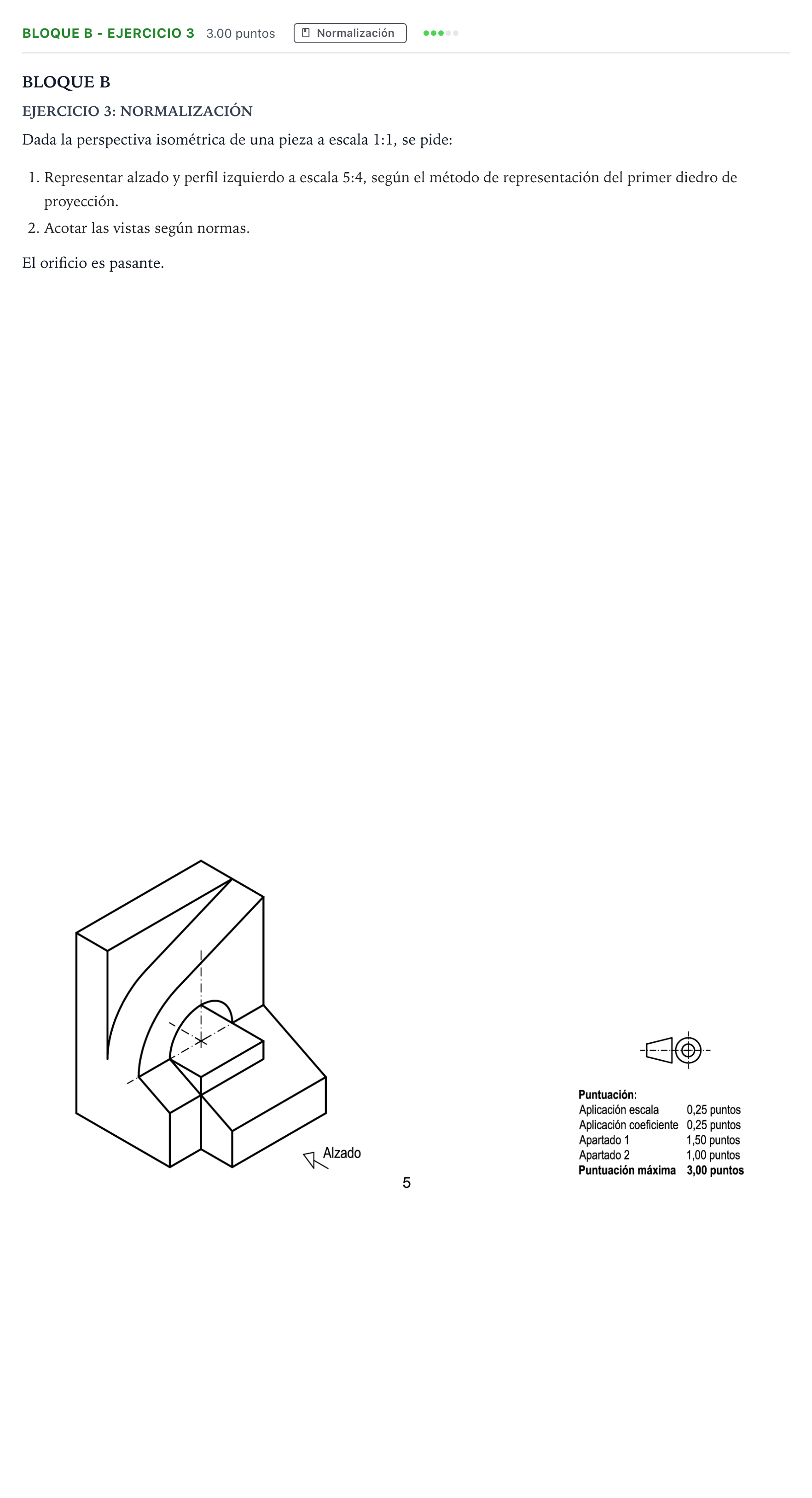

Bloque B - Ejercicio 3 · Dibujo técnico II PAU Andalucía Extraordinaria Reserva 2023

1. Representar alzado y perfil izquierdo a escala 5:4, según el método de representación del primer diedro de proyección. 2. Acotar las vistas según normas.

Solución: Representación técnica normalizada en sistema europeo (primer diedro): - Alzado (mirando según la dirección indicada por la flecha): - Contorno exterior con el chaflán/rampa curva posterior y el escalón anterior. - Eje de simetría y contorno del taladro circular cilíndrico pasante. - Aristas ocultas correspondientes al vaciado inferior y partes posteriores no visibles. - Perfil izquierdo (situado a la derecha del alzado): - Vista lateral mostrando el grosor de la pieza, el perfil del escalón delantero y la curvatura del nervio o plano inclinado. - Líneas discontinuas representando las aristas del orificio pasante y su eje de revolución. - Escala y coeficiente: - Aplicación de la escala 5:4 considerando el coeficiente de reducción isométrica (si procede según el criterio). - Acotación: - Acotación completa según normas UNE/ISO (dimensiones totales de altura, anchura, profundidad, posición de centros y diámetro del orificio pasante con símbolo $\varnothing$, radios de curvatura con $R$, sin duplicar cotas ni acotar sobre aristas ocultas).
