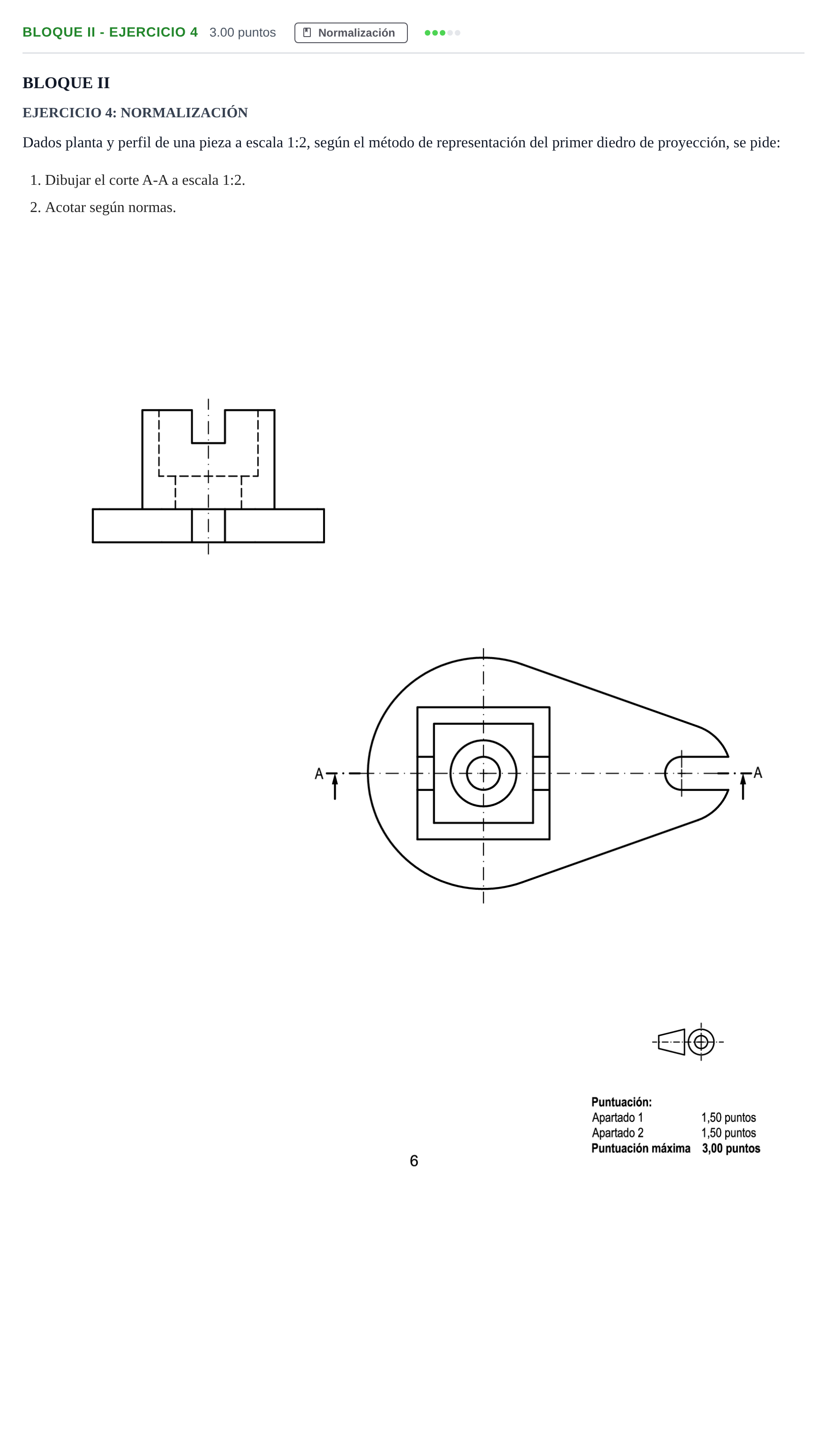

Bloque II - Ejercicio 4 · Dibujo técnico II PAU Andalucía Ordinaria Titular 2024

1. Dibujar el corte A-A a escala 1:2. 2. Acotar según normas.

Solución: 1. Corte A-A (escala 1:2): - Se dibuja la vista correspondiente al alzado en corte total a lo largo del plano A-A, situado en la posición normalizada según el sistema europeo (directamente sobre la planta o alineado según correspondencia diédrica). - Zonas macizas seccionadas: se rayan con líneas continuas finas a $45^\circ$ con el mismo espaciado y orientación en toda la pieza. - El plano A-A corta la base, la ranura derecha en forma de U (que queda abierta, viéndose la arista de fondo), el orificio central pasante/cilíndrico (se representan sus contornos interiores vistos sin rayar el hueco) y el saliente prismático superior con sus respectivos cajeados/rebajes. - Las líneas ocultas no se dibujan en las vistas seccionadas salvo que sean estrictamente necesarias. 2. Acotación normalizada: - Cotas de dimensión y posición según norma UNE-EN ISO 129. - Acotación de diámetros y radios con sus símbolos correspondientes ($\varnothing$ y $R$). - Distribución de cotas entre la planta y el corte A-A, evitando duplicidades y cruces de líneas auxiliares con líneas de cota.
