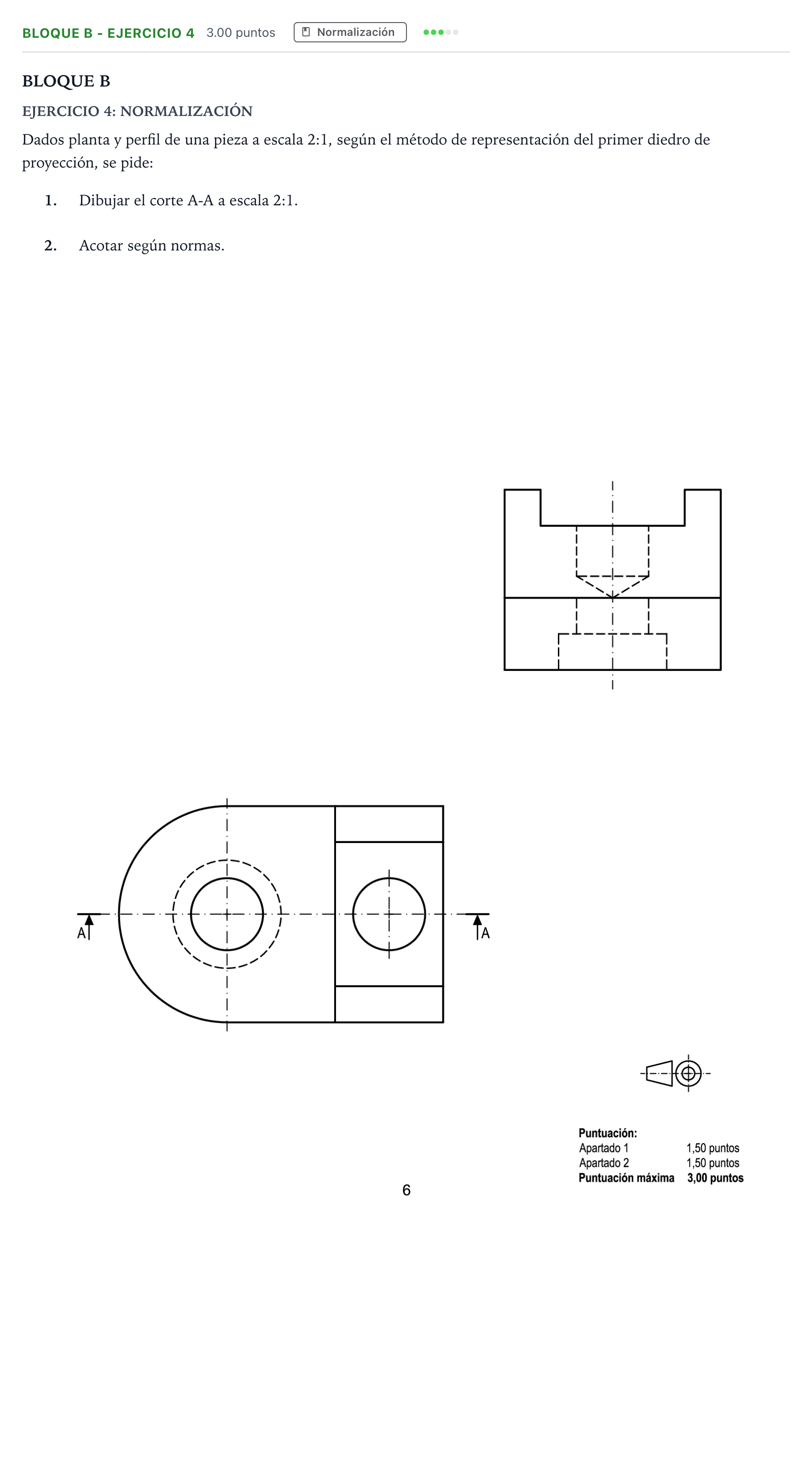

Bloque B - Ejercicio 4 · Dibujo técnico II PAU Andalucía Ordinaria Suplente 2022

1. Dibujar el corte A-A a escala 2:1. 2. Acotar según normas.

Solución: 1. Corte A-A a escala 2:1: - Corte total por el plano longitudinal de simetría A-A. Se dibuja en el lugar del alzado, alineado en vertical con la planta y en horizontal con el perfil. - Parte izquierda (extremo semicilíndrico, de menor altura, hasta la línea inferior del perfil): taladro pasante vertical de Ø igual al círculo de trazo continuo de la planta. Desde la cara inferior lleva una cajera cilíndrica concéntrica de Ø mayor (la circunferencia discontinua de la planta), con la profundidad que da el perfil. - Parte derecha (bloque más alto): - Canal longitudinal superior en U, limitado por dos paredes laterales. En el corte aparece como un escalón: la superficie del fondo del canal y, detrás, el contorno de la pared. - Taladro vertical ciego que parte del fondo del canal, con el mismo diámetro que el taladro de la izquierda. Termina en punta cónica (120°) sin llegar a la cara inferior. - Rayado a 45° con línea fina en todas las zonas macizas cortadas. No se rayan los huecos de los taladros, la cajera ni el canal. - Ejes de los taladros y del arco con trazo y punto fino. 2. Acotación según normas: - Cotas totales: longitud total, radio del extremo semicilíndrico, anchura total, altura total y altura de la parte izquierda. - Cotas de posición: distancia entre los ejes de los dos taladros, o de cada uno respecto a una referencia. - Cotas de forma: - Ø del taladro pasante, y Ø y profundidad de la cajera inferior. - Ø y profundidad del taladro ciego, con la punta cónica de 120°. - Anchura del canal (o espesor de las paredes) y profundidad del canal. - Diámetros con el símbolo Ø, situados preferentemente en el corte. Cotas no repetidas, con líneas de cota, flechas y cifras normalizadas.
