Bloque B - Ejercicio 4 · Dibujo técnico II PAU Andalucía Extraordinaria Titular 2022

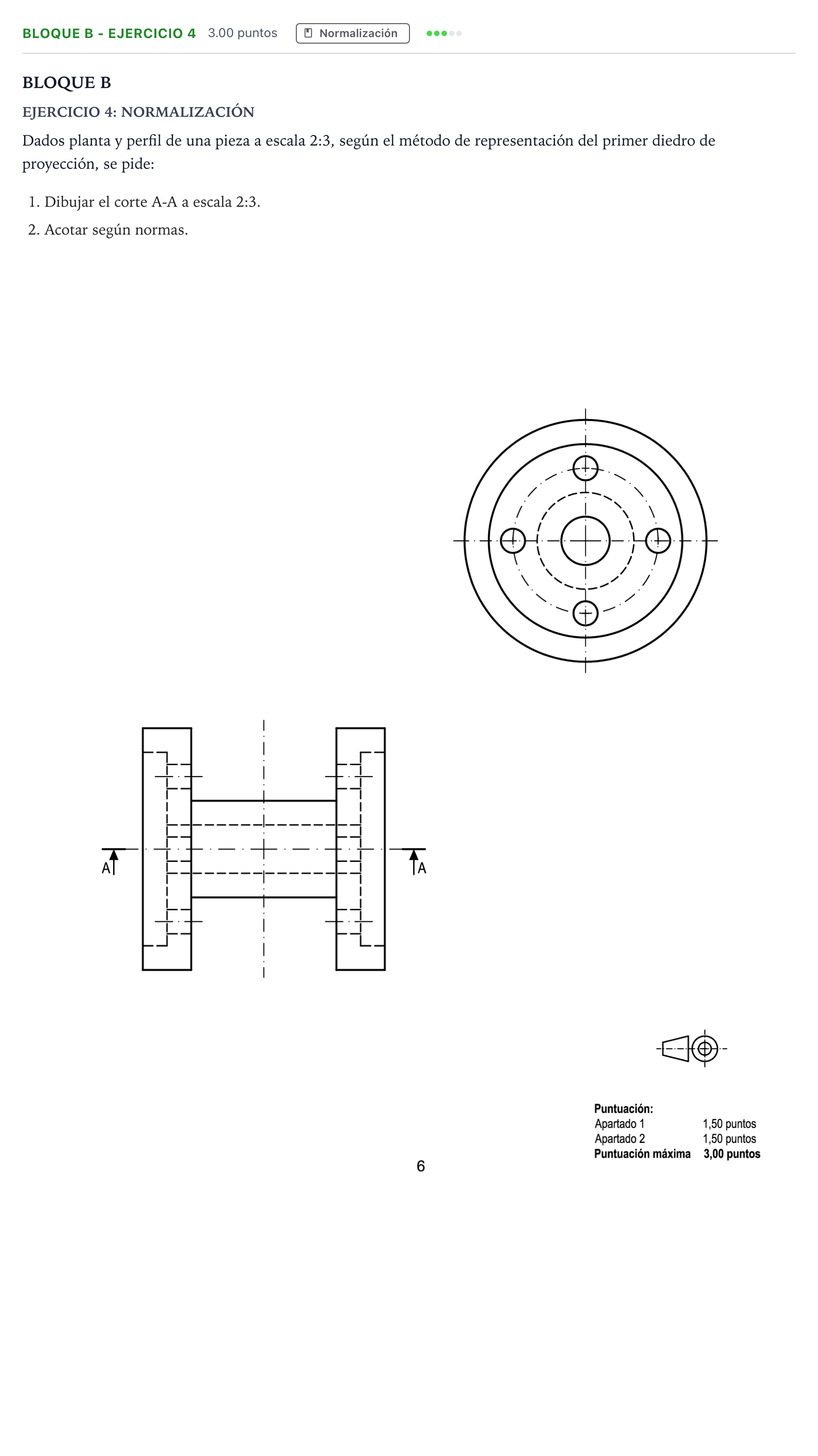

1. Dibujar el corte A-A a escala 2:3. 2. Acotar según normas.

Solución: 1. Corte A-A a escala 2:3: - Representación de la vista en corte longitudinal total, simétrica respecto al eje horizontal de revolución. - Sección de las paredes cilíndricas macizas rayadas a $45^\circ$ con línea continua fina. - Se representan abiertos (sin rayar) el orificio pasante central longitudinal y los dos taladros seccionados en cada una de las bridas extremas. - Inclusión de todos los ejes de simetría con línea de trazo y punto fino (eje longitudinal principal y ejes de los taladros). 2. Acotación normalizada: - Acotación de diámetros con el símbolo $\varnothing$: diámetro exterior de las bridas extremas, diámetro del cuello cilíndrico central, diámetro del orificio pasante central, diámetro del rebaje circular de las caras exteriores y diámetro de la circunferencia donde se distribuyen los centros de los 4 taladros. - Acotación de los taladros de las bridas (indicando cantidad y diámetro, ej. $4\times \varnothing$ o $8\times \varnothing$ si son idénticos en ambos extremos). - Acotación de cotas lineales de longitud: longitud total de la pieza, espesor de las bridas, profundidad del rebaje frontal y longitud del tramo central (evitando cadenas cerradas de cotas). - Correcta disposición de líneas de cota, flechas normalizadas, cifras de cota paralelas y no cortadas por líneas del dibujo.
