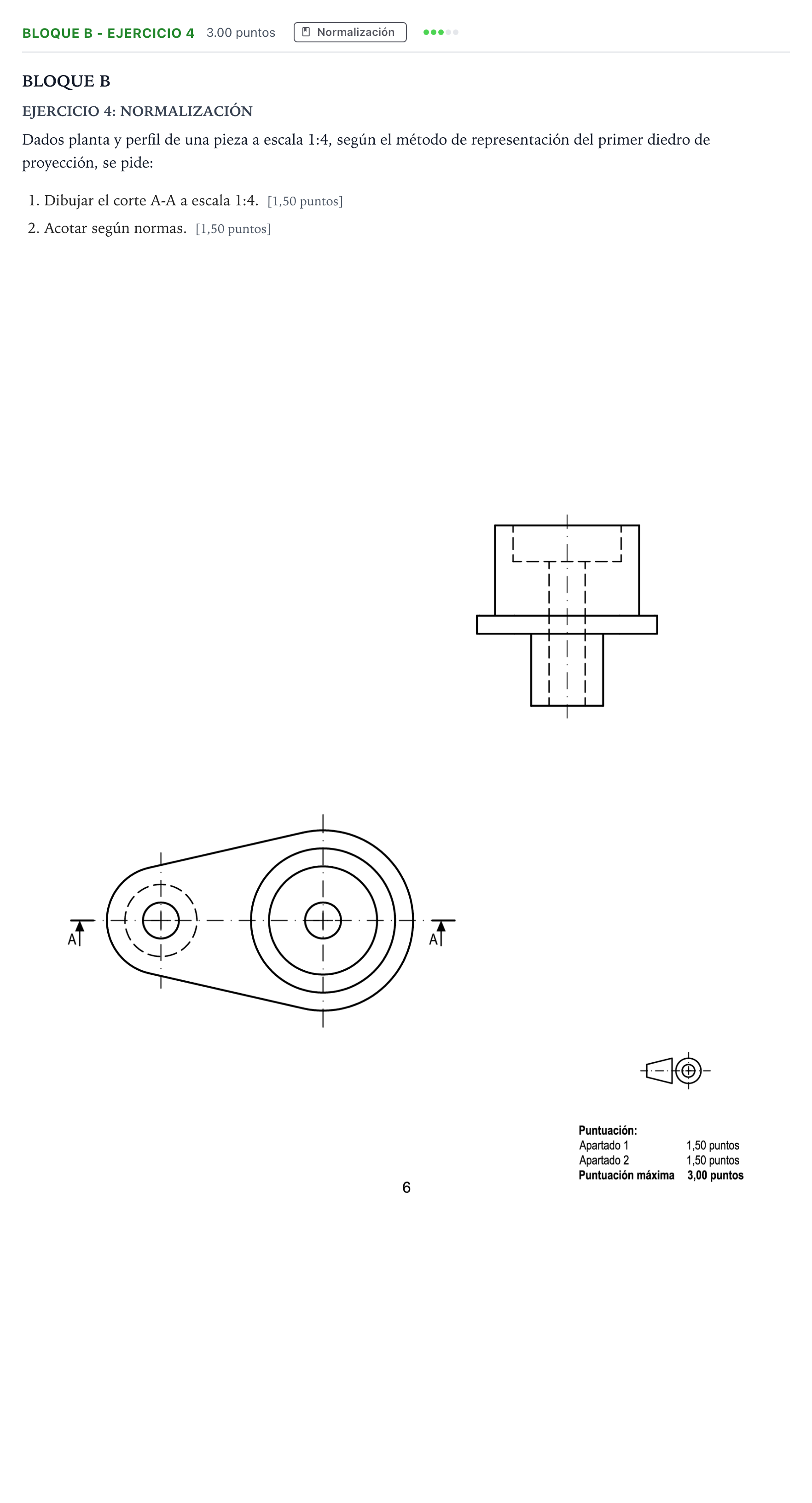

Bloque B - Ejercicio 4 · Dibujo técnico II PAU Andalucía Ordinaria Reserva 2022

1. Dibujar el corte A-A a escala 1:4. 2. Acotar según normas.

Solución: 1. Realización del corte A-A a escala 1:4: - El corte se sitúa en la posición de alzado, alineado verticalmente con la planta. El plano A-A pasa por los ejes de ambos cuerpos. - Placa base: se dibuja como una franja continua de espesor constante. Une la orejeta izquierda, rematada con un radio, con el cuerpo derecho, cuyo contorno exterior es un radio mayor. - Cuerpo derecho: el cilindro superior, de diámetro algo menor que la placa, se eleva sobre ella. En su parte alta tiene un cajeado cilíndrico, de diámetro igual a la circunferencia intermedia de la planta y profundidad la del perfil. De su fondo arranca un taladro pasante que atraviesa el cilindro y la placa. Bajo la placa no hay ningún saliente en este cuerpo. - Cuerpo izquierdo: bajo la orejeta sobresale un cilindro (vástago) inferior. Su diámetro es el de la circunferencia discontinua de la planta y su altura la que da el perfil. Un taladro pasante del mismo diámetro que el de la derecha atraviesa la placa y el vástago. - Rayado a 45° con línea fina continua en todas las zonas macizas seccionadas, con la misma orientación y separación por ser una única pieza. Los taladros y el cajeado quedan sin rayar. - Contornos y aristas vistas en línea continua gruesa; ejes de los taladros en línea fina de trazo y punto. No se representan líneas ocultas. 2. Acotación según normas: - Cotas de diámetro con el símbolo Ø: * cilindro superior; * cajeado; * taladros, mejor como 2×Ø si son iguales; * vástago inferior. - Radios exteriores de la placa, mayor y menor, con el símbolo R. - Cotas de altura y espesor: * altura del cilindro superior sobre la placa; * espesor de la placa; * profundidad del cajeado; * altura del vástago inferior; * altura total si no resulta redundante. - Cota de posición: distancia entre ejes de ambos cuerpos. - Criterios normativos UNE/ISO: * flechas reglamentarias; * líneas de cota y auxiliares sin cruces innecesarios; * cifras sobre la línea de cota, sin cotas duplicadas ni redundantes.
