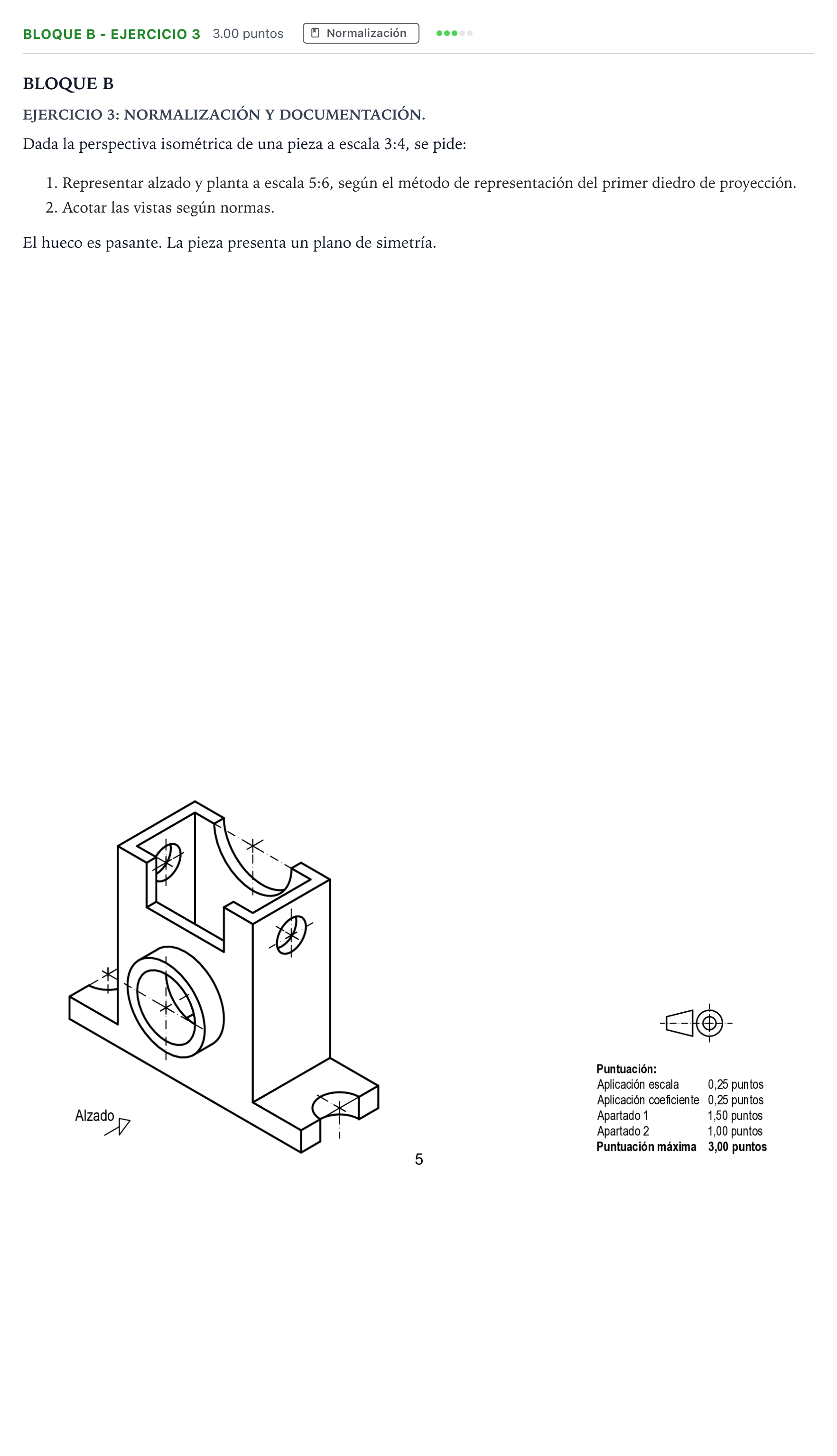

Bloque B - Ejercicio 3 · Dibujo técnico II PAU Andalucía Extraordinaria Reserva 2021

1. Representar alzado y planta a escala 5:6, según el método de representación del primer diedro de proyección. 2. Acotar las vistas según normas.

Solución: 1. Vistas (Alzado y Planta): - Alzado: Vista según la dirección indicada por la flecha. Muestra la silueta exterior simétrica con las dos orejetas inferiores con sus entallas/taladros semicilíndricos, el cuerpo prismático central con el resalte cilíndrico saliente y el taladro circular pasante, así como las paredes superiores y la escotadura cilíndrica superior. - Planta: Situada debajo del alzado (sistema europeo del primer diedro). Refleja la base rectangular con los chaflanes/rebajes laterales, el espesor de las paredes verticales, el hueco interior pasante y la proyección del casquillo/cilindro frontal. - Empleo de líneas de ejes de simetría (trazo y punto) para todos los elementos de revolución y el plano de simetría de la pieza. - Trazado de líneas ocultas necesarias con línea de trazos (para taladros pasantes en las vistas correspondientes). 2. Acotación según normas (UNE / ISO): - Cifras de cota correspondientes a las dimensiones reales de la pieza (escala 1:1 real). - Cotas de dimensión y de posición completas: longitud total, anchura total, altura total; diámetro del cilindro saliente y del taladro pasante; diámetros o radios de las ranuras semicilíndricas; espesores de pared y alturas de los centros de los orificios. - Correcta disposición de líneas auxiliares de cota, líneas de cota y flechas normalizadas sin cruzarse innecesariamente con las líneas de cota ni reiterar dimensiones redundantes gracias a la simetría.
