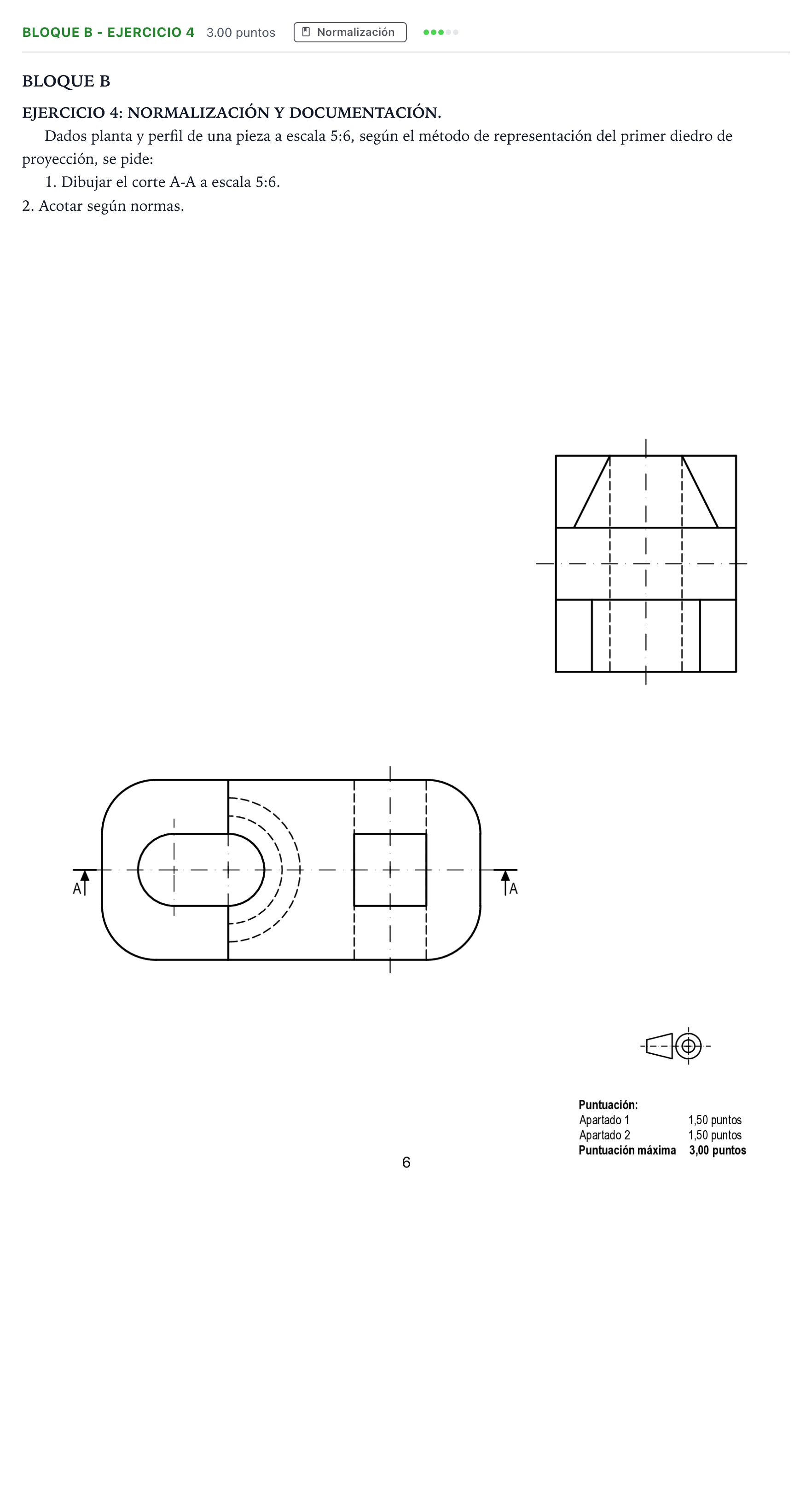

Bloque B - Ejercicio 4 · Dibujo técnico II PAU Andalucía Extraordinaria Reserva 2021

1. Dibujar el corte A-A a escala 5:6. 2. Acotar según normas.

Solución: 1. Corte A-A a escala 5:6: - Representación del alzado en corte longitudinal A-A en su posición normalizada respecto a la planta. - Correcta delineación del contorno exterior, escalón intermedio y orificios pasantes (orificio coliso / ranura alargada en un extremo, taladro cilíndrico escalonado / cónico central y vaciado prismático cuadrangular). - Rayado a 45° con línea continua fina de las zonas de material seccionadas, omitiendo el rayado en huecos interiores. - Representación de ejes de simetría y revolución correspondientes. 2. Acotación según normas: - Acotación completa y sin redundancias mediante cotas dimensionales y de posición. - Aplicación de símbolos normalizados (diámetros $\varnothing$, radios $R$, cuadrados $\square$). - Disposición adecuada de líneas de cota, líneas auxiliares de cota y cifras de cota según las normas UNE/ISO.
