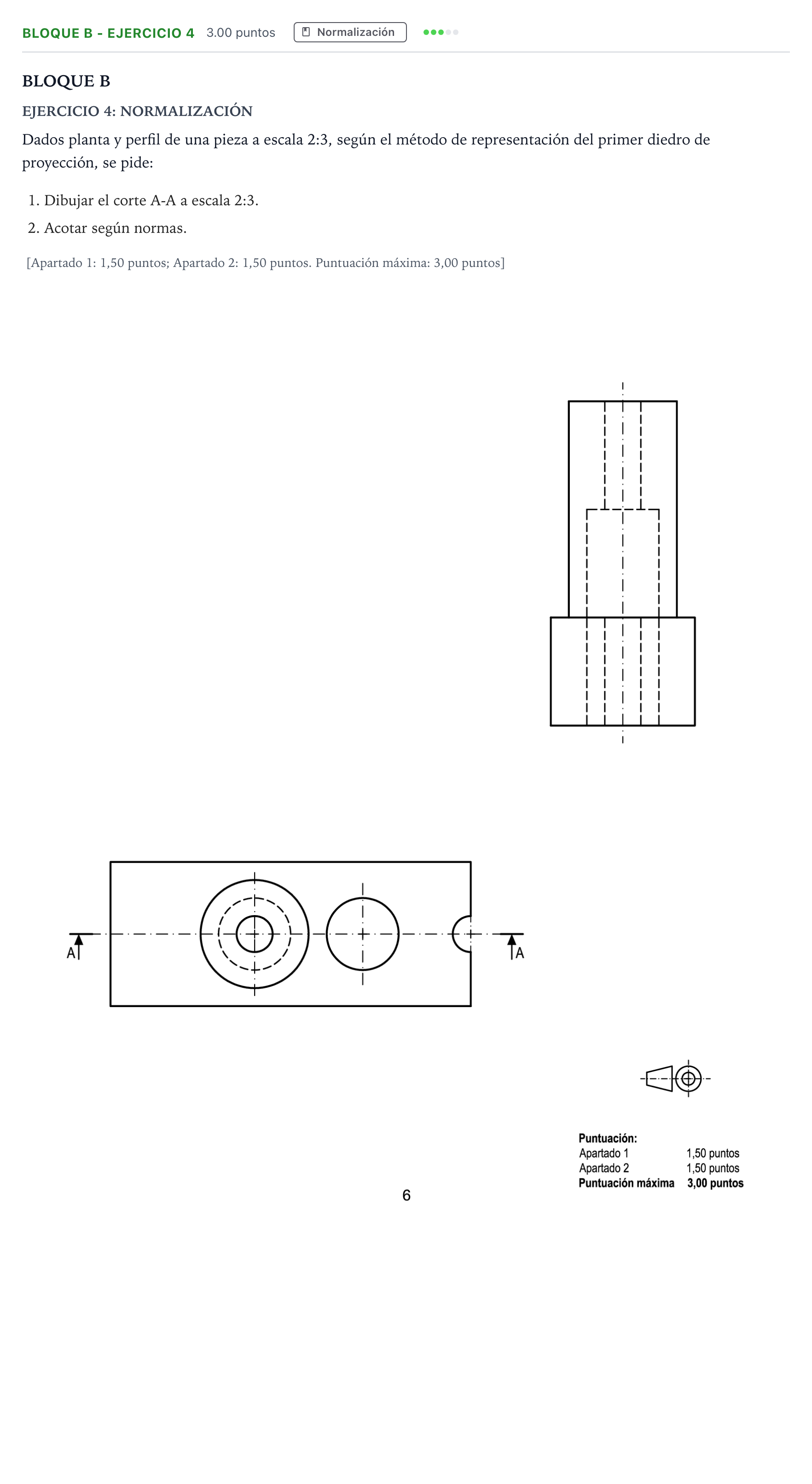

Bloque B - Ejercicio 4 · Dibujo técnico II PAU Andalucía Ordinaria Titular 2022

1. Dibujar el corte A-A a escala 2:3. 2. Acotar según normas.

Solución: 1. Corte A-A (Alzado en corte a escala 2:3): - Situado en correspondencia diédrica sobre la planta (en el lugar del alzado) y manteniendo la correspondencia de alturas con el perfil dado. - Contorno exterior: base prismática rectangular inferior y resalte cilíndrico superior vertical en la zona izquierda. - Secciones interiores vistas (en línea continua gruesa): - Orificio escalonado coaxial en el cilindro superior (taladro ciego/pasante escalonado). - Taladro cilíndrico pasante vertical intermedio a través de la base. - Entalla/ranura semicilíndrica vertical en el extremo derecho. - Rayado a 45° con línea continua fina en las zonas de material macizo atravesadas por el plano de corte A-A, con misma inclinación y separación regular. - No se representan líneas ocultas en la vista seccionada. - Ejes de revolución y simetría trazados con línea fina de trazo y punto. 2. Acotación normalizada (UNE-EN ISO 129-1): - Cotas dimensionales generales: longitud total, anchura total y altura total. - Cotas de forma de elementos cilíndricos: diámetros de los cilindros exterior e interiores precedidos del símbolo $\varnothing$, y radio de la ranura semicilíndrica precedido de $R$. - Cotas de posición: distancia entre ejes de los taladros/cilindros y distancias a los extremos de referencia de la pieza. - Cotas de altura de los escalones: profundidad del resalte y profundidades de taladros. - Disposición normalizada: líneas de cota continuas, flechas normalizadas, cifras de cota centradas sin tocar aristas ni cruzarse entre líneas auxiliares.
