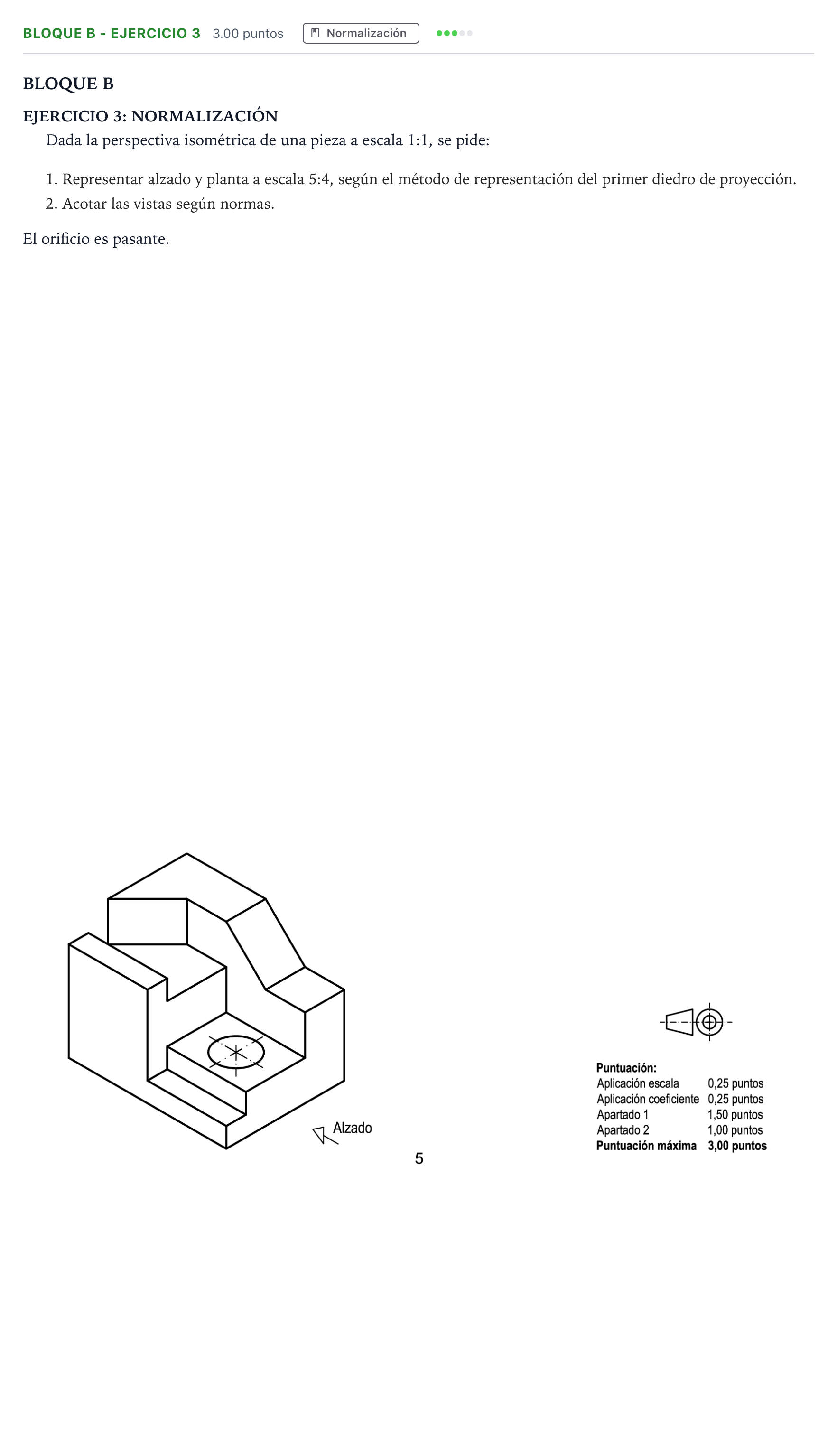

Bloque B - Ejercicio 3 · Dibujo técnico II PAU Andalucía Ordinaria Suplente 2022

1. Representar alzado y planta a escala 5:4, según el método de representación del primer diedro de proyección. 2. Acotar las vistas según normas.

Solución: Alzado y planta: - Alzado: Se proyecta desde la dirección indicada por la flecha. Muestra la silueta escalonada e inclinada del perfil derecho, el chaflán posterior a la izquierda y el orificio pasante representado mediante sus generatrices ocultas (líneas de trazos) y eje de simetría. - Planta: Situada debajo del alzado en correspondencia diédrica. Se observa la forma en planta con el escalón, el rebaje rectangular, la cara en pendiente y la circunferencia del orificio cilíndrico centrada con sus correspondientes ejes de simetría. Escala y coeficiente: - Medidas tomadas de la perspectiva isométrica multiplicadas por el factor de escala $5:4$ y aplicando el coeficiente de reducción isométrica ($c = 0{,}816$). Acotación: - Acotación completa según norma UNE: cotas de dimensiones totales (longitud, anchura, altura), cotas de posición y diámetro del orificio pasante (símbolo $\varnothing$), cotas de los escalones, chaflanes y planos inclinados, sin reiteraciones ni líneas de cota que se crucen con aristas.
