Bloque B - Ejercicio 3 · Dibujo técnico II PAU Andalucía Extraordinaria Suplente 2021

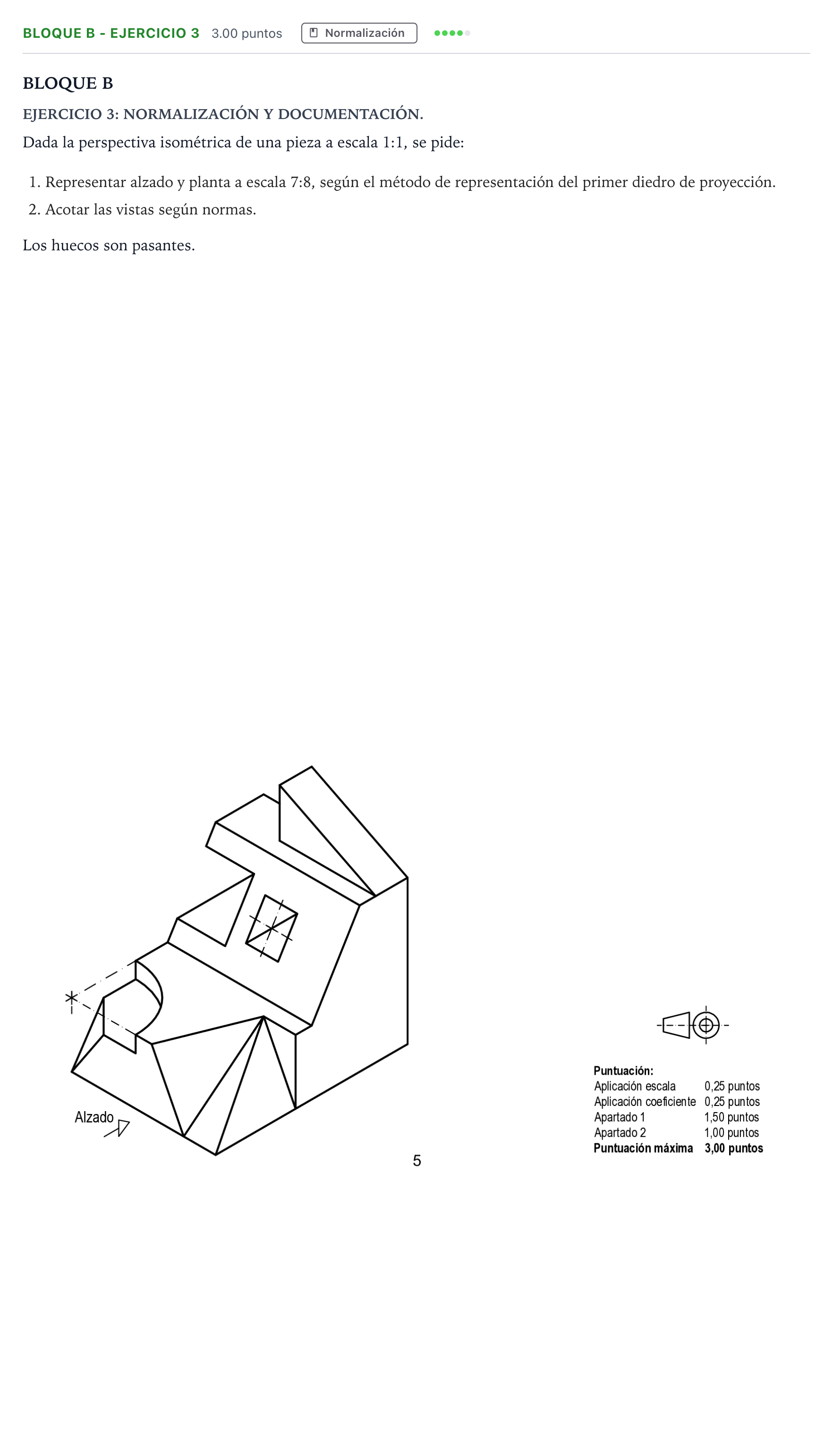

1. Representar alzado y planta a escala 7:8, según el método de representación del primer diedro de proyección. 2. Acotar las vistas según normas.

Solución: Representación técnica de las vistas diédricas (alzado y planta) y su correspondiente acotación normalizada: 1. Correspondencia y disposición de vistas: - Alzado: Se toma mirando según la flecha indicada en la perspectiva isométrica. Muestra el contorno trapezoidal inferior biselado, la rampa central con el hueco prismático pasante en trazos discontinuos (o continuos según la visibilidad), el taladro cilíndrico semicilíndrico superior y la pared vertical trasera con su remate triangular biselado. - Planta: Situada exactamente debajo del alzado, guardando rigurosa alineación y correspondencia de anchuras. Muestra el hueco rectangular/cuadrado pasante centrado en la rampa, el corte semicilíndrico frontal, las aristas inclinadas triangulares de las esquinas delanteras y la torre posterior. 2. Escala y coeficiente de reducción: - Dimensiones reales obtenidas desaplicando el coeficiente de reducción isométrico: $D_{\text{real}} = \frac{D_{\text{dibujo}}}{0{,}816}$. - Dimensiones representadas en las vistas: $D_{\text{vista}} = D_{\text{real}} \cdot \frac{7}{8}$. 3. Líneas normalizadas y huecos: - Ejes de simetría con línea fina de trazo y punto en el semicilindro y en el hueco prismático. - Aristas ocultas de los huecos pasantes representadas mediante línea de trazos de grosor medio. 4. Acotación según normas: - Cifras de cota correspondientes a las medidas reales (a escala 1:1). - Distribución equilibrada entre alzado y planta, evitando duplicidades y cruces de líneas de cota con líneas auxiliares.
