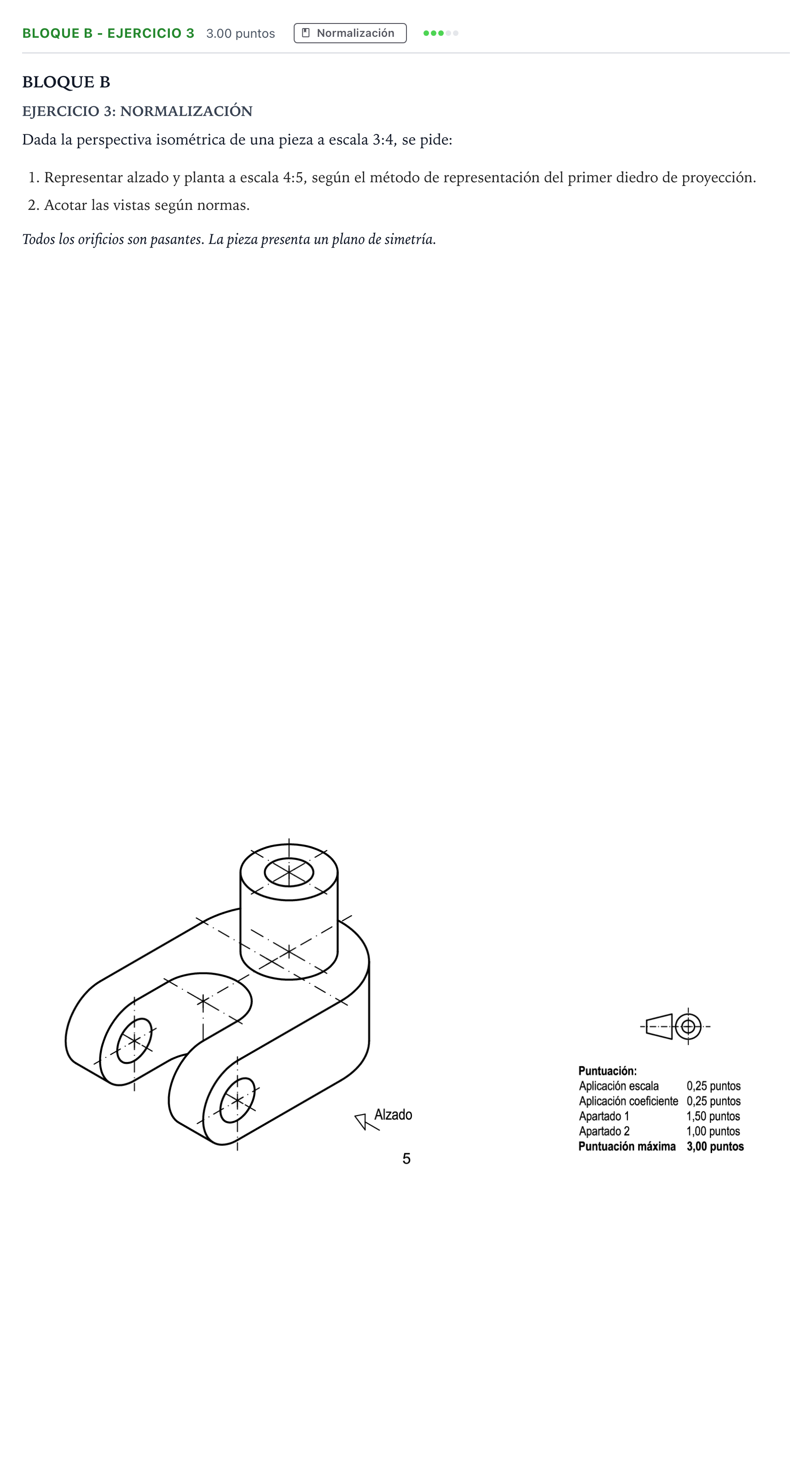

Bloque B - Ejercicio 3 · Dibujo técnico II PAU Andalucía Ordinaria Titular 2022

1. Representar alzado y planta a escala 4:5, según el método de representación del primer diedro de proyección. 2. Acotar las vistas según normas.

Solución: Vistas necesarias (Alzado y Planta): 1. Alzado (según flecha indicada): - Vista frontal en la que la horquilla queda a la izquierda y la torre cilíndrica a la derecha. - Se dibuja la base con sus extremos curvos (semicirculares) y el vaciado entre orejetas. - La torre cilíndrica vertical hueca, indicando en línea discontinua las generatrices ocultas de su orificio pasante central, o bien realizando un semicorte/corte total para mostrar el taladro interior. - Los orificios horizontales pasantes de las orejetas se proyectan con sus ejes y generatrices en arista oculta (o vista si se recurre al corte). 2. Planta (colocada debajo del alzado): - Contorno superior mostrando el plano de simetría horizontal. - Dos circunferencias concéntricas correspondientes a la torre cilíndrica exterior y al orificio interior pasante. - Las dos orejetas paralelas con su redondeo exterior concéntrico a los taladros cilíndricos, que aquí se representan en proyección con aristas ocultas/vistas. - Trazado de todos los ejes de simetría y centros correspondientes. 3. Acotación según normas (UNE / ISO): - Cotas dimensionales: diámetros de los cilindros ($\varnothing$) exterior e interior de la torre, diámetros de los taladros de las orejetas, radio de los redondeos exteriores ($R$), espesores de las orejetas, anchura del hueco central, espesor de la base y altura de la torre. - Cotas de posición: distancia entre centros de los taladros de las orejetas y el eje de la torre vertical cilíndrica. - Respeto a las reglas de no duplicidad de cotas, uso correcto de líneas de cota, líneas auxiliares, flechas normalizadas y colocación de cifras en escala natural de la pieza real.
