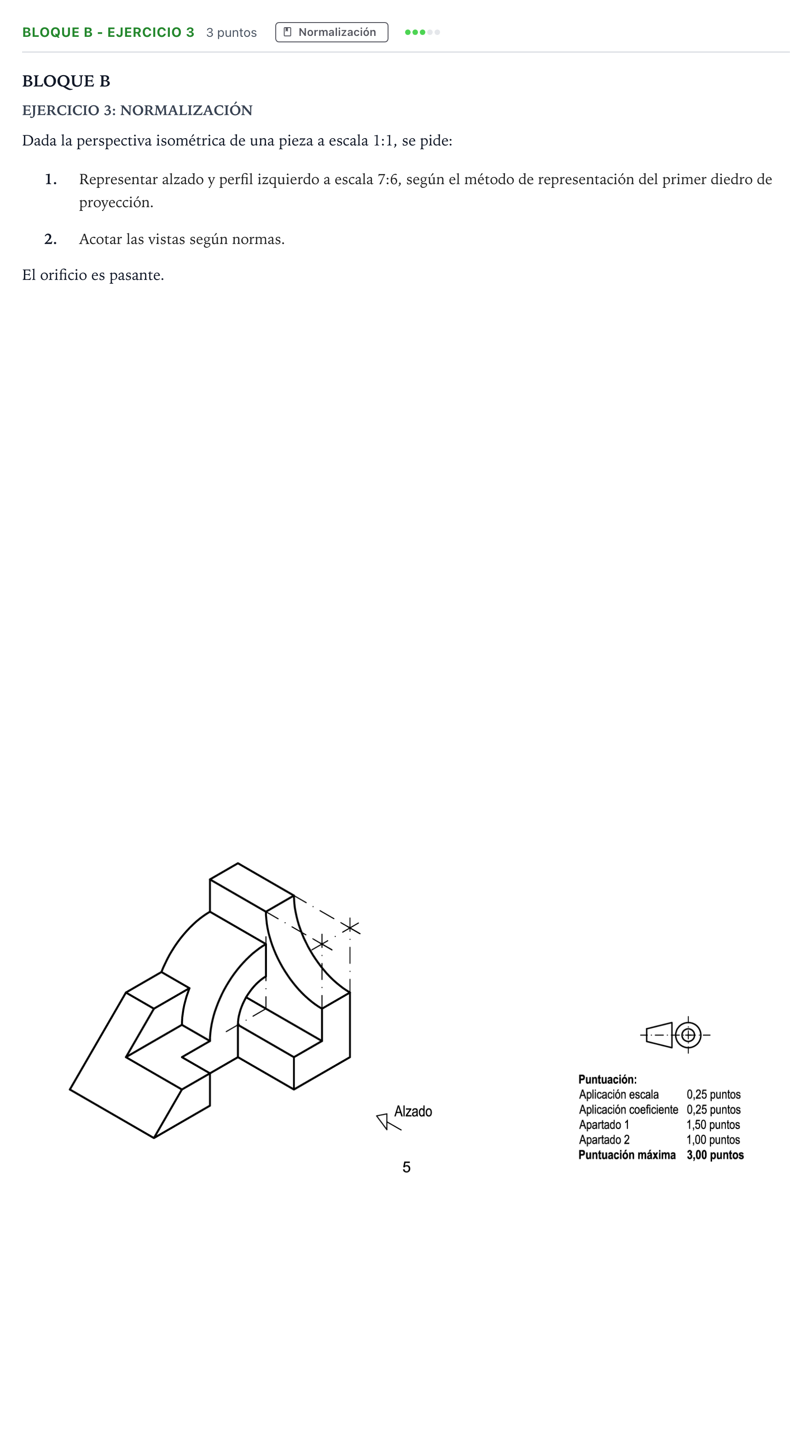

Bloque B - Ejercicio 3 · Dibujo técnico II PAU Andalucía Ordinaria Reserva 2022

1. Representar alzado y perfil izquierdo a escala 7:6, según el método de representación del primer diedro de proyección. 2. Acotar las vistas según normas.

Solución: 1. Disposición de vistas: - Alzado: Se proyecta según la flecha indicada, observando la cara frontal con el rebaje semicilíndrico superior cóncavo y la rampa/chaflán a la izquierda. - Perfil izquierdo: Situado a la derecha del alzado (primer diedro de proyección). 2. Construcción y escala: - Se toma cada magnitud de la perspectiva isométrica, se divide por el coeficiente de reducción isométrico ($c \approx 0{,}816$) para obtener las medidas reales de la pieza, y se multiplica por $7/6$. - Ejes de revolución y simetría dibujados con línea fina de trazo y punto. - El orificio pasante cilíndrico se dibuja con líneas ocultas (trazos) en las vistas donde no es directamente visible su contorno circular. 3. Acotación según normas (UNE / ISO): - Acotar las dimensiones totales (longitud, anchura, altura). - Acotar radios de los arcos y cuadrantes cilíndricos ($R$) precedidos del símbolo correspondiente si no se aprecia el centro claramente. - Acotar el diámetro del orificio pasante cilíndrico ($\varnothing$) y su posición respecto a las superficies de referencia. - Líneas de cota con flechas normalizadas a $90^\circ$ o $15^\circ$ llenas, cifras de cota sin cruzar líneas y respetando cotas de posición y dimensión sin redundancias.
