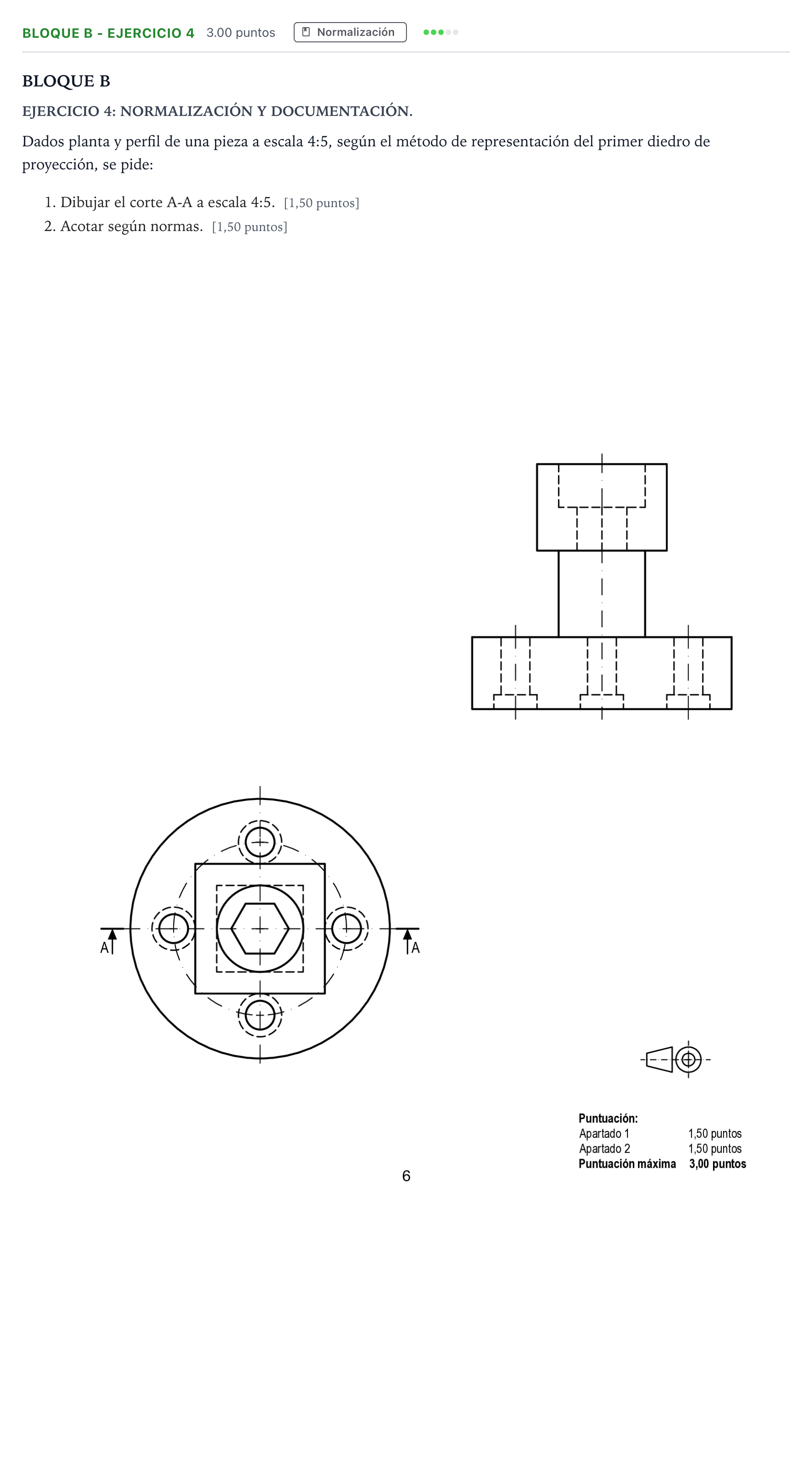

Bloque B - Ejercicio 4 · Dibujo técnico II PAU Andalucía Extraordinaria Suplente 2021

1. Dibujar el corte A-A a escala 4:5. 2. Acotar según normas.

Solución: 1. Corte A-A (alzado en corte total, escala 4:5): - Base cilíndrica. Disco inferior con los dos taladros de fijación situados en el plano de corte, a izquierda y derecha. Cada taladro es pasante de diámetro pequeño y tiene un avellanado/lamado cilíndrico de mayor diámetro abierto por la cara inferior. Los otros dos taladros, delante y detrás, quedan fuera del plano y no se representan. - Cuello. Prisma macizo de sección cuadrada, coaxial, entre base y cabeza. Se raya entero, porque no tiene ningún hueco. - Cabeza superior. Prisma de sección cuadrada, de lado mayor que el cuello. Tiene dos vaciados coaxiales: - un vaciado cilíndrico abierto por la cara superior; - debajo, un alojamiento hexagonal ciego que llega hasta la cara inferior de la cabeza. El plano A-A pasa por dos vértices opuestos del hexágono, así que en el corte se ve su anchura entre vértices. - Rayado. Rayado a 45° en todas las zonas macizas cortadas, con la misma inclinación y separación en toda la pieza. - Aristas vistas. Se dibujan las aristas vistas del fondo del alojamiento hexagonal: las aristas verticales de las caras posteriores del hexágono. Se suprimen las líneas ocultas. - Eje. Eje de simetría vertical y ejes de los taladros. 2. Acotación según normas (UNE-EN ISO 129): - Base: Ø exterior, espesor de la base y Ø de la circunferencia de centros de los taladros. - Taladros: 4× Ø del taladro pasante; Ø y profundidad del lamado. - Cuello: □ lado de su sección y altura. - Cabeza: □ lado de su sección y altura. - Vaciados de la cabeza: Ø y profundidad del vaciado cilíndrico; medida del hexágono (entre caras o entre vértices) y su profundidad. - Altura total de la pieza. - Medidas: las cotas expresan medidas reales; las del dibujo se dividen por 0,8. - Normas de trazado: líneas auxiliares y de cota finas, flechas normalizadas, sin repetir cotas y sin cruces innecesarios.
