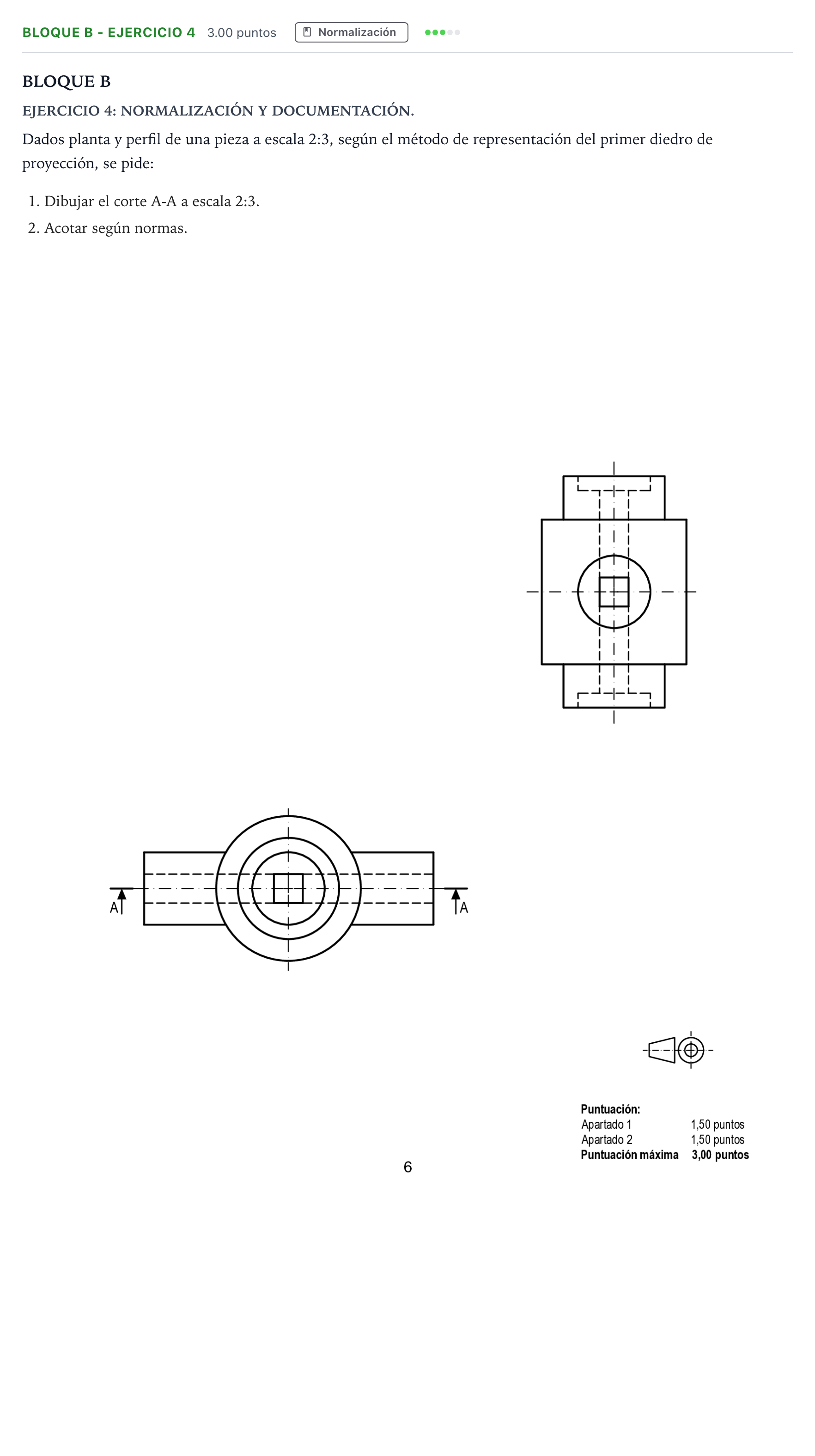

Bloque B - Ejercicio 4 · Dibujo técnico II PAU Andalucía Extraordinaria Titular 2021

1. Dibujar el corte A-A a escala 2:3. 2. Acotar según normas.

Solución: Interpretación de la pieza (planta + perfil): cuerpo central cilíndrico de eje vertical, con un resalte cilíndrico de menor diámetro arriba y otro abajo. Cada resalte tiene un avellanado/rebaje cilíndrico poco profundo. Un agujero pasante vertical de sección cuadrada □s recorre toda la altura. A izquierda y derecha salen dos brazos cilíndricos coaxiales horizontales, de diámetro menor que el del cuerpo. Los atraviesa de extremo a extremo un agujero pasante horizontal también de sección cuadrada □s, que se cruza con el vertical en el centro. 1. Corte A-A (en la posición del alzado, encima de la planta y a la izquierda del perfil): - El plano A-A es vertical y contiene el eje de los brazos y el eje vertical, es decir, es plano de simetría. - Contorno exterior: rectángulo central (anchura = Ø del cuerpo, altura del cuerpo) con los resaltes superior e inferior (anchura = Ø resalte). A ambos lados van los brazos, con altura = Ø brazo y longitud hasta la longitud total de la pieza. - Huecos (en blanco): - Una cruz formada por el agujero cuadrado vertical, de anchura s y de arriba abajo, y el horizontal, de altura s y de extremo a extremo de los brazos. - En los extremos superior e inferior, los rebajes cilíndricos de los resaltes, dibujados como pequeños rectángulos de anchura = Ø rebaje y su profundidad. - Se raya a 45° con línea fina todo el material cortado: las cuatro zonas que deja la cruz. El rayado tiene la misma dirección y separación en todas ellas, porque es una sola pieza. - Detrás del plano no aparecen aristas adicionales. Las paredes de los agujeros cuadrados son planas y paralelas al plano de corte, y la curva de intersección brazo-cuerpo queda oculta tras la superficie cortada. No se dibujan líneas ocultas. - Ejes de simetría en trazo y punto fino: el vertical y el horizontal de los brazos. 2. Acotación (UNE-EN ISO 129-1), con valores reales = medida en el dibujo × 3/2: - Longitud total de brazo a brazo. - Ø de los brazos. - Ø del cuerpo central y su altura. - Altura total con resaltes. - Ø de los resaltes y su altura. - Ø y profundidad de los rebajes. - □s del agujero cuadrado vertical y del horizontal. - Se acota preferentemente sobre el corte, sin cotas duplicadas ni cotas a aristas ocultas. Las líneas de cota van finas, con flechas normalizadas y cifras sobre la línea de cota sin cruzarse con aristas.
